Dimplex Klassik Montage- Und Gebrauchsanweisung Seite 11

Entlüftungsgerät
Inhaltsverzeichnis

Werbung

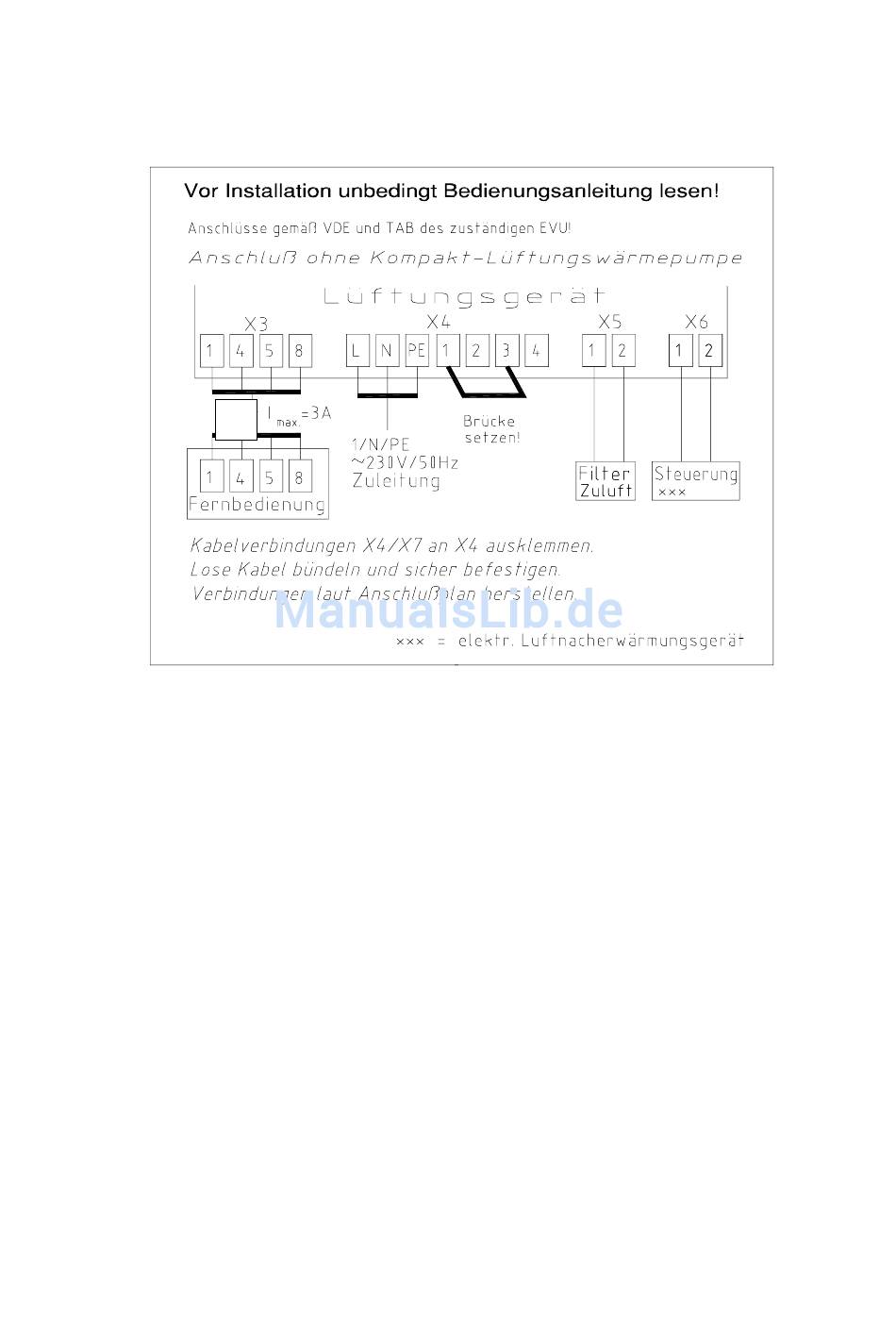

Anschlussplan für ZWT
*
Hinweis:
- Beigelegtes System-Verbindungskabel wird bei gegebener Gerätekombination nicht benö-
tigt.
- X4/X7 sind die Kabelverbindungen von der Klemmleiste X4 zu dem an der Gehäuseseiten-
wand befestigten Systemstecker X7.
-
xxx Klemmen werden bei vorliegender Gerätekombination nicht belegt!
*)
Verbindungsleitung zur Fernbedienung nicht zusammen oder parallel mit netzspannungs-
führenden Leitungen verlegen!
11
