Betriebsanleitung

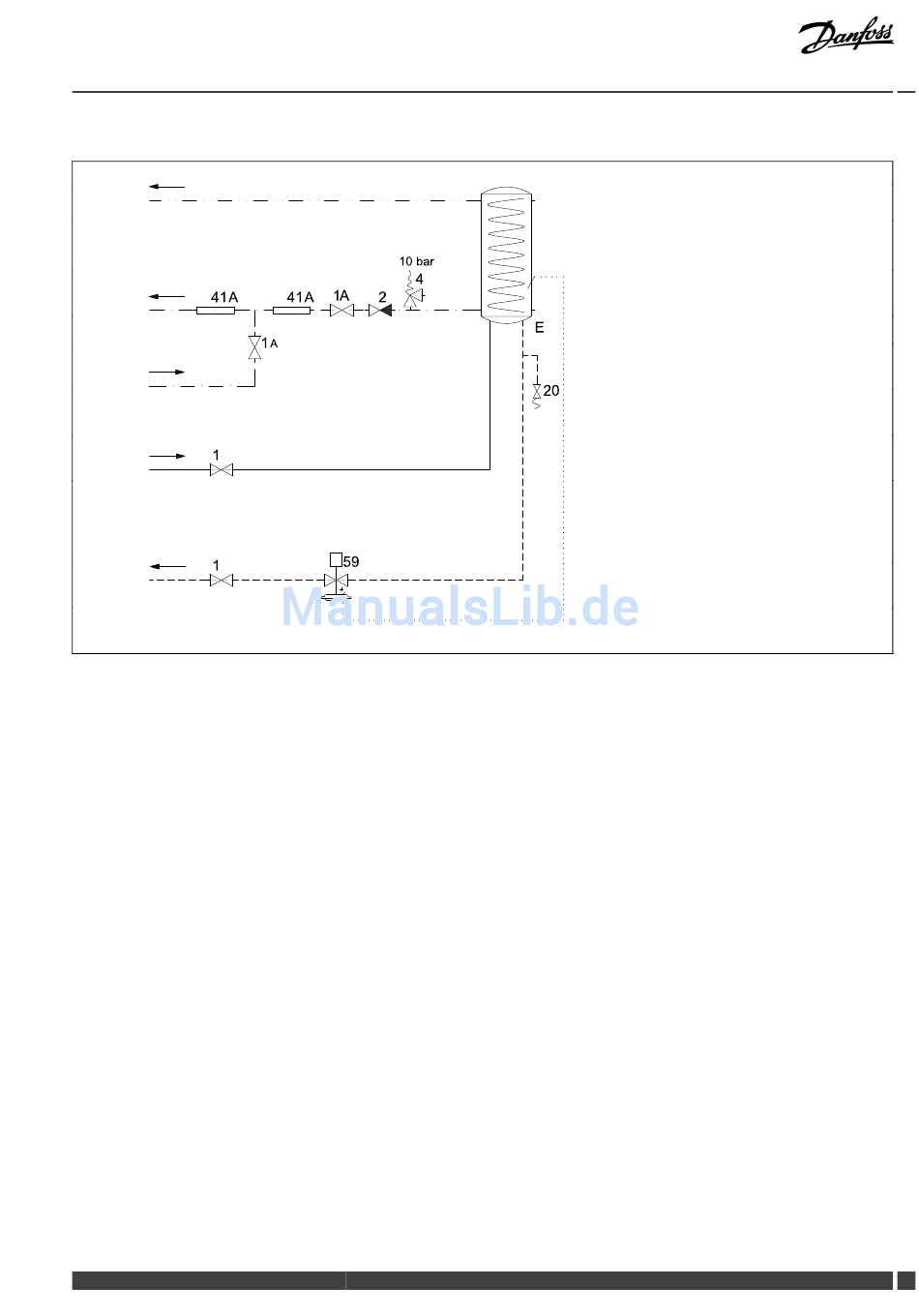

6.2 Schematische Darstellung: Termix AT BTD mit 5 Rohren
TWW
TKW
KWV
FW-
Vorlauf
FW-
Rücklauf
Ihr Warmwasserspeicher kann optisch von der schematischen Darstellung abweichen.
Schematische Darstellung
E Warmwasserspeicher mit Heizregister
1
Kugelhahn
1A Kugelhahn DVGW
2
Rückschlagventil
TWW: Trinkwarmwasser
TKW: Trinkkaltwasser
KWV: Kaltwasserversorgung
FW-Vorlauf: Fernwärmevorlauf
FW-Rücklauf: Fernwärmerücklauf
Danfoss District Energy
Termix AT BTD
4
Sicherheitsventil
20
Füll-/Entleerventil
41A Passstück, Kaltwasserversorgung
59
Temperaturregelventil mit Durchflussbegrenzung
VI.JV.Y3.23 / LAU40692 DEN-GT 9
