4.0 Montage

4.1 Montage
Die Installation muss gemäß den vor Ort geltenden Normen und
Richtlinien erfolgen.
Fernwärme (FW): In den folgenden Abschnitten bezieht
sich die Bezeichnung „FW" auf die Wärmequelle, die den
Warmwasserspeicher versorgt. Eine Vielzahl von Energiequellen
(z. B. Öl, Gas oder Solarenergie) kann als Hauptenergiequelle
für Warmwasserspeicher von Danfoss verwendet werden. Zur
Vereinfachung bezeichnet Fernwärme die Hauptenergiequelle.
Anschlussdimensionen:
G ¾" (Innengewinde)
Alle Anschlüsse:
Abmessungen (mm):
Mit Abdeckung:
100 l: H 1180 x B 540 x T 520
150 l: H 1510 x B 540 x T 520
Gewicht (ca.): 85–100 kg
4 DEN-GT
Termix AT BTD
VI.JV.Y3.23 / LAU40692
Nur autorisierte Fachkräfte
Montage-, Inbetriebnahme- und Wartungsarbeiten dürfen nur von
qualifizierten und autorisierten Fachkräften durchgeführt werden.

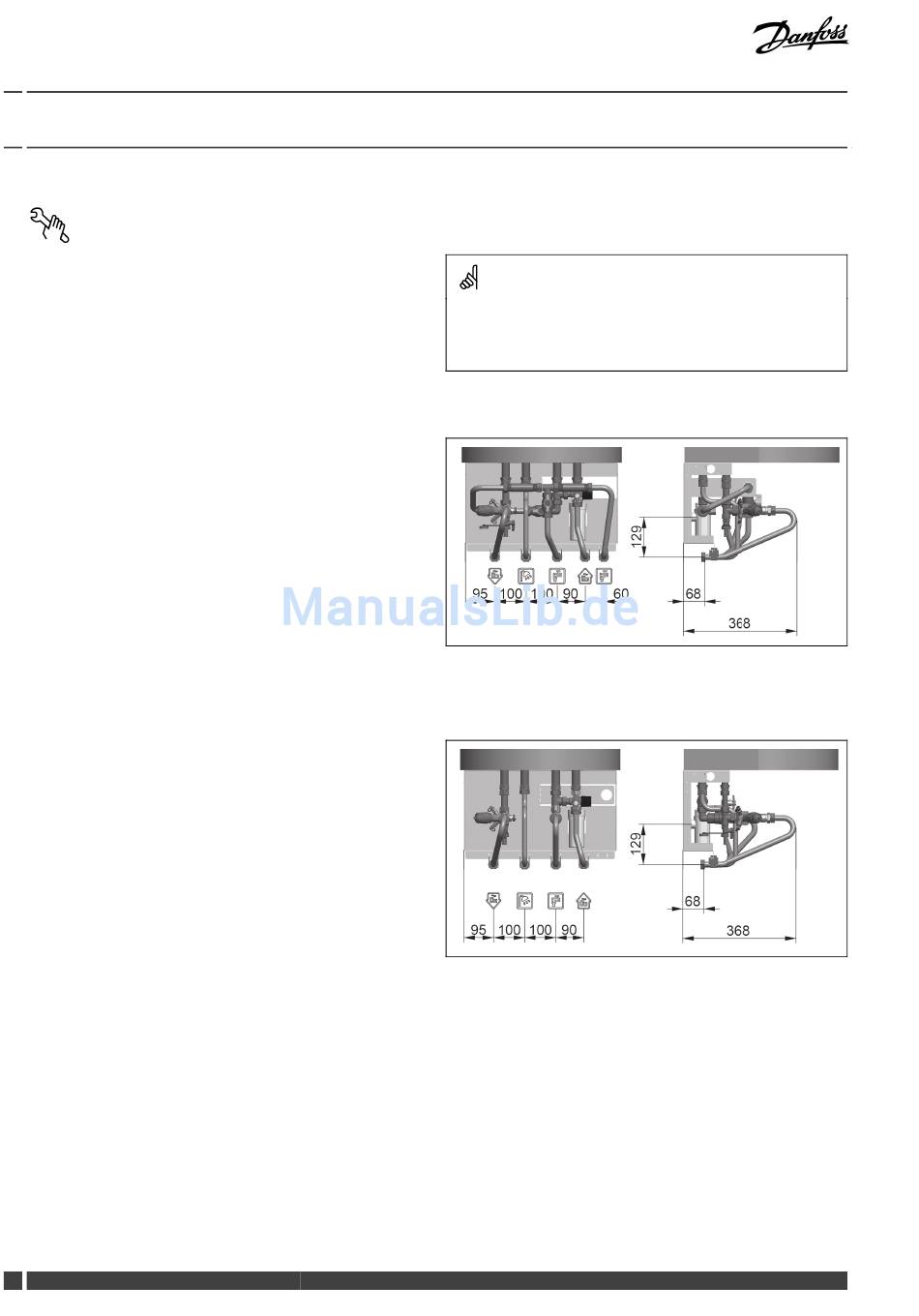

Termix AT BTD mit 5 Rohren
Die Anordnung der Rohre kann von der Darstellung abweichen. Bitte
beachten Sie die Markierungen am Warmwasserspeicher.
Termix AT BTD mit 4 Rohren
Die Anordnung der Rohre kann von der Darstellung abweichen. Bitte
beachten Sie die Markierungen am Warmwasserspeicher.
