1. Was Sie zur Installation benötigen
- SSC-console cat5
- 1:1 belegtes Cat5 Patchkabel (z. B. Rittal Nr. 7320.4xx)
- SSC-converter (bei Anschluss lokaler Rechner)
- Kaltgerätekabel
- Konfigurationspasswort – beim Administrator erfragen
2. Hardware miteinander verbinden

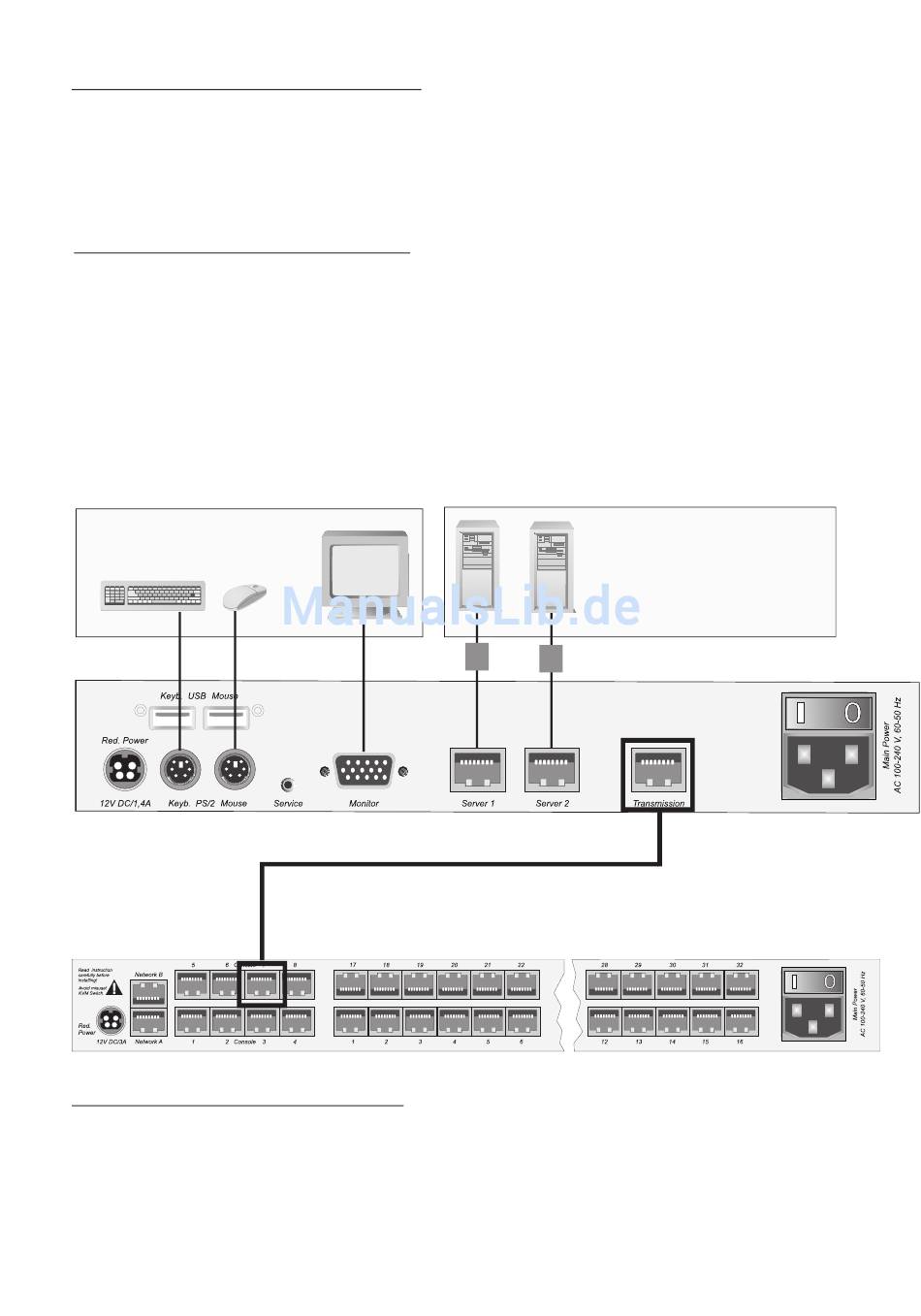

Stellen Sie vor Inbetriebnahme zunächst die Verbindungen gemäß der unten abgebildeten
Zeichnung her.
2.1 Anschluss der lokalen Konsole
2.2 Anschluss der lokalen Rechner
2.3 Verbindung zwischen SSC-console cat5 und SSC-premium herstellen (auch im
laufenden Betrieb des SSC-premium möglich)
2.1
Lokaler Konsolenanschluss über
PS/2-Schnittstellen und VGA
(Keyboard/Mouse-Anschluss
alternativ auch über USB
möglich)
3. Herstellen der Stromversorgung
Schließen Sie ein Kaltgerätekabel an den Kaltgerätebuchsen Main POWER der Geräte
(SSC-premium und SSC-console cat5) an.
Optional kann über die Buchse Red. Power ein redundantes Netzteil angeschlossen werden.
Verwenden Sie dazu das optional erhältliche Tischnetzteil SSC power pack
2.2
Anschluss lokaler Rechner (max. 2)
2.3
1:1-Direktverbindung zwischen SSC-console cat5 (Schnittstelle
Transmission) und SSC-premium (beliebige Konsolenschnittstelle)
über ein Cat5 Patchkabel (z. B. Rittal Nr. 7320.4xx)
mit SSC-converter-PS/2, - SUN
und - SUN-USB sowie über ein
Cat5 Patchkabel
(z. B. Rittal Nr. 7320.4xx)
SSC-converter
SSC-console cat5
SSC-premium
.
(Rittal Nr. 7552.220)
