7. BEISPIEL FÜR DEN TOTMANNBETRIEB
Wird die Motorsteuerung im Totmannbetrieb verwendet, neh-
men Sie die in Abb. 7.1 aufgeführten Anschlüsse sowie folgen-
de Einstellungen vor:
- Einstellung des Öffnungsbefehls mit DIP1=ON;
- Einstellung des Schließbefehls 6→4=OFF.
Unter diesen Bedingungen funktionieren die Befehle Öffnen
(1-5) und Schließen (1-6) nur, wenn sie gedrückt gehalten wer-
den; beim Loslassen bleibt der Antrieb stehen. Die automati-
sche Schließung ist deaktiviert.
Alle Rechte vorbehalten
Die wiedergegebenen Daten wurden mit höchster Sorgfalt zusammengestellt und überprüft. Es kann jedoch keinerlei Verantwor-
tung für eventuelle Fehler, Auslassungen oder Näherungen, die technischen oder graphischen Notwendigkeiten zuzuschreiben
sind, übernommen werden.
DIP1=ON
ON
OFF
1 2 3 4
6►4=OFF
33
R1 < MAX TM < MAX
1513 12 11 0 1 1 5 6 8 9

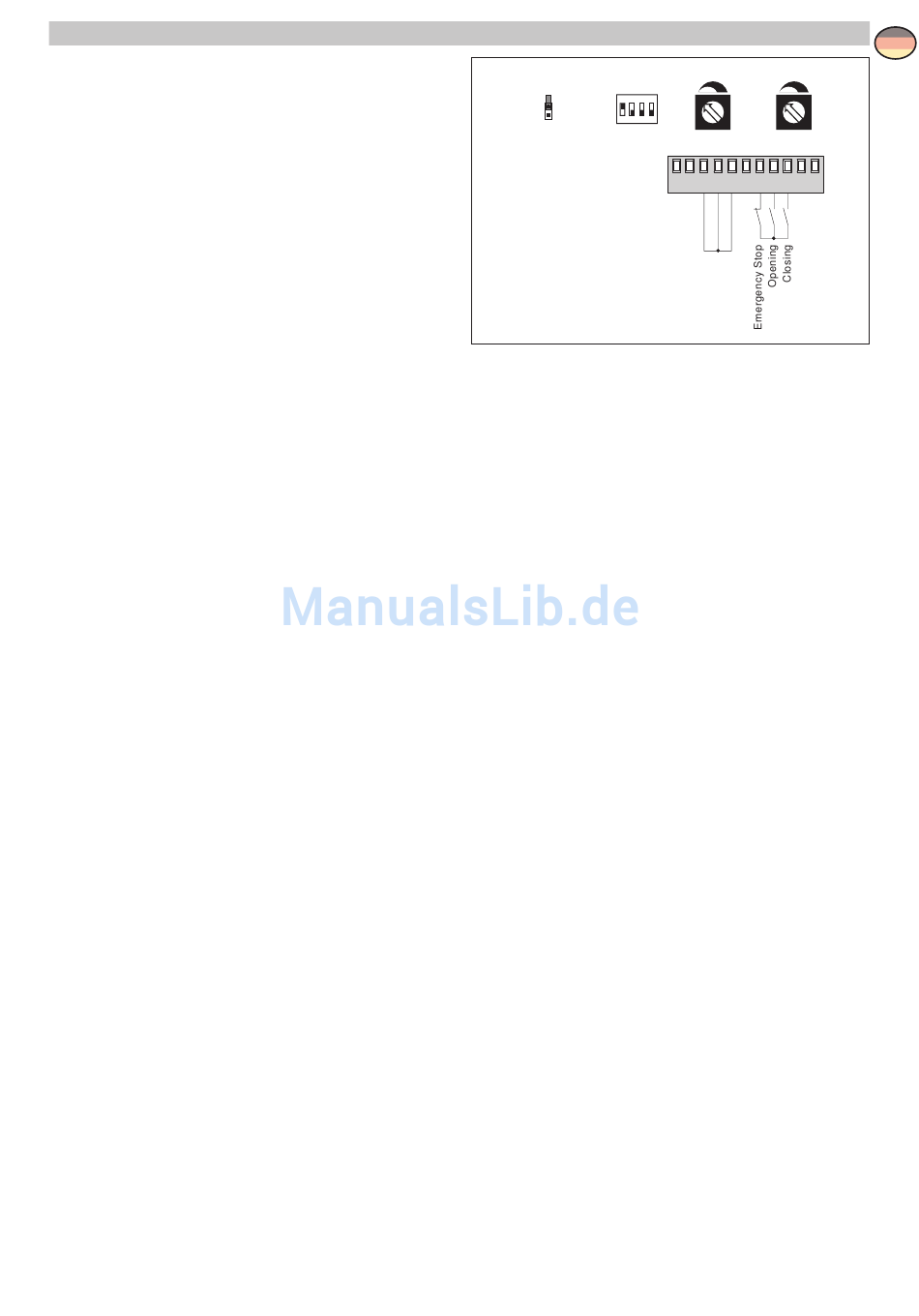

Fig. 7.1
E2 - IP1935
