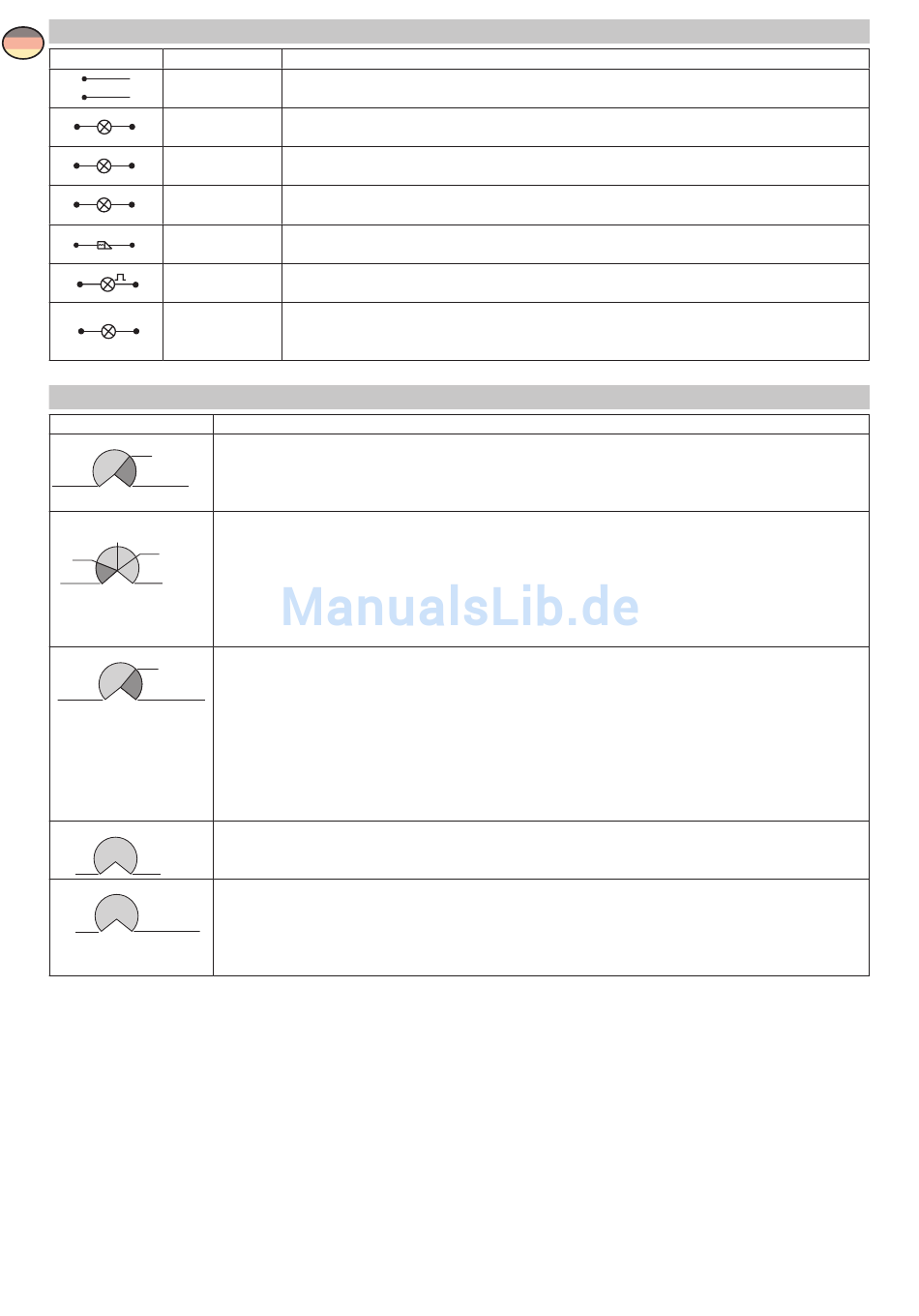

1.2 Ausgänge und Zubehör
D
Ausgang
1 +
24 V= / 0,5 A
0 -
24 V= / 3 W
1 11
24 V= / 3 W
1 12
24 V= / 3 W
1 13
12 V / 15 W
0 15
230 V~ / 100 W
W N
230 V~ / 100 W
X L
1.3 Trimmer
Trimmer
TM
60 s
MIN=10 s MAX=120 s
TR
10 s
20 s
3 s
MIN=0 s
30 s
TC
120 s
MIN=0 s MAX=disabled
RF
MIN MAX
R1
MAX=disabled
MIN
E2 - IP1935
Wert
Stromversorgung des Zubehörs. Ausgang für Stromversorgung der externen Zubehör-
geräte einschließlich Zustandslampen.
Lampe Antrieb geöffnet. Nur bei angeschlossenem Endschalter 0-11 (Öffner) und OM=OFF
(0,125 A) verlischt die Lampe, wenn der Antrieb geschlossen ist.
Lampe Antrieb geschlossen. Nur bei angeschlossenem Endschalter 0-12 (Öffner) und
(0,125 A) OM=OFF verlischt die Lampe, wenn der Antrieb geöffnet ist.
Lampe Antrieb geöffnet. Schaltet eine Lampe ein, die sich nur bei geschlossenem Antrieb
(0,125 A) ausschaltet.
Elektroschloss. Schaltet sich bei jedem Öffnungsbefehl ein.
(1,25 A)
Blinkleuchte (LAMP). Schaltet sich während der Öffnungs- und Schließbewegung ein.
(0,4 A)
Kurzbeleuchtung. Nur in der Betriebsart 1 Motor (OM=OFF) und ohne Abschluß an den
Klemmen X-Y-Z ist es möglich eine Kurzzeitbeleuchtung anzuschließen. Die sich nach jedem
(0,4 A)
Befehl für 180s einschaltet.
Einstellung der Motorlaufzeit. Zwischen 10 und 120 sec.
Anm.: Bei Verwendung von Endschaltern N.C. muss an TM der Höchstwert eingestellt werden. Wenn
die Klemme 0-11-12 nicht verwendet werden (überbrückt), darf TM nicht auf das Maximum eingestellt
werden.
Einstellung der Verzögerungszeit bei Schließung des Motors 1 (M1).
Bei Zulauf startet der Motor 1 (M1) gegenüber M2 mit einer regulierbaren Verzögerung mit TR von 0
bis 30 s.
Bei der Öffnung startet der Motor 2 (M2) gegenüber M1 mit 3 s Verzögerung.
Wenn TR=MIN, starten die Flügel gleichzeitig.
Anm.: es wird empfohlen, TR=MIN mit Flügeln ohne Überlappung einzustellen oder TR>3 s mit Flügeln,
die sich überlappen.
Zeiteinstellung der automatischen Schließung. Von 0 bis 120 s.
Bei TC=MAX ist die automatische Schließung deaktiviert.
Ablauf der an TC eingestellten Zeit, beginnt bei stillstand des Antriebes.
Mit DIP2=ON Reduzierung der Zeit der automatischen Schließung um 50%, nach Freigabe der Sicher-
heitseinrichtungen (z.B. passieren der Lichtschranke).
Mit DIP2=OFF beginnt der Ablauf der eingestellten Zeit, bei Stillstand des Antriebes.
Anm.: Nach der Aktivierung des Stoppbefehls und nach dem erneuten Schließen des Kontaktes 1-9
schaltet sich die automatische Schließung erst nach einem Befehl für die totale Öffnung, die teilweise
Öffnung oder die Öffnung im Schrittbetrieb ein.
Kraftregelung. Hiermit wird der Spannungswert für den Motor während des Laufes eingestellt. Der Start
erfolgt für 1sec mit Maximaler Spannung.
Hinderniserkennung. Die Steuerung ist mit einer Sicherheitseinrichtung ausgestattet, die bei
Hindernissen wie folgt reagiert: Beim Öffnen stoppt sie die Bewegung. Bei der Schließung wird die
Bewegung gestopt und es erfolgt eine Freifahrbewegung.
Bei R1=MIN ist der Druck auf das Hinderniss minimal.
Bei R1=MAX ist die Hindernisserkennung deaktiviert.
