ANSCHLIEßEN DES SUBWOOFERS
5.1
Netzanschluss
Überprüfen sie die auf der Geräterückseite angegebene Spannung (14). Wenn ihr Stromnetz nicht
mit der Angabe am Lautsprecher übereinstimmt, wenden Sie sich an ihren Händler oder Direkt-
vertrieb. Bei Über ein stimmung verbinden Sie den Netzanschluss
Steckdose mit dem im Lieferumfang enthaltenen Netzkabel.
5.2
Kabelbeschaltung
Die Ein- und Ausgänge der Subwoofer sind elektronisch symmetrisch ausgeführt. Wenn ihre Sig-
nalquelle ebenfalls über symmetrische Anschlüsse verfügt, verwenden sie bitte entsprechend der
Tabelle verdrahtete Kabel:
Erde
Signal +
Signal -
Wenn sie eine Signalquelle mit unsymmetrischen Ausgängen (Cinch) nutzen, müssen sie eine
Zwangssymmetrierung der Verbindungskabel vornehmen. Dadurch werden Brumm- und andere
Störgeräusche aus dem Subwoofer vermieden. Die Tabelle und die nachstehende Abbildung zeigen
die Verdrahtung.
5.3
LFE-Anschluss
Über den LFE-Anschluss können sie den BASIS 11K, BASIS 13K oder BASIS 14K zur Wiedergabe des
LFE-Signals nutzen bzw. als Subwoofer verwenden. Verbinden Sie hierfür den LFE-Ausgang ihrer
Signalquelle mit dem LFE-Eingang am Basssystem (7).
musikelectronic geithain GmbH
Symmetrischer Anschluss
(Verstärker)
XLR
Pin 1
Pin 2
Pin 3

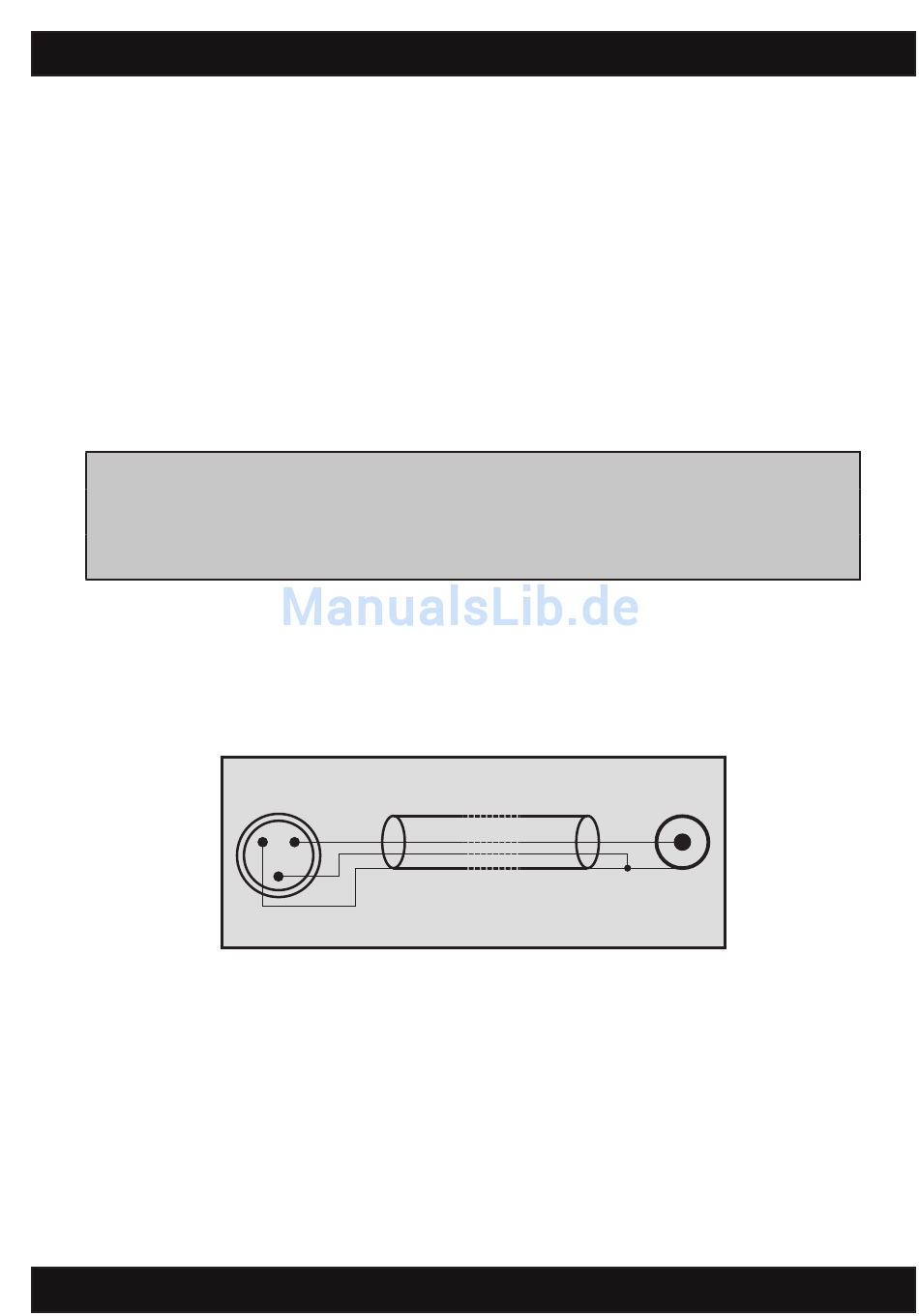

Unbalanced RCA to balanced XLR Connections
1
2
3
Loudspeaker (XLR-3M)
(13)
des Laut sprechers und eine
Symmetrischer Anschluss
(Signalquelle)
XLR
Pin 1
Pin 2
Pin 3
Cable
Source (RCA)
BASIS 11K
Unsymmetrischer Anschluss
(Signalquelle)
Cinch
Gehäuse
Spitze
Gehäuse
BASIS 13K
BASIS 14K
10
