ANSCHLIEßEN DER LAUTSPRECHER
5 Anschließen der Lautsprecher
In diesem Kapitel erfahren Sie, wie Sie Ihre Lautsprecher an das Stromnetz und an Ihre Signalquelle
anschließen. Vergewissern Sie sich, dass der Netzschalter auf der Geräterückseite zunächst auf der
Position „OFF" steht. Erst wenn Sie den Lautsprecher vollständig angeschlossen haben (Siehe Kapitel
5.1 und 5.2), sollten Sie das Gerät über den Netzschalter in Betrieb nehmen.
5.1

Netzanschluss

Überprüfen Sie die auf der Geräterückseite angegebene Spannung. Wenn Ihr Stromnetz nicht mit der
Angabe am Lautsprecher übereinstimmt, wenden Sie sich an Ihren Händler oder Direktvertrieb. Bei
Übereinstimmung verbinden Sie den Netzanschluss des Lautsprechers und eine Steckdose mit dem
im Lieferumfang enthaltenen Netzkabel.
5.2

Kabelbeschaltung

Unser Eingangsmodul des integrierten Verstärkers ist elektronisch symmetrisch ausgeführt. Wenn
Ihre Signalquelle ebenfalls über symmetrische Anschlüsse verfügt, verwenden Sie bitte ein entspre-
chend der Tabelle verdrahtetes Kabel:
Erde
Signal +
Signal -

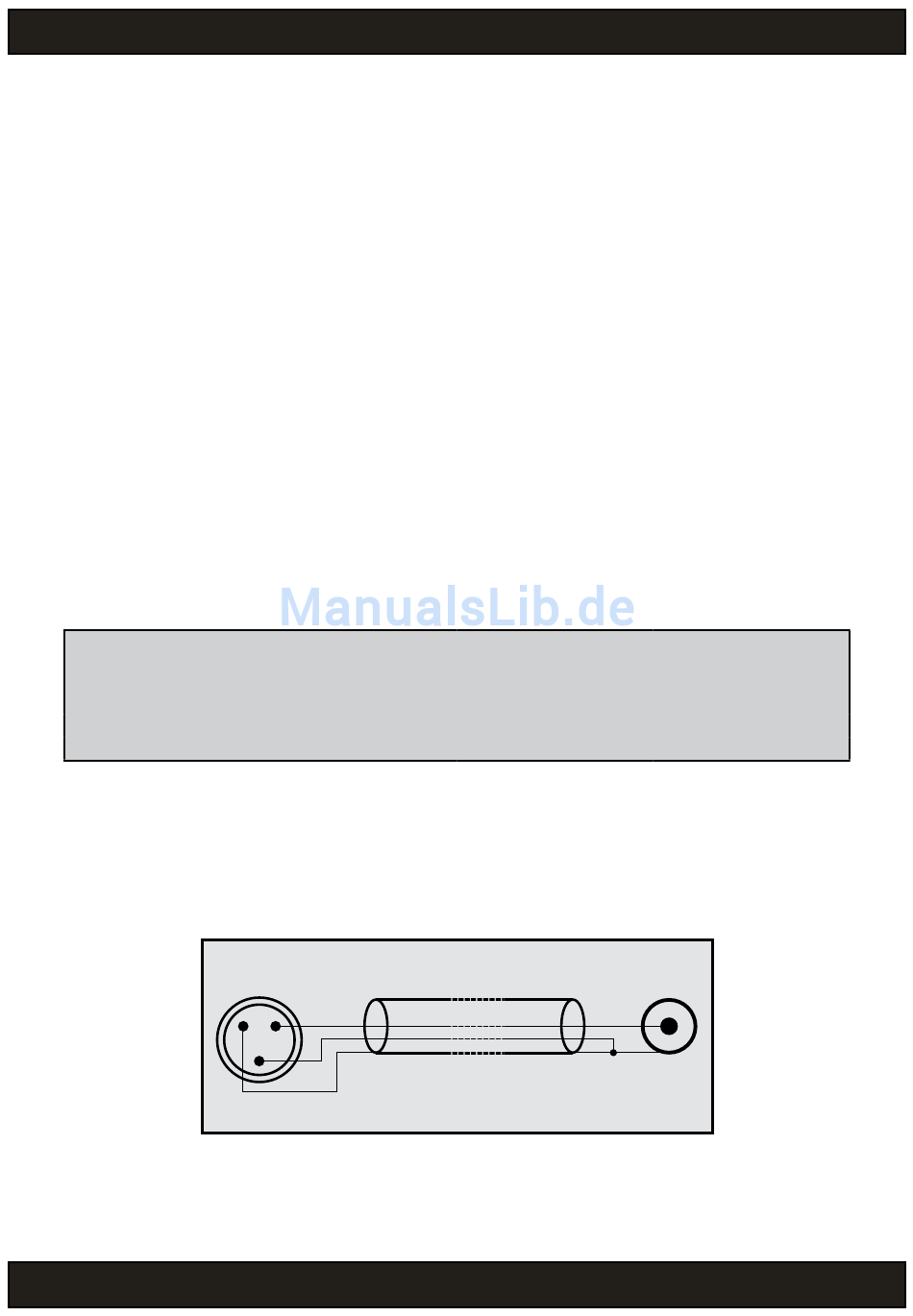

Wenn Sie eine Signalquelle mit unsymmetrischen Ausgängen (Cinch) nutzen, müssen Sie eine
Zwangssymmetrierung der Verbindungskabel vornehmen. Dadurch werden Brumm- und andere
Störgeräusche aus dem Lautsprecher vermieden. Die Tabelle und die nachstehende Abbildung zei-
gen Ihnen die Verdrahtung.
musikelectronic geithain GmbH
Symmetrischer Anschluss
(Verstärker)
XLR
Pin 1
Pin 2
Pin 3
Unbalanced RCA to balanced XLR Connections
1 2
3
Loudspeaker (XLR-3M)
Symmetrischer Anschluss
(Signalquelle)
XLR
Pin 1
Pin 2
Pin 3
Cable Source (RCA)
Unsymmetrischer Anschluss
(Signalquelle)
Cinch
Gehäuse
Spitze
Gehäuse
RL 930K
