Anschließen der Lautsprecher
5
Anschließen der Lautsprecher
In diesem Kapitel erfahren Sie, wie Sie Ihre Lautsprecher an das Stromnetz und an Ihre Signalquelle anschließen.
Vergewissern Sie sich, dass der Netzschalter auf der Geräterückseite zunächst auf der Position „OFF" steht.
Erst wenn Sie den Lautsprecher vollständig angeschlossen haben (Siehe Kapitel 5.1 und 5.2), nehmen Sie das
Gerät über den Netzschalter in Betrieb.
Der Lautsprecher kann an jeden Vorverstärker (U
5.1
Netzanschluss
Überprüfen Sie die auf der Geräterückseite angegebene Spannung. Wenn Ihr Stromnetz nicht mit der Angabe
am Lautsprecher übereinstimmt, wenden Sie sich an Ihren Händler oder Direktvertrieb. Bei Übereinstimmung
verbinden Sie den Netzanschluss des Lautsprechers und eine Steckdose mit dem im Lieferumfang enthaltenen
Netzkabel.
5.2
Signalquelle
Zum Anschluss der Signalquelle verwenden Sie die Eingangsbuchse (INPUT) auf der Rückseite des
Lautsprechers. Das Eingangsmodul des integrierten Verstärkers ist elektronisch symmetrisch ausgeführt. Wenn
Ihre Signalquelle ebenfalls über symmetrische Anschlüsse verfügt, verwenden Sie bitte ein entsprechend der
Tabelle verdrahtetes Kabel.
Erde
Signal +
Signal -
Wenn Sie eine Signalquelle mit unsymmetrischen Ausgängen (Cinch) nutzen, müssen Sie eine Zwangs-
symmetrierung der Verbindungskabel vornehmen. Dadurch werden Brumm- und andere Störgeräusche aus
dem Lautsprecher vermieden. Die Tabelle und die nachstehende Abbildung zeigen Ihnen die Verdrahtung.
Quelle (Cinch)
Zur Übertragung des Programmmaterials schließen Sie den Lautsprecher über die XLR Eingangsbuchse am
Verstärker an Ihre Signalquelle an.
musikelectronic geithain gmbh
Symmetrischer Anschluss
(Lautsprecher)
XLR
Pin 1
Pin 2
Pin 3

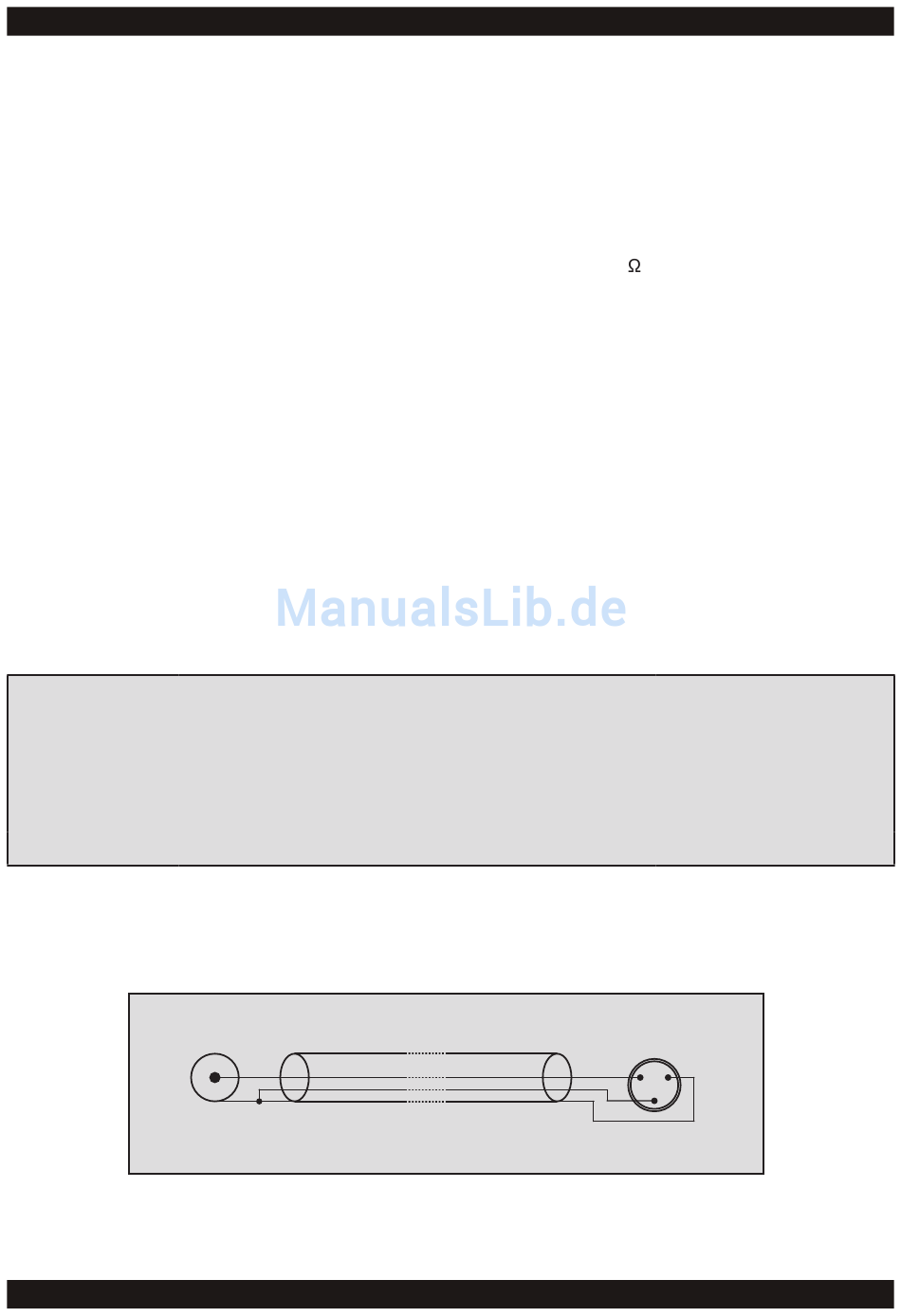

Kabelverdrahtung - unsymmetrischer (Cinch) zu symmetrischen (XLR) Anschluss
= 1 Volt ... 5 V; R
< 600 ) angeschlossen werden.
a
i
Symmetrischer Anschluss
(Signalquelle)
XLR
Pin 1
Pin 2
Pin 3
Kabel
Unsymmetrischer Anschluss
(Signalquelle)
Cinch
Gehäuse
Spitze
Gehäuse
2
1
3
Lautsprecher (XLR-M)
9
ME 806
