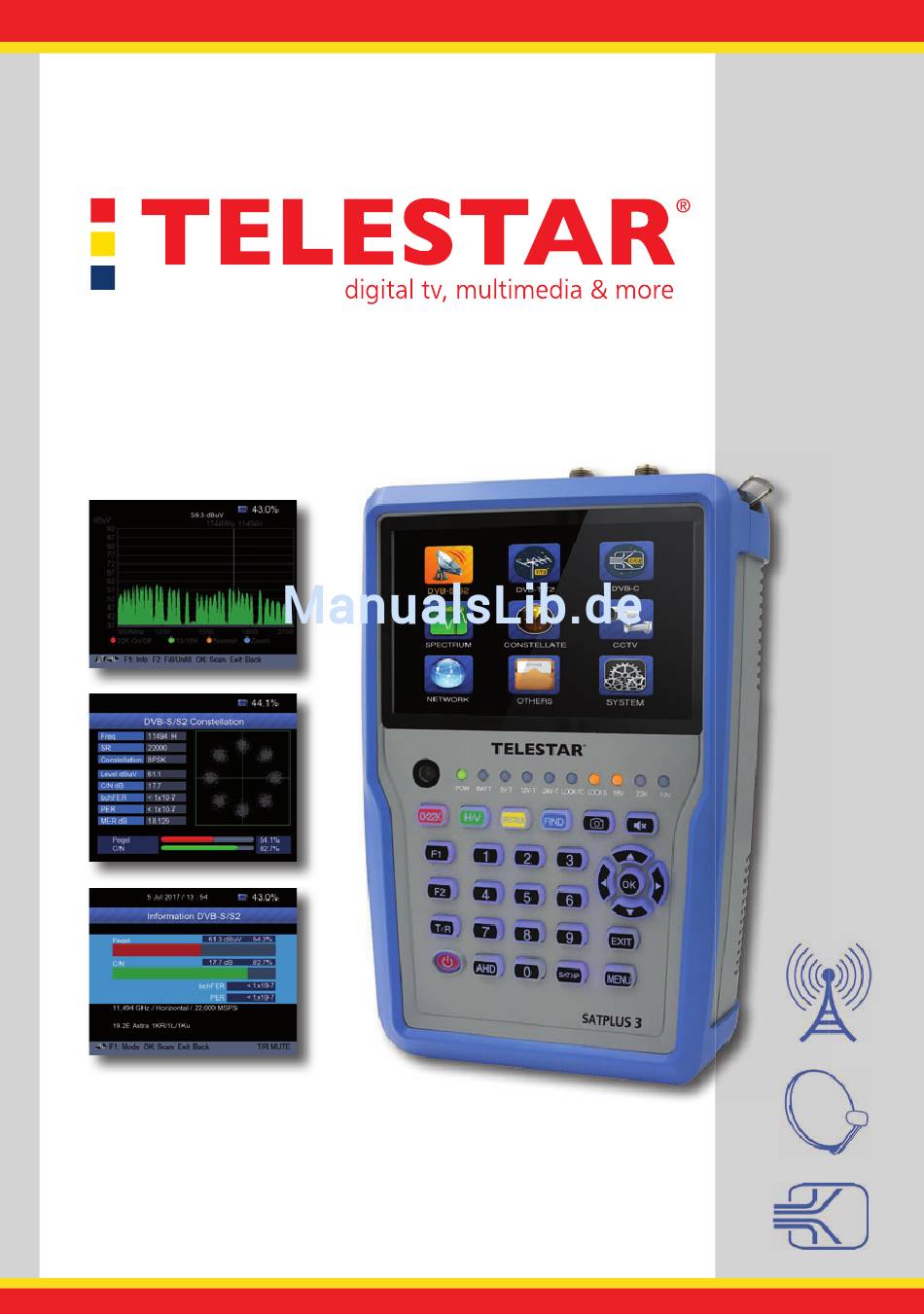

- Seite 1 Bedienungsanleitung SATPLUS 3 Digitaler DVB-S/S2/T/T2/C Messempfänger www.telestar.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Vorwort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Lieferumfang . -
Seite 3: Vorwort
Technische .Hotline für Deutschland: 02676 / 9520101 Gerne können Sie auch eine E-mail an service@telestar.de oder ein Fax an 02676 / 9520159 senden. Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte an unser Servicecenter unter folgender Adresse ein: Für Deutschland:... -
Seite 4: Lieferumfang
Lieferumfang Bitte prüfen Sie das Gerät vor der ersten Inbetriebnahme auf Vollständigkeit: 1 x Messempfänger 1 x Tasche 1 x KFZ Ladekabel 1 x Netzteil 1 x Bedienunsanleitung 1 x Fernbedienung Achtung! .Wichtige .Sicherheitshinweise VORSICHT: UM DIE GEFAHR EINES ELEKTROSCHOCKS ZU VERMEIDEN, SOLLTEN SIE NIEMALS DAS GEHÄUSE ÖFFNEN. -
Seite 5: Entsorgungshinweis
.an .der .Verkaufsstelle .ab . Weitere .Informationen .über .Rücknahme .und .Recycling .dieses .Produkts .oder .der .Batterien/ Akkus .erhalten .Sie .von .Ihrer .Gemeinde, .den .kommunalen .Entsorgungsbetrieben .oder .dem . Geschäft, .in .dem .Sie .das .Produkt .gekauft .haben . SATPLUS 3... -
Seite 6: Abbildungen
Abbildungen Bedienungsanleitung... -
Seite 7: Bedienelemente
Direktanwahl der Funktion Signalsuche Mute Schaltet den TV- / oder Signalton aus Speichert das aktuelle Bild auf einen Screenshot USB Datenträger (sofern angeschlossen) F1: Ändert die Signal Anzeige, F2: Aktiviert DiSEqC 1.2 Funktion in der Funktions Tasten Signalsuche SATPLUS 3... - Seite 8 Bedienelemente Nr . Bezeichnung Erklärung TV /Radio Umschaltung Zur Navigation im Menü. Bestätigung Navigationskreuz mit OK. EXIT Menüpunkt verlassen MENU Zum Aufrufen und Verlassen des Menüs Zum Ein- oder Ausschalten Power Taste 3 Sekunden gedrückt halten Änderung der Ausgangsauflösung Zahlentastatur Zur Direkteingabe Empfängt das Signal über Sat>IP SAT>IP...
- Seite 9 Bedienelemente Nr . Bezeichnung Erklärung USB Anschluss zum Updaten des Gerätes mit einer neuen Firmware und zum Speichern einer Senderliste oder zum Aufzeichnen USB Anschluss eines Transportstreams Netzwerkanschluss Batterie Deckel Zum Wechsel der Batterie SATPLUS 3...
-
Seite 10: Erste .Inbetriebnahme
1 . .Erste .Inbetriebnahme Mit dem TELESTAR SATPLUS 3 sind Sie in der Lage, eine Sat-Anlage optimal und einfach einzustellen und auszurichten. Darüber hinaus können Sie mit dem Gerät Signale von DVB-C und DVB-T/ DVB-T2 messen. Bitte lesen Sie hierzu auch Kapitel 3. -
Seite 11: Systemeinstellungen
HDMI .Video .Format > Sollten Sie über den HDMI Ausgang des Gerätes einen Fernseher oder Monitor angeschlossen haben, so können Sie hier die übertragene Auflösung über HDMI einstellen. Wählen Sie zwischen den Standard Auflösungen 576i, 720p oder 1080i. SATPLUS 3... -
Seite 12: Dvb-S/S2 .Voreinstellung .Und .Suchlauf
Werkseinstellung .aufrufen > Wählen Sie die Werkseinstellung, um das Gerät in den Auslieferungszustand zu setzen. Bestätigen Sie mit OK. Es erscheint eine Pinabfrage. > Geben Sie den 4 stelligen Pin über die Tastatur ein. Der werksseitige Pin ist 0000. > Bestätigen Sie mit OK oder verlassen Sie mit EXIT . -
Seite 13: Satellit
In der Zeile LNB können Sie mit den Pfeiltasten .links/rechts den LNB auswählen, mit dem die Satellitenposition zu empfangen ist. Wählen Sie die Zeile LNB an und bestätigen Sie mit OK um in die LNB Einstellungen zu gelangen. SATPLUS 3... -
Seite 14: Antennenposition
LNB: . Stellen Sie hier den LNB Typ entsprechend der DiSEqC Steuerung der LOF Frequenzen ein. LOF .low ./ .high: LNB ZF- Frequenz für das Lowband LNB ZF- Frequenz für das Highband LNB .Spannung: Einstellung der LNB Speisespannung LNB .Typ: LNB Typ der vorher eingestellten Satellitenposition Sie können zwischen Universal LNB, Drehanlage (Motorsteuerung) und Unicable wählen. - Seite 15 Dies vereinfacht die Suche nach Satelliten vor allem dann, wenn die Satellitenanlage mit Motor nicht exakt ausgerichtet wurde. Mit USALS werden Probleme bei der exakten Ausrichtung minimiert, da das System die Position aller sichtbaren Satelliten auf der Grundlage der Breiten- und Längengrade des Aufstellungsortes berechnet. SATPLUS 3...
-
Seite 16: Transponder
Bei .Verwendung .von .USALS: Damit das USALS fehlerfrei arbeitet, müssen Sie die Koordinaten (Längen- und Breitengrad) Ihres Standortes eingeben, damit das System alle Motorpositionen für die empfangbaren Satelliten kalkulieren kann (nähere Informationen hierzu entnehmen Sie bitte der Bedienungsanleitung Ihrer Außenanlage). >... -
Seite 17: Transponder Bearbeiten Oder Hinzufügen
Türksat 2A3A 42,0 DiSEqC LNB 4 Bei einer Sendersuche, können Programme in die Programmliste aufgenommen werden, die im Gerät noch nicht abgespeichert sind. Nach .dem .Suchlauf .werden .gefundene .Programme .am .Ende .der .bereits .bestehen- den .Programmliste .abgespeichert . SATPLUS 3... - Seite 18 > Schalten Sie in der Zeile Netzwerksuche die NIT Suche mit Hilfe der Pfeiltasten .rechts/links ein oder aus. Bei eingeschalteter Netzwerksuche, kann das Gerät eine vom Satellitenbtreiber gesendete Transponder und Frequenzliste automatisch erkennen und dadurch alle ver- fügbaren Programme erkennen. (Diese Funktion setzt eine senderseitige Programmliste voraus) >...
-
Seite 19: Dvb-S .Messung
Wählen Sie ein Programm aus, das auf dem Sie eine Messung durchführen möchten und drücken Sie OK. > Drücken Sie die Taste .F1 . Es werden folgende Werte eingeblendet: Pegel in dbuV Träger- Rauschverhältnis C/N in dB Bit Error Rate (Bitfehlerrate) Bitte .beachten: . SATPLUS 3... -
Seite 20: Spektrum
Bitfehlerratenmessung .über .1x10 .möglich > Um diese Werte auch über eine größere Distanz abzulesen, drücken Sie die Taste .F1 erneut. Die Darstellung der Messwerte ändert sich. Sie sehen nun die prozentualen Angaben der Messwerte für Pegel und Träger- Rauschverhältnis. > Drücken Sie die Taste .F1 erneut, um die Einblendung zu schließen. -
Seite 21: Konstellationsanzeige
Streuung der Punkte im Konstellationsdiagramm sichtbar. Die Anzeige auf dem Bildschirm wird für jede Modulationsart angepasst. Ein DVB-C 16QAM Signal wird beispielsweise auf dem Bildschirm mit insgesamt 16 Quadranten dar- gestellt, ein DVB-C 64 QAM Signal mit insgesamt 64 Quadranten. SATPLUS 3... - Seite 22 Beispiel Annährend fehlerfreies Signal Signal mit hohem Fehleranteil Um die Kostellationsanzeige aufzurufen, gehen Sie bitte wie folgt vor: > Wählen Sie über die Programmliste ein Programm aus, auf dem Sie eine Messung durchführen möchten. > Drücken Sie dazu im Betrieb die Taste OK. Die Programmliste wird angezeigt.
-
Seite 23: Automatische Satellitenerkennung
Diese Funktion ist dann nützlich, wenn Sie beim Ausrichten der Satellitenantenne zwar ein Signal empfangen, Sie aber nicht wissen, von welchem Satelliten das Signal empfan- gen wird. > Wählen Sie den Menüpunkt DVB-S/S2 an und bestätigen Sie mit OK. Drücken Sie die Taste F1 . SATPLUS 3... -
Seite 24: Multi-Transponderscan
Das Gerät erkennt automatisch die Satellitenposition des aktuell empfangbaren Signals. Die Anzeige erscheint ca 10 Sekunden nachdem Sie die F1 Taste gedrückt haben. 3 .5 . . .Multi-Transponderscan Das Gerät kann eine Auswertung aller Transponder einer Satellitenposition durchführen. So erhalten Sie eine Übersicht und eine Kontrolle aller zur Verfügung stehender Transponder einer Satellitenposition. -
Seite 25: Dvb-T/T2 ./ .Dvb-C .Voreinstellung .Und .Suchlauf
Empfangsarten. Sobald ein Signal des ausgewählten Kanals empfangbar ist, ist ein Ton zu hören, der sich entsprechend des Signalpegels ändert. Sie können den Ton innerhalb des Menüs Signalsuche ausschalten indem Sie die Taste .T/R .drücken. Bei erneutem Drücken dieser Taste wird der Ton wieder eingeschaltet. SATPLUS 3... - Seite 26 Sie können auch eine neue Frequenz hinzufügen, auf dem Sie eine Messung durchfüh- ren möchten. > Drücken Sie dazu in der Zeile Transponder die Taste OK. Sie erhalten nun die Liste aller verfügbarer Frequenzen > Drücken Sie die grüne Taste, um einen Transponder hinzuzufügen. >...
- Seite 27 Suchlauf erfassen soll, oder ob nur unverschlüsselte Sender abgespeichert werden sollen. Drücken Sie OK um einen Suchlauf zu starten, oder drücken Sie EXIT um die Suche abzubrechen Nach .dem .Suchlauf .werden .gefundene .Programme .am .Ende .der .bereits . . bestehenden .Programmliste .abgespeichert . SATPLUS 3...
-
Seite 28: Dvb-T/T2/C .Messung
5 . .DVB-T/T2/C .Messung 5 .1 . .Pegel .und .CN > Drücken Sie im Betrieb die Taste OK. Die Programmliste wird angezeigt. > Wählen Sie ein Programm aus, das auf dem Sie eine Messung durchführen möchten und drücken Sie .OK . Beispiel Bild DVB-T >... - Seite 29 Sie im DVB-T/T2 oder DVB-C Menü eine Frequenz aus, auf der Sie eine Messung durchführen möchten. Beispiel Bild DVB-T > Drücken Sie die Taste .F1 . Beispiel Bild DVB-T Hinweis: Die .Bitfehlerratenmessung .ist .nur .oberhalb .1x10 .möglich . SATPLUS 3...
-
Seite 30: Spektrum
5 .2 . .Spektrum Neben den Messwerten können Sie auch das Spektrum des Frequenzbereichs aufrufen. > Drücken Sie dazu im laufenden Programm auf die Taste .SPECTRUM . Sollte noch kein DVB-T/T2 oder DVB-C Programm in der Programmliste abgelegt sein, wählen Sie das DVB-T/T2 oder DVB-C Menü an und drücken Sie fir Taste F2 um das Spektrum anzuzeigen. -
Seite 31: Konstellationsanzeige
Drücken Sie dazu im Betrieb die Taste OK . . Die Programmliste wird angezeigt. > Wählen Sie ein Programm aus, das auf dem Sie eine Messung durchführen möchten und drücken Sie OK. > Drücken Sie die .blaue .Taste .(FIND) SATPLUS 3... - Seite 32 > Drücken Sie die gelbe Taste. > Verlassen Sie die Anzeige durch Drücken der Taste .EXIT . Sollte noch kein DVB-T/T2 oder DVB-C Programm in der Programmliste abge- legt sein, wählen Sie im DVB-T/T2 oder DVB-C Menü eine Frequenz aus, auf der Sie eine Messung durchführen möchten und drücken Sie die gelbe .Taste um das Konstellationsdiagramm aufzurufen.
-
Seite 33: Programme .Bearbeiten
Wählen Sie den Menüpunkt KANAL aus und bestätigen Sie mit OK . Programm .sortieren .(rot) Um die Reihenfolge der Programme zu ändern, können Programme einfach verschoben werden. > Drücken Sie die rote .Taste .(Sortieren) Es erscheint eine neue Auswahl über die farbigen Tasten. SATPLUS 3... - Seite 34 > Markieren Sie über die Pfeiltasten .auf/ab ein Programm, das verschoben werden soll und drücken Sie die blaue .Taste. > Geben Sie die Programmnummer an, auf die das angewählte Programm verschoben werden soll. > Bestätigen Sie mit OK . Programme .aus .der .Liste .löschen Sie können ein oder mehrere voreingestellte oder im Empfänger vorhandene Programme löschen.
-
Seite 35: Programmliste .Auf .Exterenen .Usb .Datenträger .Sichern
Others aus uns bestätigen Sie mit OK . > Wählen Sie den Menüpunkt Upgrade aus und bestätigen Sie mit OK . > Drücken Sie im Menü Data Update die blaue .Taste . Die Programmdaten werden auf den USB Datenträger geschrieben. SATPLUS 3... -
Seite 36: Winkelberechnung
ACHTUNG! . . Bitte .trennen .Sie .während .des .Speicher- .oder .Ladevorgangs .unter .keinen . Umständen .das .USB .Speichermedium .vom .Gerät! . 7 . .Winkelberechnung Im Bereich Winkelberechnung können Sie den Azimut- und Elevationswinkel für Ihren Standort berechnen um einen Sat Spiegel auszurichten. >... -
Seite 37: Transportstream .Aufzeichnung
Schließen Sie einen USB Datenträger an das Gerät an. > Wählen Sie im Hauptmenü mit Hilfe .der .Pfeiltaste .den Menüpunkt Others aus uns bestätigen Sie mit OK . > Wählen Sie den Menüpunkt TS RECORD (PVR) aus und bestätigen Sie mit OK . SATPLUS 3... - Seite 38 > Wählen Sie in der Zeile Tuner Typ, über welchen Empfangsweg Sie eine TS Aufzeichnung durchführen möchten. > Wählen Sie anschließend eine Frequenz und die dazugeörigen Parameter aus. Im Satellitenmodus wählen Sie entsprechend den gewünschten Satelliten und die Parameter des Transponders aus, der aufgezeichnet werden soll. >...
-
Seite 39: Screenshot .Funktion
Die Anzeige Screenshot erscheint auf dem Display. Das Bild wird als Datei im Ordner Bilder auf dem USB Datenträger abgespeichert. 10 . .CCTV .Funktion Sie können das Gerät als Videomonitor einsetzen. So können Sie z.B. eine Überwachungskamera ausrichten. Anwendungsbeispiel SATPLUS 3... -
Seite 40: Softwareupdate
Wenn Sie eine Überwachungskamera oder ein anderes Video Ausgabegerät mit 12 Volt Betriebsspannung einrichten möchten, können Sie den im Lieferumfang enthal- tenen USB Adapter einsetzen. So kann das Videogerät über den SATPLUS 3 mit Betriebsspannung versorgt werden 11 . .Softwareupdate Über die USB Schnittstelle haben Sie die Möglichkeit, die Betriebssoftware Ihres... -
Seite 41: Netzwerk
Wählen Sie unter Device „Wired Ethernet“ aus, wenn Sie das Gerät mit einem Netzwerkkabel verbunden haben. > Wählen Sie „WIFI“ aus, wenn Sie eine W-LAN Verbindung herstellen möchten. > Drücken Sie die gelbe Taste um einen Suchlauf nach vorhandenen W-LAN Netzen durchzuführen. SATPLUS 3... -
Seite 42: Sat>Ip .Client .Funktion
Geben Sie das W-LAN Passwort ein, und bestätigen Sie mit OK. Nun ist das Gerät mit dem WiFi Netzwerk verbunden. 13 . .SAT>IP .Client .Funktion Das SATPLUS 3 Messgerät kann als Sat>IP Client Gerät eingesetzt werden. Voraussetzung hierfür ist die Verwendung eines Sat>IP Servers, der eine M3U Senderlistenverwaltung unterstützt. - Seite 43 Stellen Sie sicher, dass der SATPLUS 3 Messempfänger im selben Netzwerk wie der Sat>IP Server angemeldet ist. > Stecken Sie den USB Stick in den SATPLUS 3. > Drücken Sie die SAT>IP Taste am Gerät. Über die blaue Taste erhalten Sie Informationen über den im Netzwerk befindlichen Netzwerkrouter.
- Seite 44 > Drücken Sie die rote Taste um die m3u Liste zu laden. Nun lädt das Gerät die m3u Liste und zeigt alle Programm in einer Sat>IP Liste an. Wählen Sie ein Programm aus und bestätigen Sie mit OK. Bedienungsanleitung...
-
Seite 45: Technische .Daten
2160P,1080P,1080i.720P, 576p,576i Audio Codec DD/DD+, AAC/AACHE, WMA/WMApro, MPEG I Layer 1, 2, MP3, 3D SRS Serial Interface Anschluss Li-oN Battery 2600 mAh Stromversorgung Spannung Lader 90-240V Abmessung 210 x 130 x 48mm Gewicht 0.75 kg Betriebstemperatur 0- 45 SATPLUS 3... -
Seite 46: Ce .Kennzeichnung
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. Hiermit erklärt die TELESTAR DIGITAL GmbH, dass sich das Gerät TELESTAR SATPLUS 3 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der EMV Richtlinie 2014/30/EU der RoHS Richtlinie 2011/65/EG, der Niederspannungsrichtlinie 2014/35/EU, der R&TTE Richtlinie 2014/53/EU sowie der ErP... - Seite 47 SATPLUS 3...
- Seite 48 Drucklegung und können sich ohne vorherige Ankündigung ändern. Für Druckfehler und Irrtümer übernehmen wir keine Haftung. Abschrift und Vervielfältigung nur mit ausdrücklicher Genehmigung der TELESTAR-DIGITAL GmbH gestattet. Stand: Oktober 2017 TELESTAR - DIGITAL GmbH Am Weiher 14 56766 Ulmen/Germany Bedienungsanleitung...
