Inhaltszusammenfassung für Telestar TELESTAR SATPLUS 2

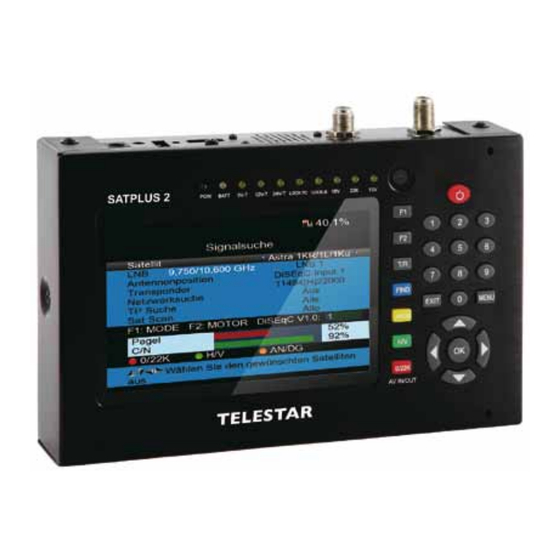

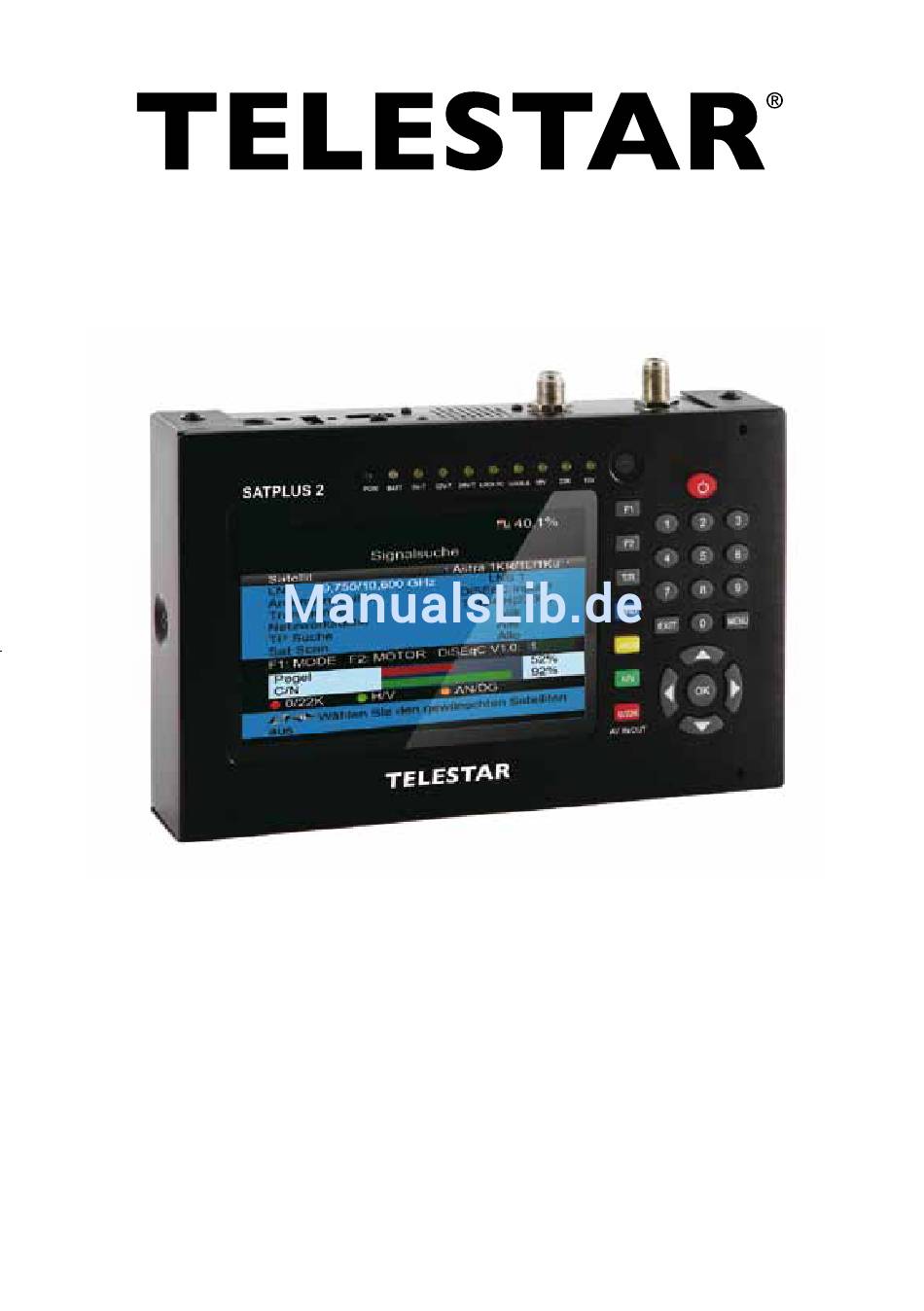

- Seite 1 Bedienungsanleitung Bedienungsanleitung TELESTAR SATPLUS 2 TELESTAR SATPLUS 2 Digitaler Digitaler DVB-S/S2/T/T2/C DVB-S/S2/T/T2/C Messempfänger Messempfänger BDA SATPLUS 2 08_13.indd 1 13.09.13 14:32...
-
Seite 2: Inhaltsverzeichnis
Inhalt Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Achtung! Wichtige Sicherheitshinweise . -
Seite 3: Achtung! Wichtige Sicherheitshinweise
Technische Hotline für Deutschland: 02676 / 9520101 Gerne können Sie auch eine E-mail an service@telestar .de oder ein Fax an 02676 / 9520159 senden . Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte an unser Servicecenter unter folgender Adresse ein: Für Deutschland:... -
Seite 4: Entsorgungshinweis
Entsorgungshinweis Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen System” zu. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. -
Seite 5: Abbildungen
Abbildungen... -
Seite 6: Bedienelemente
Bedienelemente Bedienelemente Die in dieser Tabelle aufgeführten Ziffern beziehen sich auf die Abbildung auf Die in dieser Tabelle aufgeführten Ziffern beziehen sich auf die Abbildung auf Seite 6. Seite 6. Bezeichnung Funktion Antenneneingang Antenneneingang zum Empfang von digitalem Kabelfernsehen für DVB-C/T DVB-C und digitalem terrestrischem Fernsehen DVB-T LNB Input für Antenneneingang zum Empfang von digitalem... -
Seite 7: Erste Inbetriebnahme
1. Erste Inbetriebnahme Mit dem TELESTAR SATPLUS 2 sind Sie in der Lage, eine Sat-Anlage optimal und einfach einzustellen und auszurichten . Darüber hinaus können Sie mit dem Gerät Signale von DVB-C und DVB-T messen . Bitte lesen Sie hierzu auch Kapitel 3 . -
Seite 8: Systemeinstellungen
1.3. Systemeinstellungen Wenn Sie das Gerät zum ersten Mal in Betrieb nehmen, müssen ggf . die Grundeinstellungen des Empfängers geändert werden . Im Bereich Einstellungen können Sie diese Grundeinstellungen vornehmen . > Wählen Sie mit dem Navigationskreuz den Menüpunkt Systemeinstellungen an und bestätigen Sie mit OK. -
Seite 9: Satellitenempfang Und Messung
Werkseinstellung aufrufen > Wählen Sie die Werkseinstellung, um das Gerät in den Auslieferungszustand zu setzen . Bestätigen Sie mit OK . Es erscheint eine Pinabfrage . > Geben Sie den 4 stelligen Pin über die Tastatur ein . Der werksseitige Pin ist 0000 . >... -
Seite 10: Signalsuche
2.2. Signalsuche Mit der Funktion Signalsuche kann die Sat- Antenne optimal ausgerichtet werden . Außderdem kann über diese Einstellung ein Suchlauf durchgeführt werden, um Programme des zu empfangenden Satelliten abzuspeichern . Hinweis: Das Gerät hat ab Werk eine voreingestellte Programmliste von folgenden Satellitenpositionen: Astra 1KR/1L/1M/2C 19,2... - Seite 11 Der Suchlauf wird gestartet . > Alle gefundenen Programme werden in der Programmliste abgelegt . Sobald alle Transponder der eingestellten Satellitenposition abgesucht wurden, wird der Suchlauf automatisch beendet . Hinweis: Akkustische Signalpegel Kontrolle ausschalten Das Gerät verfügt über eine akkustische Signalpegel Kontrolle . Sobald ein Signal des ausgewählten Satelliten und Transponders empfangbar ist, ist ein Ton zu hören, der sich entsprechend des Signalpegels ändert .
-
Seite 12: Messung
2.3. Messung > Wählen Sie über die Programmliste ein Programm aus, auf dem Sie eine Messung durchführen möchten . > Drücken Sie die Taste F1. Es werden folgende Werte eingeblendet: Pegel in dbuV Träger- Rauschverhältnis C/N in dB Bit Error Rate (Bitfehlerrate) >... -
Seite 13: Spektrum
2.4. Spektrum Neben den Messwerten können Sie auch das Spektrum eines definierten Frequenzbereichs aufrufen . > Drücken Sie dazu im laufenden Programm auf die Taste AN/DG. Sie sehen nun das gesamte Frequenzspektrum des Empfangsbereichs . Sie können den Bereich individuell eingrenzen . >... -
Seite 14: Automatische Satellitenerkennung
> Sie können mit Hilfe der Taste F 2 die Darstellung des Spektrums ändern . (aktuellste Software vorausgesetzt) 2.4.1. Automatische Satellitenerkennung Das Gerät hat die Möglichkeit, den aktuell empfangbaren Satelliten zu erkennen . Wählen Sie dazu mit dem Curser im Spektrum eine Trägerfrequenz mit Hilfe der Pfeiltasten rechts/links aus . -
Seite 15: Positioniermenü
2.5. Positioniermenü Beim Anschluss des Gerätes an eine Satellitenanlage mit Motorsteuerung DiSEqC 1 .2 ist es u .U . erforderlich, den Sat-Spiegel über den Motor auf die gewünschte Position zu brin- gen . Die Steuerung des Motors kann über dieses Menü erfolgen . Steuerung über DiSEqC 1.2 DiSEqC (Digital Satellite Equipment Control) ist ein digitales Steuersignal zum Steuern DiSEqC-tauglicher Komponenten wie Multischalter oder Antennenmotoren über die... - Seite 16 > Wählen Sie in der Zeile Satellit die Satellitenposition aus, auf die der Sat-Spiegel gedreht werden soll . > Stellen Sie unter Transponder den Transponder ein, auf dem das Signal gemessen werden soll . > In der Zeile kontinuierlich bewegen steuern Sie den Motor ohne Unterbrechung mit Hilfe der Tasten rechts/links des Navigationskreuzs .
-
Seite 17: Dvb-T Und Dvb-C Empfang Und Messung
3. DVB-T und DVB-C Empfang und Messung > Um eine Messung im Bereich DVB-T oder DVB-C durchzuführen, wählen Sie bitte im Hauptmenü entsprechend den Punkt DVB-T Menü oder DVB-C Menü an und bestätigen Sie mit OK . Beispiel Bild DVB-T Bitte beachten Sie im DVB-T Bereich: Sollten Sie über eine aktive Antenne verfügen, die Sie an dem Gerät betreiben, können Sie hier eine 5 Volt Antennenspeisespannung über den Koax-Eingang des Gerätes... - Seite 18 Beispiel Bild DVB-T > Drücken Sie die Taste F1 erneut um die Messung zu verlassen . > Drücken Sie die Taste F 2 um das Spektrum zu aktivieren . Beispiel Bild DVB-T Sie können einen Suchlauf durchführen um empfangbare Programme in der Programmliste abzuspeichern .
-
Seite 19: Programme Bearbeiten
4. Programme bearbeiten In diesem Menü können Sie die gespeicherten Programme nach verschiedenen Kriterien bearbeiten . > Das Hauptmenü besteht aus 2 Seiten . > Wählen Sie im Hauptmenü mit der Pfeiltaste nach rechts die 2 . Seite des Menüs aus . >... - Seite 20 > Bestätigen Sie mit OK. Programme aus der Liste löschen Sie können ein oder mehrere voreingestellte oder im Empfänger vorhandene Programme löschen . Wichtiger Hinweis: Mit dieser Einstellung werden alle angewählten Programme gelöscht! Um Programme wieder in das Gerät einzuspeichern, führen Sie bitte einen neuen Suchlauf durch oder setzen Sie das Gerät in die Werkseinstellungen zurück .
-
Seite 21: Winkelberechnung
Programmliste auf einen exterenen USB Datenträger sichern Sollten Sie Programme nach Ihren Wünschen in der Reihenfolge verändert bzw . Sender aus der Liste gelöscht oder hinzugefügt haben, können Sie diese Änderungen auf einen USB Datenträger speichern, um diese auf ein anderes Gerät der gleichen Baureihe aufzuspielen, oder um die Daten bei einem Werksreset wieder auf den Messempfänger aufspielen zu können . -
Seite 22: Softwareupdate
6. Softwareupdate Über die USB Schnittstelle haben Sie die Möglichkeit, die Betriebssoftware Ihres Gerätes zu aktualisieren, die, sofern erforderlich, auf www .Telestar .de zum Download bereit steht . Die auf der Internetseite zur Verfügung gestellte Software muss entpackt werden . -
Seite 23: Pvr Funktion
7. PVR Funktion Mit dem Empfänger ist es möglich, Sendungen aufzuzeichnen . Sie benötigen dazu ein USB Speichermedium, z .B . eine USB Festplatte oder einen USB Stick, der in den USB Anschluss an der Rückseite des Gerätes eingesteckt wird . Diese Aufnahmen können anschließend wiedergegeben werden . -
Seite 24: Screenshot Funktion
7.1. Screenshot Funktion Mit der Screenshot Funktion haben Sie die Möglichkeit, auf dem Gerät angezeigte Messwerte als Bilddatei zu speichern . Diese Abbildung kann als Dokumentation für den Kunden verwendet werden . Um Bilder abspeichern zu können, muss ein USB Datenträger am Gerät angeschlossen sein .
