Telestar SATPLUS Light Bedienungsanleitung
Digitaler dvb-s/s2a/t2/c messempfänger
Verwandte Anleitungen für Telestar SATPLUS Light
Inhaltszusammenfassung für Telestar SATPLUS Light

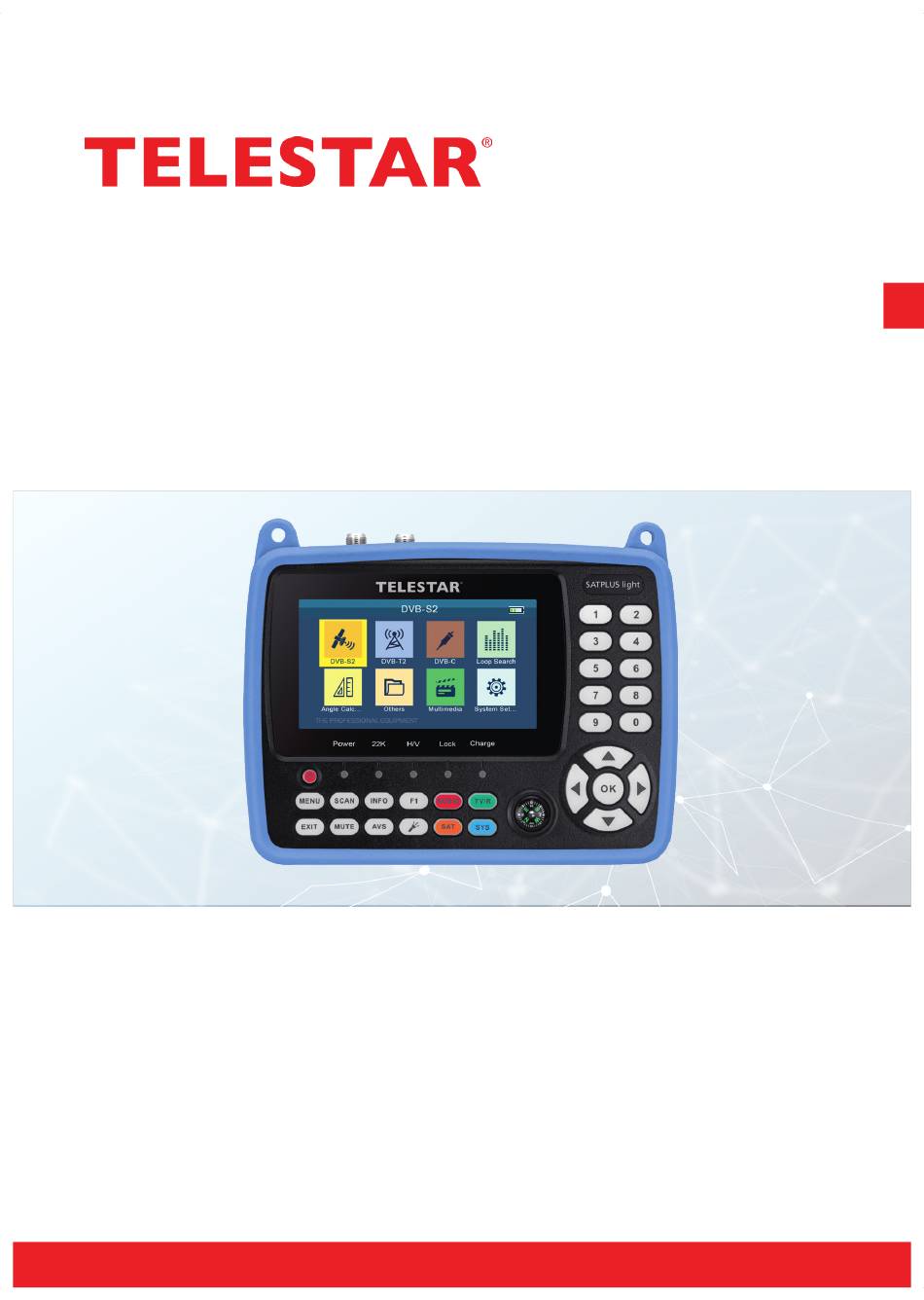

- Seite 1 SATPLUS Light Bedienungsanleitung Digitaler DVB-S/S2/T/T2/C Messempfänger V1_07_02_24 www.telestar.de...
- Seite 2 Mehrsprachige Bedienungsanleitung QR Code scannen um eine mehrsprachige Anleitung als pdf Datei zu erhalten. Multilingual user manual Scan the QR code to get a multilingual manual as a pdf file. Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
11.3. Entsorgung von Batterien....33 12. CE-KENNZEICHNUNG ......34 TELESTAR SATPLUS light... -
Seite 4: Vorwort
Alle in dieser Bedienungsanleitung angegebenen technischen Daten und beschriebenen Funktionen entsprechen dem Stand der Drucklegung und können sich ohne vorherige Ankündigung ändern. Für Druckfehler und Irrtümer übernehmen wir keine Haftung. Abschrift und Vervielfältigung nur mit ausdrückli- cher Genehmigung der TELESTAR-DIGITAL GmbH gestattet. Stand: 01/2024 Bedienungsanleitung... -
Seite 5: Sicherheitshinweise
Polarität des Steckers. Hierbei wird zwischen 2 Varianten unterschieden Abb. 2 Abb 1: Außen Plus/ Innen Minus Abb 2: Innen Plus / Außen Minus Geräte mit diesem Zeichen dürfen nur im Haus in trockener Umgebung betrieben werden TELESTAR SATPLUS light... -
Seite 6: Bestimmungsgemäßer Gebrauch
2. SICHERHEITSHINWEISE 2.2 Bestimmungsgemäßer Gebrauch Das Gerät dient als Messempfänger für über Sat, DVB-T/2 und DVB-C übertragene Audio- / Videosignale. Jede andere Bedienung oder Nutzung des Gerätes gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen. Benutzen Sie das Gerät zu keinem anderen Zweck. Betreiben Sie das Gerät nur in Innenräumen. -
Seite 7: Betriebssicherheit
Gerät sichtbare Schäden aufweist, nehmen Sie es bitte nicht mehr in Betrieb. › Sollten Sie ein technisches oder mechanisches Problem fest stellen, setzen Sie sich bitte mit dem TELESTAR Service in Verbindung. › Verwenden Sie nur das im Lieferumfang enthaltene Netzteil! › Öffnen Sie niemals das Gehäuse des Gerätes. -
Seite 8: Umgang Mit Batterien
Eventuell ist ein Zurücksetzen auf die Werkseinstellungen notwendig. Sollte dies nicht zum Erfolg führen, wenden Sie sich bitte an Ihren Händler oder treten Sie direkt mit der TELESTAR Digital GmbH in Kontakt. Nähere Informationen finden Sie auch auf Seite 4. -
Seite 9: Lieferumfang
Sollten ein oder mehrere der angebenenen Teile fehlen, wenden Sie sich bitte an: TELESTAR Service Center Am Weiher 14, 56766 Ulmen e-mail: service@telestar.de ANZAHL ERKLÄRUNG TELESTAR® SATPLUS Light Bedienungsanleitung externes Netzteil AV Adapter Kabel Gummi Hülle 12 Volt DC Verbindungskabel BNC-Cinch Adapter... -
Seite 10: Geräteübersicht
4. GERÄTEÜBERSICHT 1.3 PRODUCT OVERVIEW& ILLUSTRATION 4.1 Bedienfeld und Anschlüsse 1 1 1 2 1 3 1 4 1 5 1 6 1 7 1 8 Abbildung 1 Description Turn on/off meter BEZEICHNUNG FUNKTION An/Aus Schaltet das Gerät ein oder aus Power indicator light Power Betriebs-Status LED... -
Seite 11: Bezeichnung
Ruft unterschiedliche Funktionen im Menü auf. TV/R Schaltet zwischen TV und Radiomodus um. Funktion Blau Ruft unterschiedliche Funktionen im Menü auf. Kompass Navigationskreuz Zur Navigation im Menü. Taste OK bestätigt eine Auswahl Tastatur Zur Direkteingabe eines Wertes TELESTAR SATPLUS light... - Seite 12 4. GERÄTEÜBERSICHT ILLUSTRATION 4.1 Bedienfeld und Anschlüsse 26 27 28 Abbildung 2 BEZEICHNUNG FUNKTION FUNCTION LNB (Sat-HF-Eingang) Antennenanschluss Satelliten Empfangsanlage RF (DVB-T/T2 / on/off meter DVB-C HF-Eingang) HF Anschluss zur Messung von DVB-T/T2 oder DVB-C Signalen. 12 V Spannungsausgang zum Beteiben externer Geräte mit 12 V r indicator light DC Out Spannungsversorgung.
-
Seite 13: Erste Inbetriebnahme
5. ERSTE INBETRIEBNAHME 5.1. Einführung Mit dem TELESTAR SATPLUS light sind Sie in der Lage, eine Sat-Anlage optimal und einfach einzustellen und auszurichten. Darüber hinaus können Sie mit dem Gerät Signale von DVB-C und DVB-T/ DVB-T2 messen. Vor der ersten Inbetriebnahme sollte der Akku des Gerätes geladen werden. - Seite 14 > Über die USB Schnittstelle haben Sie die Möglichkeit, die Betriebssoftware des Gerätes zu aktualisieren, die, sofern erforderlich, auf www.telestar.de zum Download bereit steht. Die auf der Internetseite zur Verfügung gestellte Software muss entpackt werden. Die entpackte Datei spielen Sie dann auf ein entsprechendes Speichermedium und verbinden dieses via USB mit dem Messempfänger.
-
Seite 15: Sat-Messbereich
Wählen Sie hier den Transponder aus, auf dem der Receiver ein Signal vom ausgewählten Satelliten empfangen soll. Frequenz > Sie können bei Bedarf die Frequenz des ausgewählten Transponders ändern. Geben Sie die Frequenz in dieser Zeile über die Zahlentastatur ein. TELESTAR SATPLUS light... -
Seite 16: Dvb-S/S2 Voreinstellung Unicable / Dcss
6. SAT-MESSBEREICH 6.1. DVB-S/S2 Voreinstellung Symbolrate > Um die Symbolrate gegebenenfalls anzupassen, wechseln Sie in die Zeile Symbolrate und geben Sie den Wert über die Zahlentastatur ein. Polarisierung > Schalten Sie bei Bedarf hier zwischen Horizontal (H/V LED rot) oder Vertikal (H/V LED grün) um. >... - Seite 17 übereinstimmen oder kein DVB-S/S2-Signal bei dieser Frequenz zu empfangen ist. 6. Satellitenposition Satellitenposition auf der die Messung durchgeführt wird. 7. Transponderparameter Transpondernummer und Transponderfrequenz auf der die Messung durchgeführt wird. 8. Transponderparameter Symbolrate und Polarisation auf der die Messung durchgeführt wird. TELESTAR SATPLUS light...
-
Seite 18: Vergrößerte Darstellung
6. SAT-MESSBEREICH 6.2. DVB-S/S2 Messung 9. RollOff Der Roll Off-Faktor beschreibt allgemein die Flankensteilheit bei der Filterung eines Signals. Bei der Satellitenübertragung wird mit den Roll Off-Faktoren die Flankensteilheit des DVB-S2-Signals definiert. Je geringer die Zahl, desto geringer ist die benötigte Frequenzbandbreite. Allerdings sinkt auch der Störabstand und damit die Überragungssicherheit. -
Seite 19: Satelliten Programmliste Aktualisieren
Drücken Sie die blaue Taste SYS (Suchen). Wählen Sie „ Suche “ an und bestätigen Sie mit OK. > Ändern Sie bei Bedarf die Suchparameter nach Ihren Bedürfnissen ab. > Drücken Sie OK um den Suchlauf zu starten. TELESTAR SATPLUS light... -
Seite 20: Dvb-T/T2 - Dvb-C Messbereich
7. DVB-T/T2 - DVB-C MESSBEREICH 7.1. DVBT/T2 DVB-C Messung > Um eine Messung im Bereich DVB-T/T2 oder DVB-C durchzuführen, wählen Sie bitte im Hauptmenü entsprechend den Punkt DVB-T Menü oder DVB-C Menü an und bestätigen Sie mit OK. Bitte beachten Sie im DVB-T/T2 Bereich: Sollten Sie über eine aktive Antenne verfügen, die Sie an dem Gerät betreiben, können Sie hier eine Antennenspeisespannung über den Koax-Eingang des Gerätes aktivieren. - Seite 21 Sie ist das Pendant zur S/N-Messung bei analogen Übertragungsverfahren. Der Messbereich reicht bis 20 dB. 3. C/N Carrier-to-noise , Träger-Rausch-Abstand Es wird der Abstand zwischen dem Träger und dem Rauschen gemessen. Ein guter C/N ist Voraussetzung für alle anderen Qualitäten BER, MER. TELESTAR SATPLUS light...
- Seite 22 7. DVB-T/T2 - DVB-C MESSBEREICH 7.1. DVBT/T2 DVB-C Messung 4. BER Die Messung der Bitfehlerrate dient der qualitativen Beurteilung eines DVB-Signals. Zur Bestimmung der Bitfehlerrate dienen die Fehlerkorrekturmechanismen im digitalen Empfänger. Es wird jeweils der Datenstrom vor und nach der Korrektur verglichen und daraus die Anzahl der korrigierten Bits ermittelt.
-
Seite 23: Programmliste
> Wählen Sie mit den Navigationstasten über den gelben Cursor die Position aus, an der Sie das Programm abspeichern möchten. > Drücken Sie die orange Taste SAT (Verschieben) Das Programm ist nun an die gewünschte Position verschoben. TELESTAR SATPLUS light... - Seite 24 8. PROGRAMMLISTE 8.1. Programme bearbeiten Programme aus der Liste löschen Sie können ein oder mehrere voreingestellte oder im Empfänger vorhandene Programme löschen. HINWEIS! Mit dieser Einstellung werden alle angewählten Programme gelöscht! Um Programme wieder in das Gerät einzuspeichern, führen Sie bitte einen neuen Suchlauf durch oder setzen Sie das Gerät in die Werkseinstellungen zurück.
-
Seite 25: Programmliste Auf Usb Datenträger Sichern
Die Programmdaten werden auf den USB Datenträger geschrieben. Nach erfolgter Meldung am Display sind die Programme und Kanalinformationen abgespeichert. Nach erfolgreicher Übertragung auf den USB Stick, erfolgt eine Meldung, die mit der Taste OK quittiert werden muss. TELESTAR SATPLUS light... -
Seite 26: Programmliste Über Usb Einspielen
8. PROGRAMMLISTE 8.3. Programmliste über USB einspielen Eine auf USB gespeicherte Programmliste kann in das Gerät importiert werden. > Schließen Sie einen USB Datenträger an das Gerät an auf den Sie, wie in Kapitel 8.2 beschrieben eine Programmliste gesichert haben. >... -
Seite 27: Sonderfunktionen
Wählen Sie die gewünschte Satellitenposition aus, und bestätigen Sie mit OK. > Wählen Sie im Anschluss die Transponder/Kanäle aus, die angezeigt werden sollen. Bestätigen Sie mit OK. Das Gerät prüft alle ausgewählten Transponder/Kanäle und zeigt die entsprechenden Empfangsparameter an. TELESTAR SATPLUS light... -
Seite 28: Werkseinstellungen
9. SONDERFUNKTIONEN 9.2. Werkseinstellungen Sie können das Gerät in den Auslieferungszustand zurück setzen. HINWEIS! Bitte beachten Sie dass mit diesem Vorgang alle Einstellungen sowie Programmlistenänderungen verloren gehen. Wählen Sie im Hauptmenü mit Hilfe der Navigationstasten den Menüpunkt Systemeinstellungen an und bestätigen Sie mit OK. >... -
Seite 29: Multimedia
> Wählen Sie in der oberen Zeile den Dateityp aus, den Sie abspielen möchten. (Film, Foto, Musik) > Wählen Sie den Ordner aus, in der die Datei liegt, die Sie abspielen möchten. > Bestätigen Sie mit OK. TELESTAR SATPLUS light... -
Seite 30: Technische Daten
10. TECHNISCHE DATEN HF TEIL Frequenzbereich DVB-C/-T/-T2, DAB+, TV, FM 48-862 MHz Frequenzbereich DVB-S/-S2 950–2150 MHz TV-Normen B/G, I, D/K, M, N SAT- EMPFÄNGER Eingangspegelbereich -65 bis -25 dBm Steuersignal 22 Khz, DiSEqCTM 1.2, SCR Einkabelsystem LNB Spannungsversorgung 13V/18V, I max. 400mA Demoldulationsart QPSK, 8PSK, 16APSK, 32APSK Symbolrate (MS/s) -
Seite 31: Stromversorgung
AV IN 3,5 mm Klinke Audio-Stereo/Video AV OUT 3,5 mm Klinke Audio-Stereo/Video TV-Ausgang HDMI 1.4 USB-Anschluss USB 2.0 DC-Versorgung 12 V Hohlsteckerbuchse ABMESSUNGEN UND GEWICHT Abmessungen (B × H × T) mm 175*140*45 mm Gewicht kg 0,62 Kg TELESTAR SATPLUS light... -
Seite 32: Technische Daten Netzteil
10. TECHNISCHE DATEN TECHNISCHE DATEN NETZTEIL Hersteller Shenzhen Yunsheng High Tech Electronics Co., Ltd Modell Nummer YS03A-120150E Eingangsspannung 100-240V AC Eingangsfrequenz 50-60Hz Ausgangsspannung 12V DC Ausgangsstrom 1,5A Ausgangsleistung Durchschnittliche Effizienz im Betrieb 84,0% Effizienz bei geringer Last (10%) 80,0% Leistungsaufnahme bei Nulllast ≤0.1W Bedienungsanleitung... -
Seite 33: Entsorgungshinweis
Entsprechende Sammelbehälter stehen im Fachhandel und zahlreichen öffentlichen Einrichtungen bereit. Informationen zur Entsorgung alter Batterien und Akkus erhalten Sie zusätzlich auch bei Entsorgungsfachbetrieben, Stadt- und Gemeindeverwaltungen. Diese Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht. TELESTAR SATPLUS light... -
Seite 34: Ce-Kennzeichnung
12. CE-KENNZEICHNUNG Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. Hiermit bestätigt die TELESTAR DIGITAL GmbH die Konformität des Gerätes TELESTAR SATPLUS light mit den wesentlichen Schutzanforderungen der Funkrichtlinie 2014/53/EU (RED – Radio Equipment Devices), der RoHS Richtlinie (2011/65/EU), der REACH Verordnung 1907/2006, sowie der ErP-Richtlinie (2009/125/EU).
