Bosch D-TECT 100 Bedienungsanleitung Seite 9

Beispiele für Messergebnisse (siehe Ausklappseite)
Objekt verläuft senkrecht in der Wand
A
Bei mehreren waagerechten Messstrecken untereinander wird jeweils
ein Objekt angezeigt. Die Markierungen des Objektes liegen senkrecht
untereinander. Bei senkrechten Messstrecken im gleichen Bereich gibt
es keine Anzeige.
Objekt verläuft waagerecht in der Wand
B
Bei waagerechten Messstrecken im zu untersuchenden Bereich gibt es
keine Anzeige. Bei mehreren senkrechten Messstrecken im gleichen
Bereich nebeneinander wird jeweils ein Objekt angezeigt. Die Markie-
rungen des Objektes liegen waagerecht nebeneinander.
Punktuelles Objekt (z.B. Schraube)
C
Bei mehreren waagerechten und senkrechten Messstrecken über der
gleichen Fläche wird jeweils nur an einer einzigen Stelle ein Objekt an-
gezeigt. Die Markierungen des Objektes kreuzen sich an der gleichen
Stelle.
Anhand der Messergebnisse können in regelmäßigen Abständen
mehrfach vorhandene Objekte (z.B. Armierungseisen, Hohlräume in
Hohlblocksteinen) von Einzelobjekten (z.B. Netzleitungen) unterschie-
den werden. Dazu einen größeren Messbereich abfahren und die Er-
gebnisse vergleichen.

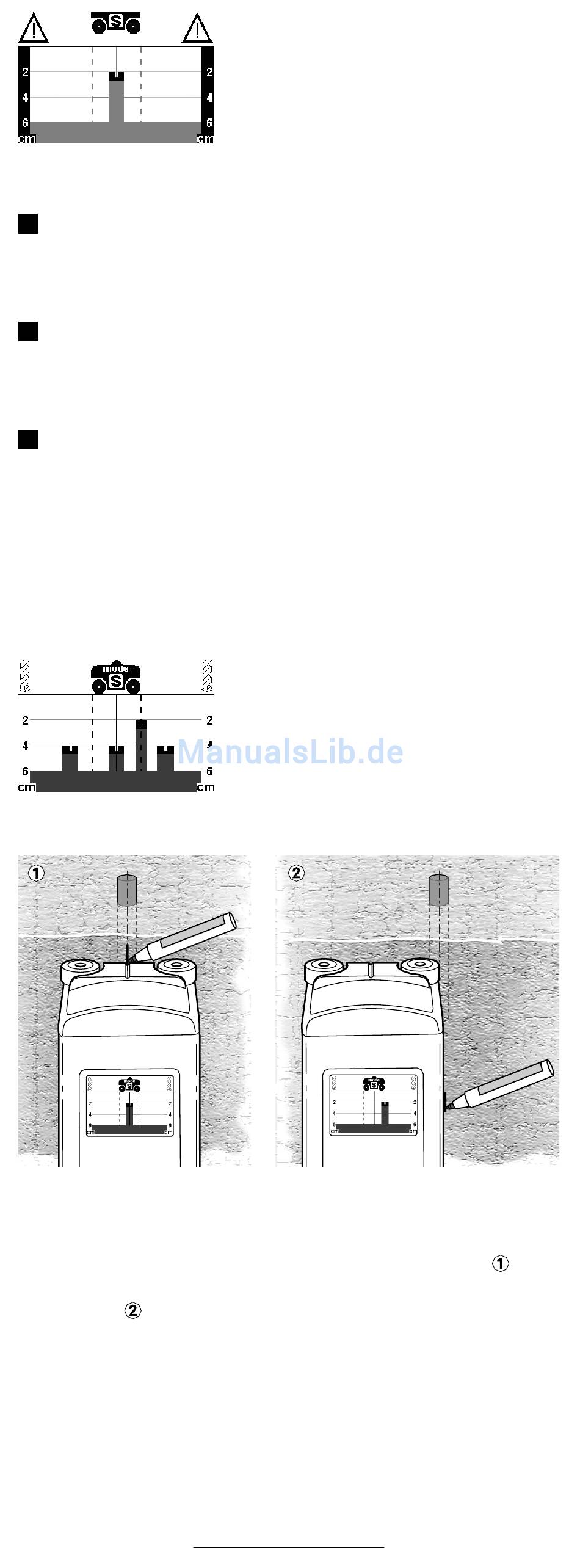

Lokalisierung von Objekten
Zur Lokalisierung eines Objektes das Gerät so lange in Fahrtrichtung
auf das Objekt zu bewegen, bis die Mittellinie h des Gerätes im Display
genau über der Mitte i des gefundenen Objektes liegt. Das Objekt be-
findet sich dann genau unter der Mitte des Gerätes. Mit Hilfe der Aus-
richthilfe 9 kann die Lage des Objektes markiert werden (Bild
Die Markierung kann ebenfalls mit Hilfe der Außenkanten des Gerätes
erfolgen (Bild
1 609 929 C66 • (02.07) T
Wird das Gerät während einer Messung
von der Wand abgehoben, dann bleibt
das letzte Messergebnis im Display erhal-
ten. Wird das Gerät wieder auf die Wand
aufgesetzt, startet die Messung von
neuem.
Beispiel: Im Bild sind drei regelmäßig an-
geordnete Objekte mit einer zugehörigen
Bohrtiefe von 4 cm Tiefe erkennbar, die
durch ihre Lage und Tiefe auf Armierungs-
eisen schließen lassen. Beim vierten Ob-
jekt in 2 cm Tiefe kann es sich z.B. um
eine Netzleitung handeln.
, Bezug auf Linien g).
Deutsch–5
).
