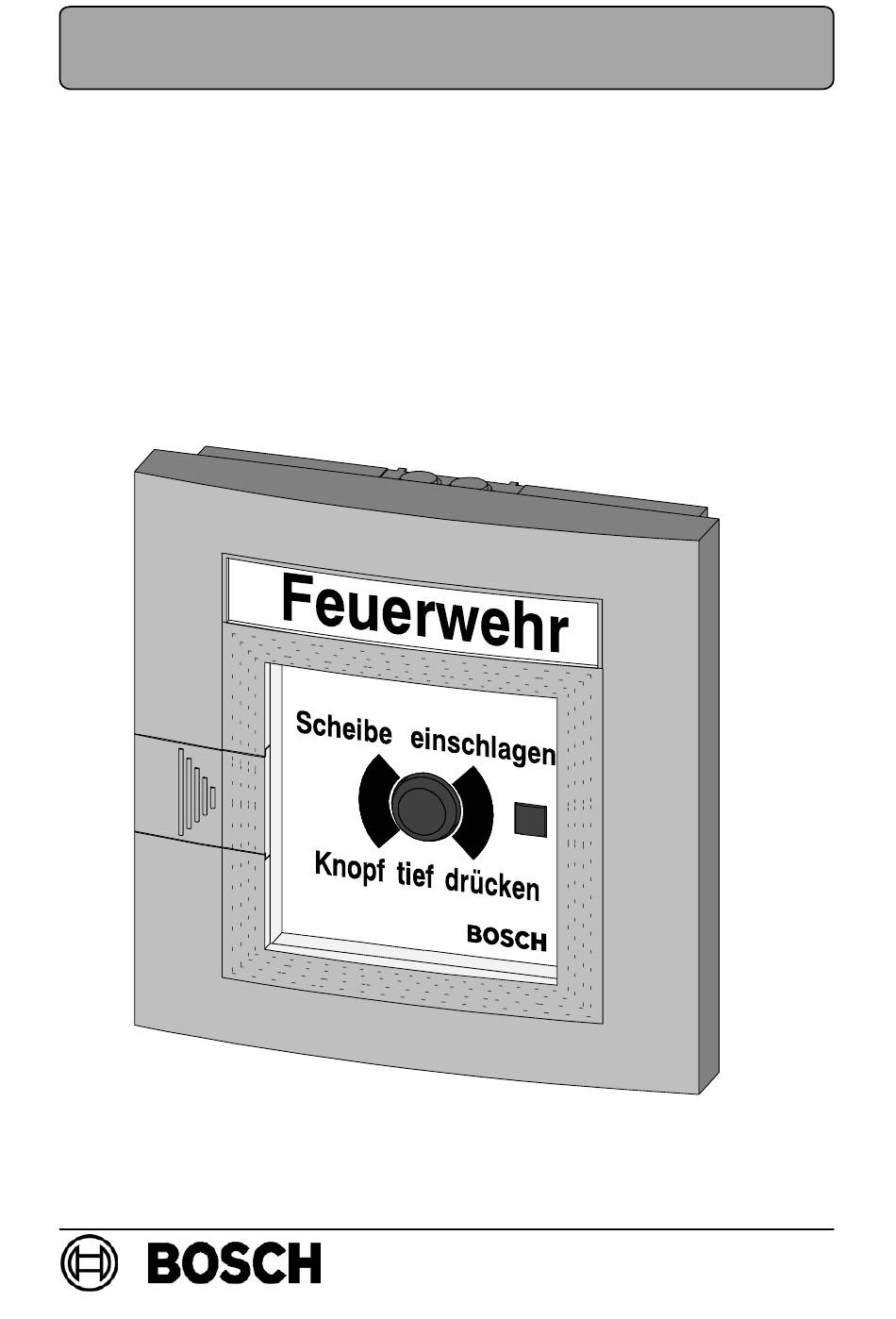

- Seite 1 PRODUKTINFORMATION PI - 34.52a Nichtautomatische Brandmelder DM 210 LSN / SM 210 LSN 601 -4.998.121.358 A4.de / 29.12.2004 Seite ST -FIR/ PRM1 / deh...
- Seite 2 Produktinformation DM 210 LSN / SM 210 LSN PI - 34.52a Inhaltsverzeichnis Produktbeschreibung ......
- Seite 3 Nichtautomatische Brandmelder (BM) werden zur manuellen Alarmauslösung eingesetzt. DM 210 LSN / SM 210 LSN sind für den Einsatz im Lokalen SicherheitsNetzwerk LSN konzipiert, in Verbindung mit LSN - Brandmeldezentralen. Der nichtautomatische Brandmelder ist für den Innen- und Außeneinsatz in folgen- den Varianten erhältlich:...
- Seite 4 Produktinformation DM 210 LSN / SM 210 LSN PI - 34.52a 3. Planungshinweise D Nichtautomatische Brandmelder müssen gut sichtbar angebracht und frei zugänglich sein. D Nichtautomatische Brandmelder müssen so angebracht sein, dass sich der Druckknopf 1400mm ($200mm) über dem Fußboden befindet.
- Seite 5 Produktinformation DM 210 LSN / SM 210 LSN PI - 34.52a 3.3. Einsatz in explosionsgefährdeten Bereichen Alle nichtautomatischen Melder der Typen DM 210 LSN und SM 210 LSN entsprechen der Gerätekategorie 3G, Gasgruppe IIB und der Temperaturklasse T6 gemäß der europäischen Richtlinie 94/9/EG (ATEX).
- Seite 6 Produktinformation DM 210 LSN / SM 210 LSN PI - 34.52a 3.4. Beschriftungsvarianten Die Melder verfügen über eine Grundbeschriftung und können durch optionale Beschriftungsvarianten individuell dem Einsatzort/ - zweck angepasst werden. Für Fremdsprachen sind Blanko - Foliensätze lieferbar (siehe Seite 7).
- Seite 7 4.998.063.414 ST Brandmelder SM 210 LSN, Form G, Farbe blau 4.998.117.751 ST Brandmelder DM 210 LSN, Form H, Farbe rot, Meldertür mit Dichtung, Leiterpl. mit Parylene beschichtet, für erhöhte Anforderungen gegen Korrosion 4.998.063.408 ST Brandmelder DM 210 LSN, Form H, Farbe blau, Meldertür mit Dichtung, Leiterpl.
- Seite 8 Produktinformation DM 210 LSN / SM 210 LSN PI - 34.52a 5. Geräteaufbau Der nichtautomatische Brandmelder ist in mehreren Varianten erhältlich und besteht im Wesentlichen aus folgenden Elementen. Pos. Bezeichnung Kunststoffgehäuse Meldertür mit auswechselbarer Glasscheibe, verdecktem Schloss (und Dichtung, bei Form H) Leiterplatte (Schutzlackiert bei Form H) Die Leiterplatte ist am Gehäuseboden eingeklipst.
- Seite 9 Produktinformation DM 210 LSN / SM 210 LSN PI - 34.52a 6. Funktionsbeschreibung 6.1. Druckknopfmelder DM 210 LSN Im Alarmfall wird zuerst die Glasscheibe (9) eingeschlagen, dann wird der Druck- knopf (6) tief eingedrückt. Dabei wird der Mikroschalter zur Alarmauslösung betätigt und die Anzeige - LED (4) blinkt.
- Seite 10 Produktinformation DM 210 LSN / SM 210 LSN PI - 34.52a 7.1. Montagemaße (Ansicht: Gehäuserückwand - Innenseite) 17,75 99,5 17,75 Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î Î...
- Seite 11 Produktinformation DM 210 LSN / SM 210 LSN PI - 34.52a 7.3. Einbauvarianten für Feuerwehrschlauchkästen Version 1 umlaufend ca. 2,5mm Version 2 Version 3 Feuerwehr Scheibe einschlagen Knopf tief drücken 601-4.998.121.358 A4.de/ 29.12.2004 ST-FIR/ PRM1 / deh Seite 11 von 16...
- Seite 12 Produktinformation DM 210 LSN / SM 210 LSN PI - 34.52a 7.4. Anschaltung LSN1 LSN2 Klemmenbelegung Energieversorgung bei Weiterleitung an LSN-Koppler Energieversorgung bei Weiterleitung an LSN-Koppler a LSN1 von der Zentrale oder einem vorgeschalteten LSN-Element von der Zentrale oder einem vorgeschalteten LSN-Element...
- Seite 13 Deutschland grundsätzlich die Bestimmungen der DIN VDE 0833, die bezüglich der Wartungsintervalle auf Angaben des Geräteherstellers verweist. D Bosch ST empfiehlt mindestens 1 x jährlich eine Funktions- und Sichtprüfung. D Wartungs - und Inspektionsarbeiten sollten regelmäßig und von geschultem Fachpersonal ausgeführt werden.
- Seite 14 Produktinformation DM 210 LSN / SM 210 LSN PI - 34.52a 10. Abkürzungsverzeichnis = Anschaltehandbuch = Brandmeldezentrale = Brandmelder = Deutsches Institut für Normung e.V. = Druckknopfmelder = Einbruchmeldezentrale = Europäische Norm = Gefahrenmeldezentrale = Kundendienst Information = Light emitting diode (Leuchtdiode)
- Seite 15 Produktinformation DM 210 LSN / SM 210 LSN PI - 34.52a 11. Notizen - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -...
- Seite 16 Bosch Sicherheitssysteme GmbH Robert -Koch -Straße 100 D-85521 Ottobrunn Info -Service zum Nulltarif Telefon 0800-700 04 44 Telefax 0800-700 08 88 www.bosch -sicherheitssysteme.de info.service@de.bosch.com Seite 16 von 16...
