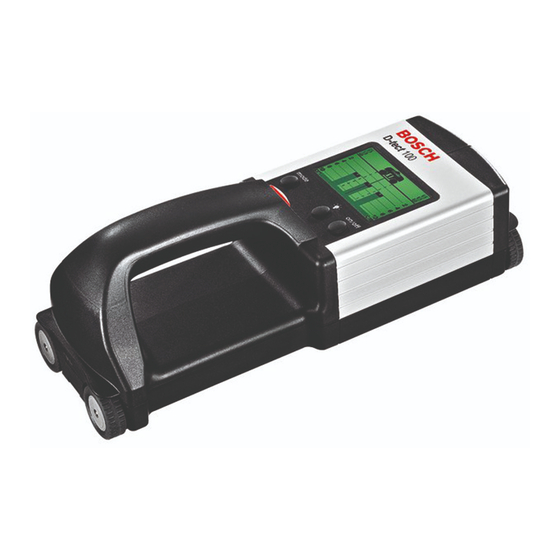

- Seite 1 WALLSCANNER D-TECT 100 PRODUKTINFORMATION TYPISCH PROFI.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis URZANLEITUNG - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - OHREN ODER NICHT OHREN - - - - - - - - - - - - - - - RKENNBARE BJEKTE - - - - - - - - - - - - - - - - - - - - - - -... -
Seite 3: Bedienung
6. Um die Postition des Objekts genau fest- zustellen, fahren Sie ohne Abheben mit dem Gerät zurück, bis der Mittelpunkt des Objekts in Deckung mit der Mittellinie des D-tect 100 übereinstimmt. Wichtig!! • Immer 2 Messungen (Kreuzmessung, 90° zueinander) durchführen, um auch Objekte detektieren zu können, die parallel zur Fahrtrichtung... -
Seite 4: Betriebsart (Mode)
Kurzanleitung Betriebsart (mode) Standard Modus, Mauerwerk Beton Leichtbau, Holz, Fußboden, Hohlblock Viele Signale im Display? Tipp: • Hohlräume mit Mode 2 weitgehend ausblenden. • Hohlräume können von Objekten unterschieden werden, indem 3 Messungen höhenversetzt durchgeführt werden: Durch die versetzt gemauerten Steine werden auch die dazu gehörenden Hohlräume jeweils versetzt angezeigt. -
Seite 5: Ohren Oder Nicht Bohren
Bohren oder nicht Bohren? Wo vermuten Sie den Verlauf der Leitungen in dieser ausgeräumten Küche? Tatsächlicher Verlauf verschiedener Leitungen! Hätten Sie das gedacht? Durchblicken statt blind bohren! Mit dem D-tect 100 ersparen Sie sich die kalte Dusche! Seite 6... -
Seite 6: Rkennbare Objekte
Erkennbare Objekte Der D-tect 100 detektiert praktisch alle Objekte und bestimmt die zulässige Bohr- tiefe. Kunststoffrohre – Alle elektrischen Leitungen Weltneuheit! (spannungsführend, nicht spannungsführend), Klein- spannungsleitungen, Dreh- stromleitungen Kupfer-, Stahl-, Armierungseisen und Holz Aluminiumrohre oder Metallständer in Leicht- bauwänden und ... und ... und... -
Seite 7: Geräteelemente
Decke, Boden) Bereits untersuchter Noch nicht unter- Bereich (hell) suchter Bereich Tiefenskala für Außenkanten zulässige Bohrtiefe – gestrichelte Linien – Mögliche Objekte des D-tect 100 hinter dem gefundenen Objekt (grau); in diesem Bereich ist keine Aus- Grafikdisplay sage möglich. Seite 8... -
Seite 8: Ein Kunststoffrohr In Realität Und Wie Es Im Display Angezeigt Wird
Stelle (Hier: Anzeige eines Objekts). 6. Um die Postition des Objekts genau fest- zustellen, fahren Sie ohne Abheben mit dem Gerät zurück, bis der Mittelpunkt des Objekts in Deckung mit der Mittellinie des D-tect 100 übereinstimmt. Wichtig! Immer 2 Messungen (Kreuzmessung, 90°... - Seite 9 Mode-Taste: Funktionen Welcher Modus für welche Anwendung? Mode S: geeignet für: Kalksandstein, Hohllochziegel, Mauerziegel usw. Die Standardeinstellung nach dem Einschalten des Gerä- tes ist für die meisten Anwendungen geeignet. Angezeigt werden Objekte bis 6 cm Tiefe. Hohlraumstrukturen von Mauersteinen oder leere Kunststoffrohre mit einem Durch- messer von weniger als 2,5 cm werden eventuell nicht an- gezeigt.
- Seite 10 Wandszenarien: Hohlblocksteine Beispielhafter Aufbau einer Wand aus Hohlblocksteinen – Mauerstein mit Hohlräumen – Kunststoffrohr – Putz 1 regelmäßige Objekte in gleicher Tiefe 2 oberflächennahes Kunststoffrohr Anzeige: Bei Wandmaterialien mit ausgeprägten Lochstrukturen (z.B. Hohlblock) werden im Mode 1 auch größere Hohlräume als Objekte dargestellt. Im Display werden 4 re- gelmäßige Objekte angezeigt mit einer möglichen Bohrtiefe von ca.
-
Seite 11: Wandszenarien: Dicht Zusammen Liegende Objekte
Anzeige: Da der Abstand der beiden Leitungen weniger als 40 mm beträgt, werden die zwei Leitungen als ein Objekt im Display dargestellt. Der D-tect 100 gibt aufgrund der Nähe der beiden Objekte und der damit verbundenen Gefahr keine Bohrempfeh- lung zwischen den beiden Leitungen. - Seite 12 Displayanzeige: 1 oberflächennahes Kunststoffrohr 2 Hohlraum Anmerkung: Der D-tect 100 gibt nur die zulässige Bohrtiefe bis zum ersten Objekt – hier das Kunststoffrohr – an. Anzeige: Im Mode S oder 1 wird das Kunststoffrohr und die Lochstruktur angezeigt. Unter- scheidung des Kunststoffrohres möglich durch die Abweichung von regelmäßigen Hohlraumstrukturen bzw.
-
Seite 13: Wandszenarien: Schichtaufbauten
Wandszenarien: Schichtaufbauten Beispielhafter Aufbau einer Hohllochziegelwand: – Mauerstein – Unterputzleitungen (links Klingelkabel) – darüber Gipskartonplatte mit einzelnen Klebepunkten befestigt Bei solchen Szenarien mit Grenzschichten und Lufteinschlüssen (hier Übergang Gipskarton – Luft – Mauerwerk) sollte der Modus 2 verwendet werden. Klingelkabel Unterputzleitung Display-Anzeige im Mode 2: 1 Klingelkabel und Unterputzleitung... -
Seite 14: Bodenszenarien: Fußbodenheizung
(mögliche Bohrtiefe 1,5 cm) hebt sich davon ab. Wird statt der unten liegenden, schweren Baustahlmatte eine über den Heizungsrohren liegende dün- ne Estrich- bzw. Leichtbaustahl- matte verwendet, kann der D-tect 100 in der Regel die darunter liegenden Wasserrohre detektieren. Seite 15... - Seite 15 Übersichtlicher ist die Darstellung die- Untersuchung dieses mehrschichtig ses Schichtaufbaus im Modus 2. Der aufgebauten Untergrunds die erste D-tect 100 ortet die Wasserrohre und Grenzschicht Estrich-Isolierung als flä- blendet die Grenzschicht aus. Dies führt chiges Objekt angezeigt. Die Heizungs- zu einer klaren Anzeige.
- Seite 16 Wandszenarien: Leichtbauwände Beispielhafter Aufbau einer Holz- bzw. Metallständerwand: – Gipskartonplatte – mit Dämmstoff aufgefüllter Hohlraum – Unterkonstruktion: hier Holzbalken Bei Leichtbauwänden stets Mode 2 verwenden um Hohlräume/Dämmstoffe aus- zublenden. Display-Anzeige im Mode 2: 1 Holzbalken 2 Dämmstoff 3 Gipskartonplatten Anmerkung: In Leichtbauwänden müssen Ständer lokalisiert werden.
-
Seite 17: Ragen Und Antworten
Was ist mit Objekten, die in Fahrtrich- tung verlaufen? Zwischen 2 Elektroden, an die eine Spannung angelegt wird, bildet sich ein Der D-tect 100 ortet Objekte, die quer elektrisches Feld aus (Kondensator). zur Fahrtrichtung liegen. Objekte paral- Schichtdickenmessgeräte arbeiten häu- lel zur Fahrtrichtung können nicht geor-... - Seite 18 Ja, bei Metallständern wird die genaue Breite angezeigt. Minimaler Abstand zwischen Objekten? Funktioniert das Gerät auch bei Abstän- Kann der D-tect 100 auch bei der Su- den, die geringer als 2,5 cm sind? che von Heizungsrohren im Boden und in der Wand eingesetzt werden? Der D-tect 100 kann oberflächennahe...
- Seite 19 Fragen und Antworten Allgemeine Funktion und Daten Was passiert bei Ziegelstein, Poroton, Wie verhält sich der D-tect 100 bei Hohllochziegel, Sandstein (rund 70 % Feuchtigkeit? der Anwendungen)? Der D-tect 100 reagiert auf Wasser. Grundsätzlich können bei Wandmateri- Feuchte Stellen, die sich von trockener alien mit ausgeprägter Löcherstruktur...
- Seite 20 Wie wird ein schräges Objekt angezeigt/ nien, die man bei der Kreuzmessung erkannt? nacheinander ermittelt. Der Kreuzungspunkt Objekt/Gerät wird Kann man den D-tect 100 auch bei Re- angezeigt. Es erscheint ein Balken in gen im Freien benützen? entsprechender Tiefe. Wasser beeinflusst grundsätzlich den Funktioniert das Gerät auch in Altbau-...
- Seite 21 Breite pretation finden? des Holzbalkens. Das Gerät erfordert zur vollen Nutzung Wie verhält sich der D-tect 100 bei Fach- der Leistungsfähigkeit auch bei komple- werk (Holz in Mauerwerk)? Wird ein xeren Anwendungsfällen etwas Erfah- schräger Holzbalken im Altbau gefunden? rung und Übung.
- Seite 22 Wenn das Lichtfaserkabel in einem Leerrohr verlegt ist, kann es indirekt Materialunterscheidung und über dieses erkannt werden. Spannung Können Kunststoffleerrohre auch ohne Kann der D-tect 100 das Material ge- innenliegende Kabel gefunden werden? fundener Objekte oder anliegende Spannung anzeigen?
- Seite 23 Fragen und Antworten Kann man zugegipste Steckdosen/Ver- Warum befindet sich das Gerät nach teilerdosen und deren Hohlräume aus- dem Einschalten im Modus S? findig machen? Diese Einstellung ist für die am häu- Ja, solange sich die Schalterdose deut- figsten anzutreffenden Wandaufbauten lich von dem umgebenden Stein ab- wie Kalkstein, Hohllochziegel, Hohl- hebt.
- Seite 24 Fragen und Antworten Strahlung, Störung, Sicherheit Bilden die Strahlen des D-tect 100 ein geschlossenes Feld? Sicherheit – Hinweis zur Störabstrah- lung – ist das Gerät gefährlich? Der D-tect 100 sendet keine Strahlen aus. Den Sensor umgibt ein elektrisches Eine Gefahr geht von dem Gerät nicht Feld mit geschlossenen Feldlinien.
