EQ Energiezähler
Grundeinstellungen B-Serie
Um den Zugang zum M-Bus zu schützen gehen Sie wie folgt vor:
Wenn Sie die Sendeeinstellungen verändern möchten, gehen Sie wie folgt vor:
So schließen Sie die M-Bus-Schnittstelle an:

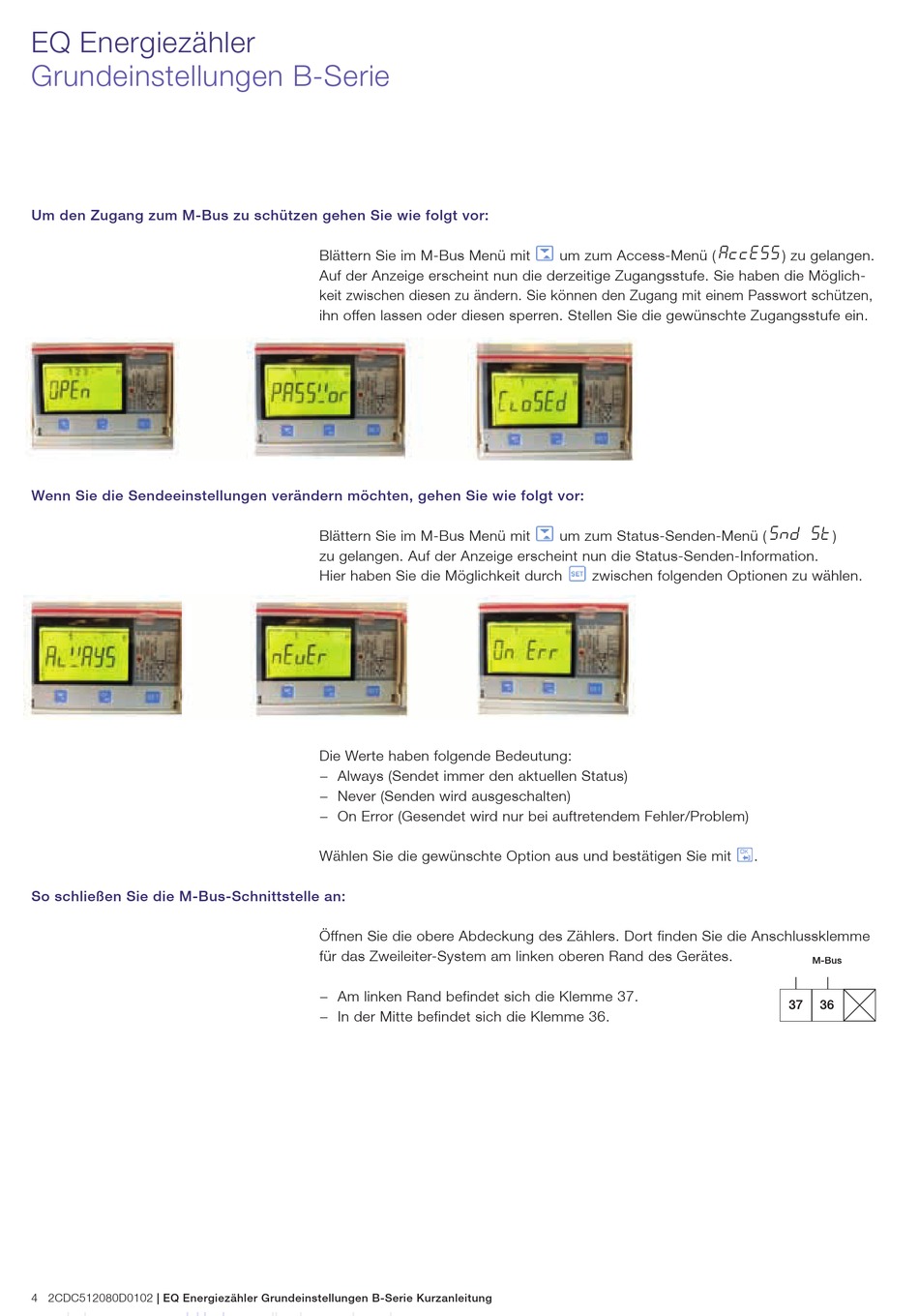

4 2CDC512080D0102 | EQ Energiezähler Grundeinstellungen B-Serie Kurzanleitung
Blättern Sie im M-Bus Menü mit
Auf der Anzeige erscheint nun die derzeitige Zugangsstufe. Sie haben die Möglich-
keit zwischen diesen zu ändern. Sie können den Zugang mit einem Passwort schützen,
ihn offen lassen oder diesen sperren. Stellen Sie die gewünschte Zugangsstufe ein.
Blättern Sie im M-Bus Menü mit
zu gelangen. Auf der Anzeige erscheint nun die Status-Senden-Information.
Hier haben Sie die Möglichkeit durch
Die Werte haben folgende Bedeutung:
− Always (Sendet immer den aktuellen Status)
− Never (Senden wird ausgeschalten)
− On Error (Gesendet wird nur bei auftretendem Fehler/Problem)
Wählen Sie die gewünschte Option aus und bestätigen Sie mit
Öffnen Sie die obere Abdeckung des Zählers. Dort finden Sie die Anschlussklemme
für das Zweileiter-System am linken oberen Rand des Gerätes.
− Am linken Rand befindet sich die Klemme 37.
− In der Mitte befindet sich die Klemme 36.
AccESS
um zum Access-Menü (
um zum Status-Senden-Menü (
zwischen folgenden Optionen zu wählen.
) zu gelangen.
Snd St
)
.
