Inhaltszusammenfassung für ABB EQ

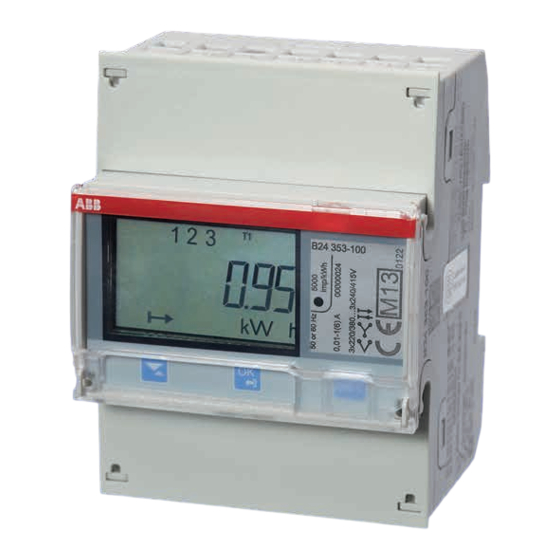

- Seite 1 EQ Energiezähler Grundeinstellungen B-Serie Kurzanleitung...
-
Seite 2: Grundeinstellungen B-Serie
Durch Betätigung der -Taste können Sie mit zwischen diesen Verhältnissen wählen und die Auswahl mit bestätigen. Um in das vorherige Menü zu gelangen einfach die OK-/Verlassen-Taste zwei Sekunden lang drücken. 2 2CDC512080D0102 | EQ Energiezähler Grundeinstellungen B-Serie Kurzanleitung... -
Seite 3: Einstellung Der Messwerke
Adress-Menü ( ) zu gelangen und bestätigen Sie mit . Auf der Anzeige erscheint nun die Adresse. Hier können Sie durch die Eingabe von zwischen 250 Adressen wählen und mit bestätigen. EQ Energiezähler Grundeinstellungen B-Serie Kurzanleitung | 2CDC512080D0102 3... - Seite 4 Öffnen Sie die obere Abdeckung des Zählers. Dort finden Sie die Anschlussklemme für das Zweileiter-System am linken oberen Rand des Gerätes. − Am linken Rand befindet sich die Klemme 37. − In der Mitte befindet sich die Klemme 36. 4 2CDC512080D0102 | EQ Energiezähler Grundeinstellungen B-Serie Kurzanleitung...
-
Seite 5: Modbus-Einstellungen
Paritäts-Menü ( ) zu gelan- gen und bestätigen Sie mit nonE Durch die Eingabe von können Sie nun mit zwischen keiner( EvEn gerader( ) und ungerader ( ) Parität wählen. EQ Energiezähler Grundeinstellungen B-Serie Kurzanleitung | 2CDC512080D0102 5... -
Seite 6: Einstellung Von Impulsausgängen
Impulsausganges mit können Sie mit zwischen Größe ( FrE9 Len9th 0UtPUt Frequenz ( ), Impulslänge ( ) und Ausgang ( ) blättern. Durch Betätigung von lassen sich diese Werte manuell verändern. 6 2CDC512080D0102 | EQ Energiezähler Grundeinstellungen B-Serie Kurzanleitung... -
Seite 7: Einstellung Von Alarmen
Sie finden die vertikal angebrachte Anschlussklemme für die Alarmausgänge am linken unteren Rand des Gerätes. − An Klemme 13 ist der Minuspol anzuschließen. − Klemme 15 dient als Alarmausgang eins. − Klemme 16 dient als Alarmausgang zwei. EQ Energiezähler Grundeinstellungen B-Serie Kurzanleitung | 2CDC512080D0102 7... - Seite 8 Telefax: +49 (0)6221 701 1325 wir uns jederzeit ohne Vorankündigung vor. E-Mail: info.desto@de.abb.com Bei Bestellungen sind die jeweils vereinbarten Beschaffenheiten maßgebend. Die ABB AG über- www.abb.de/stotzkontakt nimmt keinerlei Verantwortung für eventuelle Fehler oder Unvollständigkeiten in diesem Dokument. ABB Stotz-Kontakt / Striebel & John...
