Aufbau
Die KRÄNZLE 160 TS T + 195 TS T - Hochdruckreiniger sind fahrbare

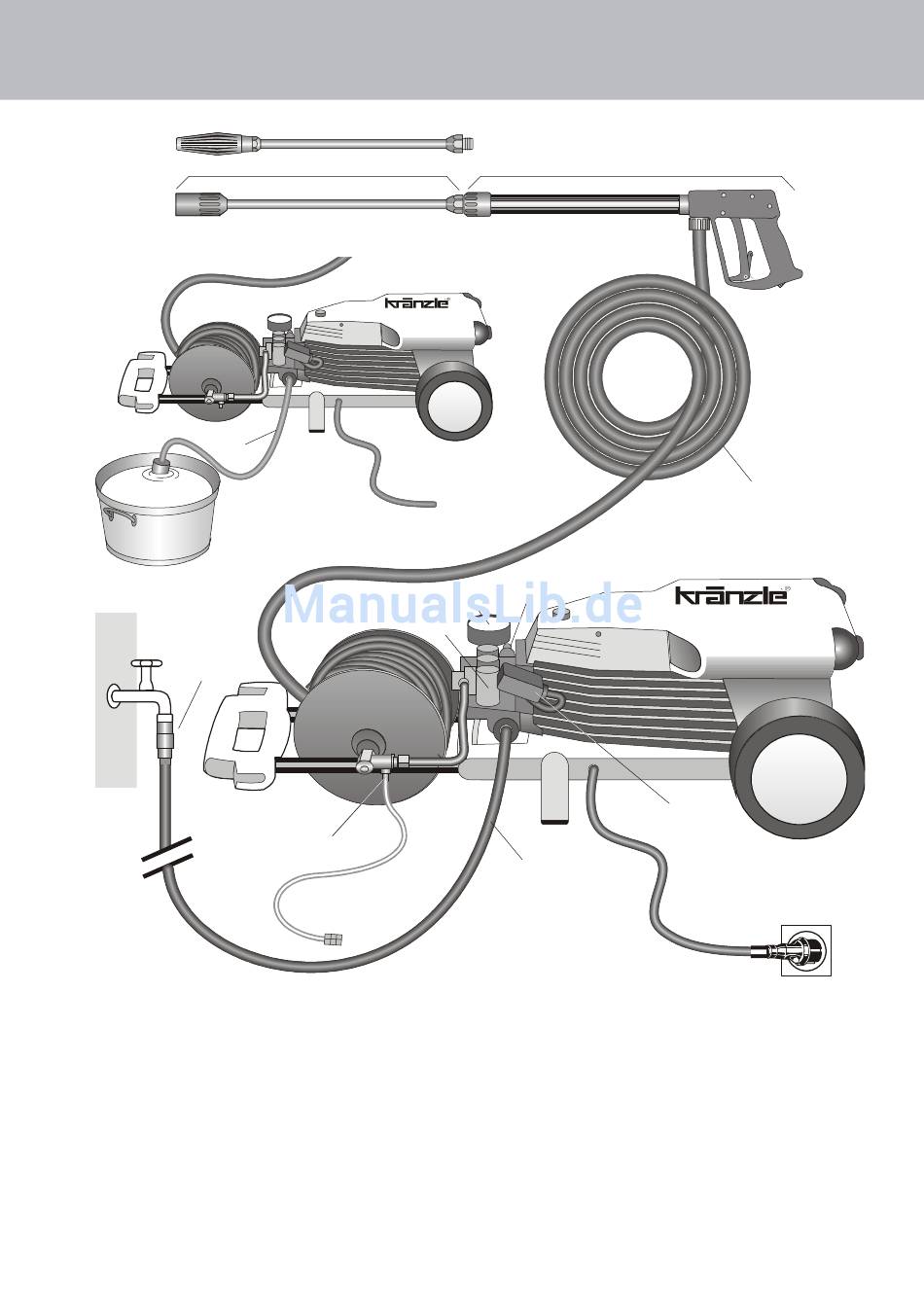

Maschinen. Der Aufbau ist aus dem Schema zu ersehen.
Funktion
1 Zulauf Wasseranschluß mit Filter
2 Ansaugschlauch mit Filterkorb
(Sonderzubehör) Best. Nr. 15.038 3
3 Hochdruckpumpe
4 Manometer mit Glyzerinfüllung
5 Druckregelventil-Sicherheitsventil
5a Elektro Start-Stop
Beschreibung
9.1
9
4
3
6
6 Hochdruck-Injektor für Waschmittel
(nicht bei K 195 TST)
7 Hochdruckschlauch
8 Spritzpistole
9 Wechsel-Strahlrohr mit Regeldüse
9.1 Wechsel-Strahlrohr mit Vario-Jet 03
bei K 195 TS T
10 Rückflussverhinderer (siehe Seite 7)
8
5
5a
1
7
