Einbau

Abschaltelektronik
Die Geräte sind mit einem Schiebeschalter
(5) versehen, der es über eine Abschaltelek-
tronik erlaubt, das Eingangssignal beim Un-
terschreiten des Schaltpunktes von 4,08 ±
Schaltdifferenz auf 0 mA zu setzen. Da-
durch wird erreicht, dass der pneumatische
Ausgang bis auf etwa 100 mbar entlüftet,
um z. B. die Dichtschließfunktion eines Stell-
ventils zu gewährleisten.
2 Einbau

2.1 Montage

Zubehör:
Elektropneumatische Anschlussleiste Bau-
form F zum Crimpen für
– Schlauch-Steckbefestigung
– Schlauch-Schraubbefestigung 1400-5962
Die Einschubgeräte werden vorwiegend in
fertig verdrahteten 19"-Baugruppenträgern
geliefert. Sie sind dann Bestandteil einer
vorgefertigten Automationseinheit.
Die elektrischen Steckverbinder entsprechen
DIN 41612 (Bauform F), die integrierten
pneumatischen Steckverbindungen schließen
die Luftleitungen beim Herausziehen der
Geräte dicht ab.
6
EB 6127

2.2 Elektrischer Anschluss

Der elektrische Anschluss ist durch den Bau-
gruppenträger vorgegeben, der Klemmen-
anschluss ist Bild 3 zu entnehmen.
1400-5963

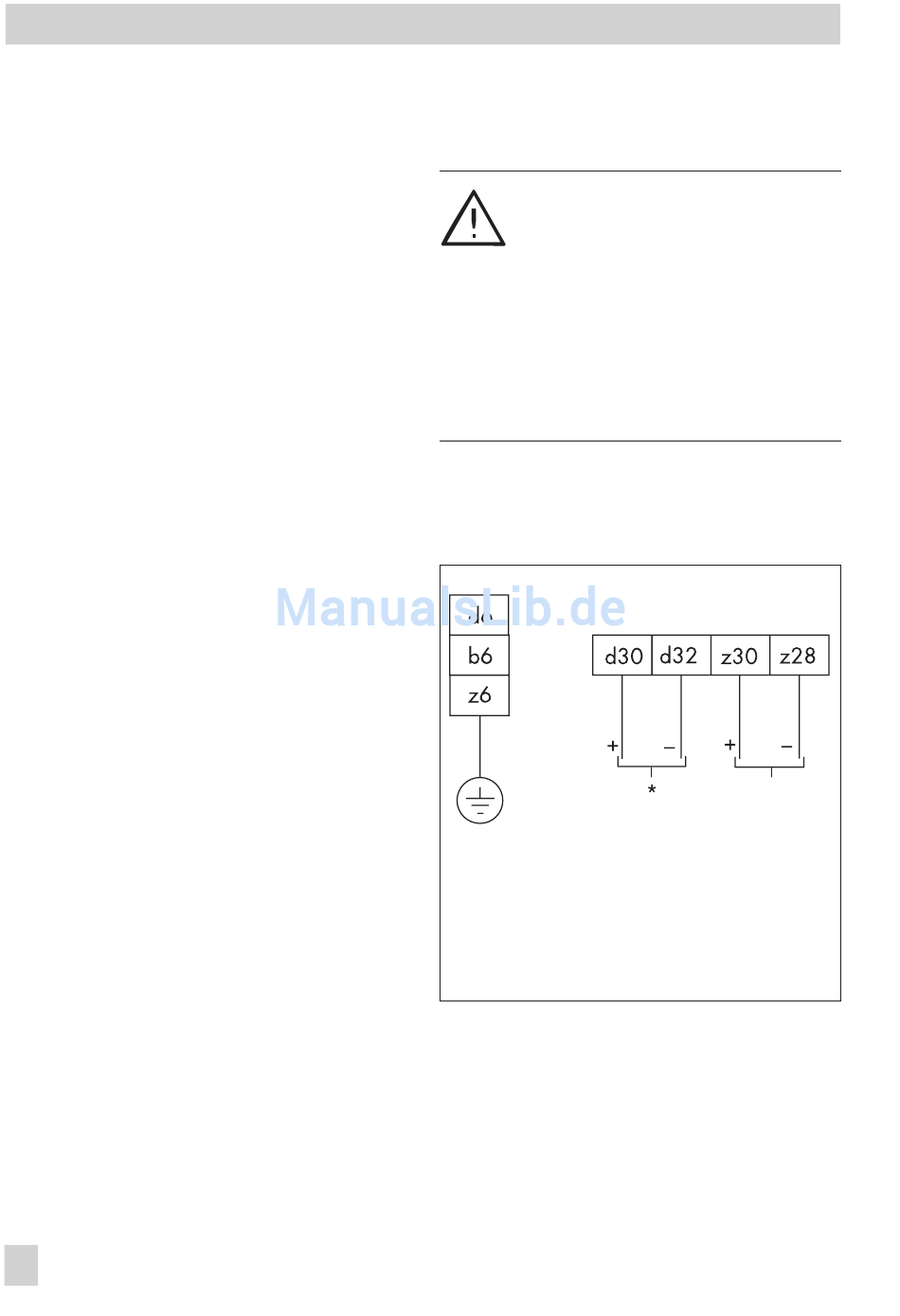

Bild 3 · Klemmenanschluss
Für die elektrische Installation sind
die einschlägigen elektrotechni-
schen Vorschriften und die Unfall-
verhütungsvorschriften des Bestim-
mungslandes zu beachten.
In Deutschland sind dies die VDE-
Vorschriften und die Unfallverhü-
tungsvorschriften der Berufsgenos-
senschaft.
2
Eingang 4 bis 20 mA
* nur bei Typ 6127-02/-04
mit 2 i/p-Umformeinheiten
1
