1.4 Wirkungsweise
Die Geräte bestehen aus einer i/p-Umfor-
mereinheit und einem nachgeschalteten Vo-
lumenverstärker.
Der zugeführte Gleichstrom i fließt durch die
im Feld eines Permanentmagneten (3) lie-
gende Tauchspule (2). An dem Waagebal-
ken (1) wird die dem Strom proportionale
Kraft der Tauchspule gegen die Kraft des
Staudruckes ausgewogen, die der aus der
Düse (7) austretende Strahl an der Prallplat-
te (6) erzeugt.
Die Zuluft versorgt den Verstärker (9) und
strömt über die Vordrossel (8) und Düse (7)
gegen die Prallplatte (6).

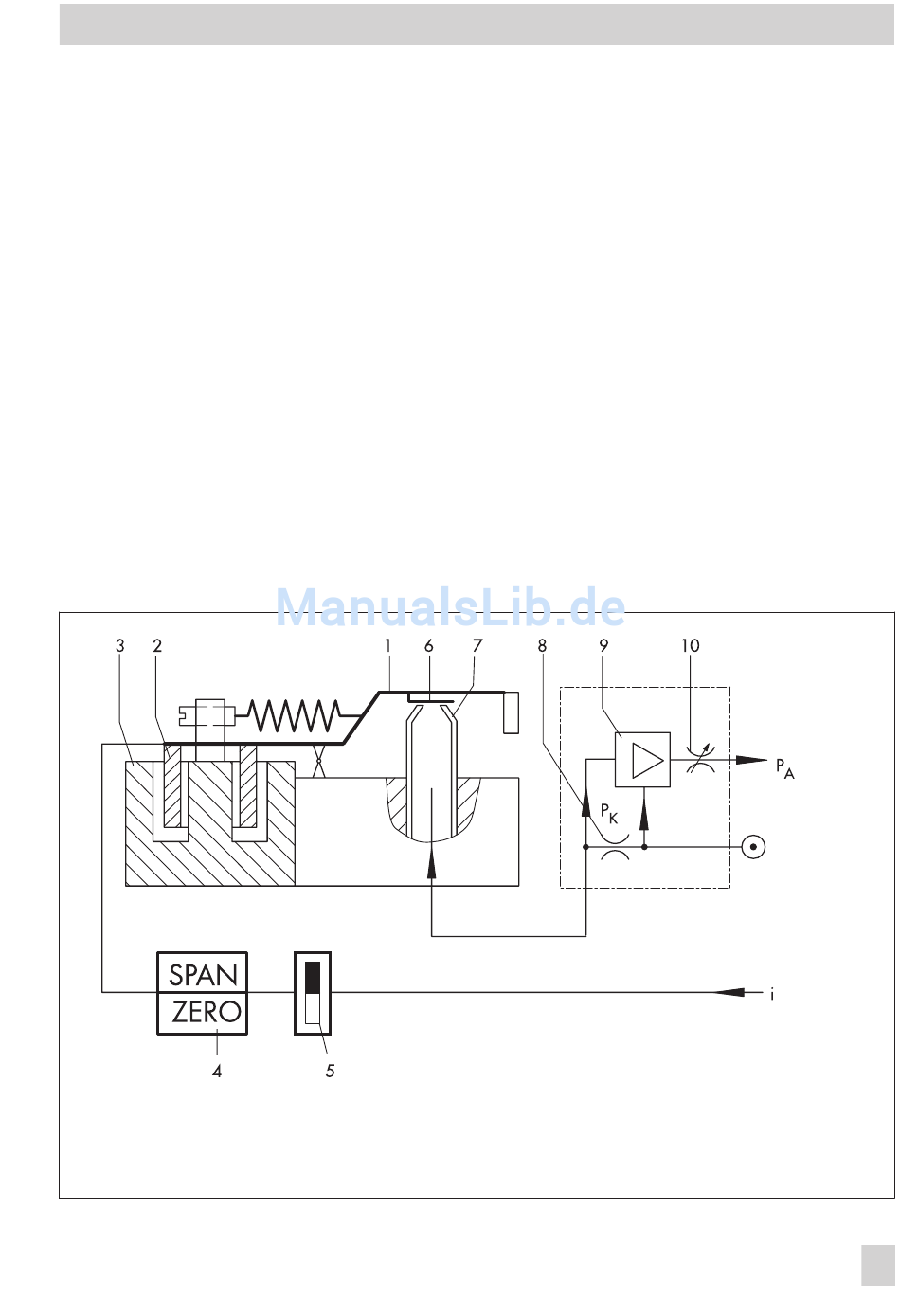

Bild 2 · Wirkbild
Vergrößert sich der Eingangsstrom und die
damit zusammenhängende Kraft der Tauch-
spule, so nähert sich die Prallplatte (6) der
Düse (7). Dadurch erhöht sich der Staudruck
und der sich aus der Drossel (8) bildende
Kaskadendruck p
bis er dem Eingangsstrom entspricht.
Der Nachgeschaltete Volumenverstärker (9)
verstärkt die Luftleistung der i/p-Umformer-
einheit und steuert dann ein Stelldrucksignal
p
von 0 bis 1 bar aus.
A
Die Luftlieferung des Ausgangssignals kann
an der Volumendrossel (10) auf Q
Q
max
Messanfang und Messspanne sind an den
Potentiometern ZERO und SPAN (4) einstell-
bar.
1 Waagebalken
2 Tauchspule
3 Permanentmagnet
4 Einsteller Nullpunkt und Spanne
5 Schiebeschalter Abschaltelektronik
. Dieser steigt so lange,
K
gestellt werden.
6 Prallplatte
7 Düse
8 Vordrossel
9 Verstärker
10 Volumendrossel Q
Beschreibung
oder
min
5
EB 6127
