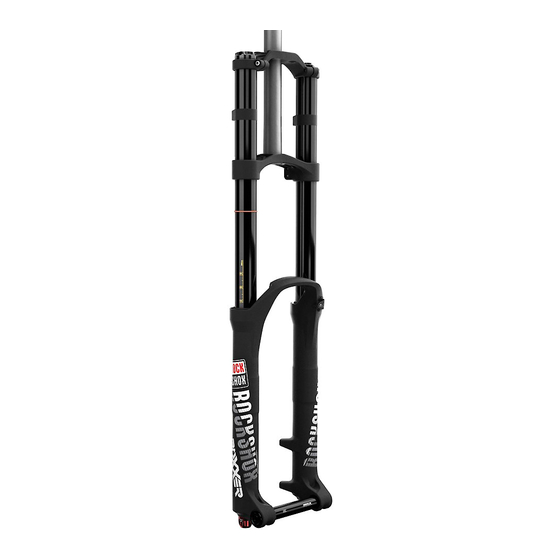

Inhaltszusammenfassung für Rock Shox Boxxer World Cup

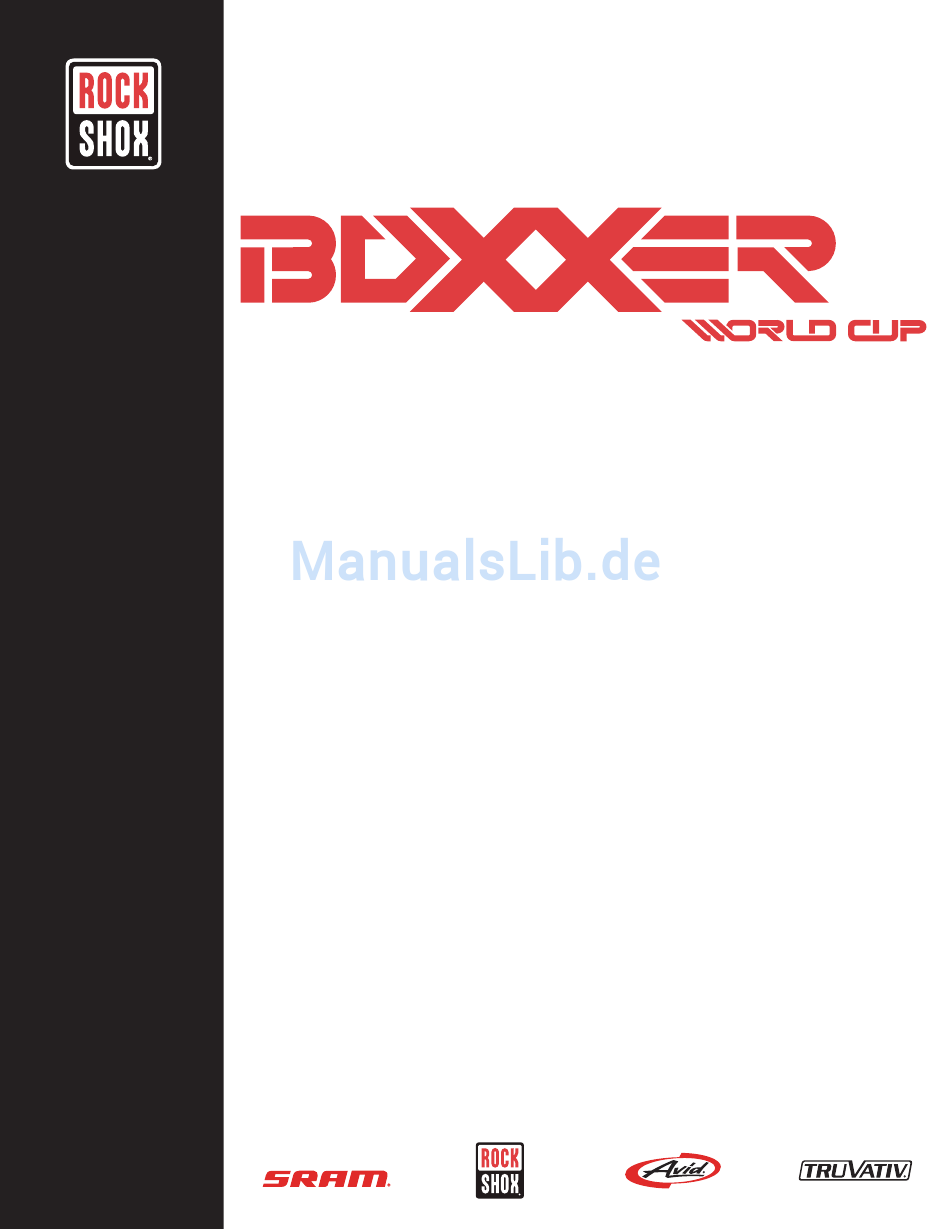

- Seite 1 2010 Technisches Handbuch...
-
Seite 2: Wartung Von Rockshox-Federungen
GEWÄHRLEISTUNG DER SRAM LLC SRAM garantiert vom Erstkaufdatum an für zwei Jahre, dass das Produkt frei von Mängeln in Material oder Verarbeitung ist. Diese Gewährleistung kann nur vom Erstkäufer in Anspruch genommen werden und ist nicht übertragbar. Ansprüche aus dieser Gewährleistung sind über den Händler, bei dem das Fahrrad oder die SRAM- Komponente erworben wurde, geltend zu machen. -
Seite 3: Inhaltsverzeichnis
INHALT ERSTE SCHRITTE ................................................4 ERSATZTEILE ......................................................WERKZEUGE ......................................................EINSTELLUNGEN NOTIEREN ................................................ÖLMENGENTABELLE ................................................... DREHMOMENTTABELLE..................................................AUFBAU ........................................................6 AUSBAU DER GABEL ..............................................8 AUSBAU DES UNTEREN GABELBEINS ........................................9 WARTUNG DER DICHTUNGEN ..........................................11 AUSBAU DER STAUBABSTREIFER UND ÖLDICHTUNGEN ...................................... EINBAU DER STAUBABSTREIFER UND ÖLDICHTUNGEN ......................................2 WARTUNG VON LUFTFEDERN..........................................13 AUSBAUANLEITUNG FÜR LUFTFEDERN ............................................ -
Seite 4: Erste Schritte
ER WORLD CUP – TECHNISCHES HANDBUCH E R S T E S C H R I T T E In diesem Handbuch finden Sie detaillierte Schrittanleitungen für die routinemäßige Wartung Ihrer BoXXer-Federgabel. ERSATZTEILE Zur Wartung Ihrer Gabel benötigen Sie neue Ersatzteile wie Staubdichtungen, O-Ringe, Öl usw. Stellen Sie sicher, dass Sie über alle Teile verfügen, bevor Sie mit der Wartung beginnen. -
Seite 5: Einstellungen Notieren
Federtechnologie Dämpfertechnologie Oberes (Nicht- Unteres Gabelbein Oberes Gabelbein Unteres Gabelbein (Antriebsseite) Gabelbein Antriebsseite) Solo Air mit BoXXer World Cup Mission Control DH Volumeneinstellung DREHMOMENTTABELLE Teil/Befestigung Werkzeugmaß Drehmoment Maxle DH (Nicht-Antriebsseite) 6 mm Maxle DH (Antriebsseite) 6 mm N·m Gabelkopf-Schrauben 7,3 N·m Untere Schrauben 7,3 N·m... -
Seite 6: Aufbau
ER WORLD CUP – TECHNISCHES HANDBUCH AU F BAU Gabelschaft Oberer Gabelkopf Lowspeed-Druckstufeneinsteller Luftventilkappe Highspeed-Druckstufeneinsteller Durchschlagswiderstand- Einsteller Rahmenanschlag Unterer Gabelkopf Oberes Rohr Bremsleitungsführungen Unteres Gabelbein Federwegende- Zugstufeneinsteller Untere Schraube Federweganfang- Zugstufeneinsteller Maxle Lite DH... -
Seite 7: Sicherheit Zuerst
ER WORLD CUP – TECHNISCHES HANDBUCH SICHERHEIT ZUERST! SRAM legt größten Wert auf IHRE Sicherheit. Bitte tragen Sie stets einen Augenschutz und Schutzhandschuhe, wenn Sie Ihre RockShox-Federung warten. Schützen Sie sich selbst! Tragen Sie Sicherheitskleidung! -
Seite 8: Ausbau Der Gabel
Oberes Gabelbein Unteres Gabelbein 6-mm-Inbusschlüssel den Maxle DH und entfernen (Antriebsseite) Gabelbein Antriebsseite) Solo Air mit BoXXer World Cup Mission Control DH Volumeneinstellung Sie ihn vollständig. Ziehen Sie das Laufrad nach DREHMOMENTTABELLE Teil/Befestigung Werkzeugmaß Drehmoment Maxle DH (Nicht-Antriebsseite) 6 mm 8 Klicks unten, um es aus der Gabel auszubauen. -
Seite 9: Ausbau Des Unteren Gabelbeins
ER WORLD CUP – TECHNISCHES HANDBUCH A U SB AU DE S U N T E R E N G A BE L BE IN S Fixieren Sie eines der oberen Rohre direkt unterhalb der Abdeckkappe in einem Montageständer, und platzieren Sie eine Ölauffangwanne unter der Gabel, um jegliches auslaufende Öl aufzufangen. - Seite 10 ER WORLD CUP – TECHNISCHES HANDBUCH A U S B A U D ES U N T ER EN G ABE L BE IN S ( F OR T S E T ZUN G ) Schrauben der Federführungsstange um drei bis vier Umdrehungen.
-
Seite 11: Wartung Der Dichtungen
ER WORLD CUP – TECHNISCHES HANDBUCH WA R T U NG DE R DIC H T U NGE N EI N F Ü HR U N G Die Dichtungen von Federgabeln sind Verschleißteile und müssen regelmäßig gewartet werden. Wie häufig die Dichtungen ersetzt werden müssen, hängt von der Verwendungshäufigkeit, dem Gelände, dem Körpergewicht des Fahrers und dem Gabeltyp ab. -
Seite 12: Einbau Der Staubabstreifer Und Öldichtungen
ER RACE – TECHNISCHES HANDBUCH EI N B A U D E R STA U BA BS TR EI F ER U N D Ö LD IC HT UN GE N Setzen Sie die neue Öldichtung so in das STUFE Einbauwerkzeugs ein, dass die eingekerbte Seite zu sehen ist. -
Seite 13: Wartung Von Luftfedern
ER WORLD CUP – TECHNISCHES HANDBUCH WA R T U NG VON L U F T F E DE R N A U S B A U A NL EI TU NG F ÜR L UF T F ED ER N Wichtig: Stellen Sie Sicher, dass der gesamte Druck aus dem Solo-Air-System abgelassen ist, bevor Sie fortfahren. -
Seite 14: Wartung Der Luftfeder
ER WORLD CUP – TECHNISCHES HANDBUCH WARTUNG DER LUFTFEDER Sprühen Sie Isopropyl-Alkohol auf die Innen- und Außenseite des oberen Rohrs. Säubern Sie die Außenseite des oberen Rohrs mit einem Lappen. Wickeln Sie einen sauberen Lappen um einen langen Stift, und führen Sie diesen in das obere Rohr ein, um es von innen zu reinigen. - Seite 15 ER WORLD CUP – TECHNISCHES HANDBUCH EI N B AU F Ü R LU FT F E DER N Schieben Sie die Grundplatte, die Wellen- scheibe, die Aluminium-Unterlegscheibe, den Durchschlagsanschlag des Negativ-Kolbens, den Negativ-Kolben, den oberen Anschlag und die Blende von der Luftführungsstange. Sprühen Sie Isopropyl-Alkohol auf die Luftführungsstange, und wischen Sie sie mit einem Lappen ab.
- Seite 16 ER WORLD CUP – TECHNISCHES HANDBUCH EI N B A U F Ü R L U F T F EDE R N ( FO R T S E TZ UN G ) Montieren Sie den Sprengring auf eine große Innensprengringzange. Drücken Sie die Grundplatte mit der Zange in das obere Rohr, während Sie den Sprengring in die Nut einsetzen.
-
Seite 17: Wartung Des Dämpfers
ER WORLD CUP – TECHNISCHES HANDBUCH WA R T U N G DE S DÄ M P F E R S A U S B A U / WA R TUN G DE S DÄM P FE R S Drehen Sie den blauen Hispeed- Druckstufeneinsteller im Uhrzeigersinn, um die Position für die maximale Druckstufe einzustellen Notieren Sie sich die Einstellungen... -
Seite 18: Ausbau/Wartung Des Dämpfers (Fortsetzung)
ER WORLD CUP – TECHNISCHES HANDBUCH A U S B A U / WA RT U NG DE S D ÄM P FE R S ( F OR T S E T ZU N G) Schieben Sie den Dichtkopf von der Dämpferführungsstange. - Seite 19 ER WORLD CUP – TECHNISCHES HANDBUCH EI N B A U D E S DÄ M P F ER S (F OR TS E TZ UN G) Schieben Sie die Zugstufendämpfer- Führungsstange in den Dichtkopf, sodass nur noch soviel von der Führungsstange freiliegt, dass Sie sie mit den Fingern fassen können.
-
Seite 20: Einbau Des Unteren Gabelbeins
ER WORLD CUP – TECHNISCHES HANDBUCH E I N B A U DE S U N T E R E N G A BE L BE IN S Sprühen Sie Isopropyl-Alkohol auf die oberen Rohre, und wischen Sie sie mit einem sauberen Lappen ab. - Seite 21 ER WORLD CUP – TECHNISCHES HANDBUCH E I N B A U DE S U N T E R E N G A BE L BE I N S ( FO R T S E TZ UN G ) Prüfen Sie, ob sich in den Gewinden der Führungsstangen Öl befindet.
-
Seite 22: Einbau Der Gabel
ER WORLD CUP – TECHNISCHES HANDBUCH E IN B AU DE R G A BE L EI N F ÜHR UN G Der Wiedereinbau der Gabel ist der abschließende Schritt bei der Wartung Ihrer BoXXer-Gabel. Nachdem Sie die Gabel in das Fahrrad eingebaut haben, kann die Fahrt losgehen! Schieben Sie die oberen Rohre jeweils durch den unteren Gabelkopf. - Seite 23 ER WORLD CUP – TECHNISCHES HANDBUCH EI N B A U D ER G ABE L ( F OR T S E T ZU N G) Ziehen Sie die Schrauben des unteren Gabelkopfes 7,3 N·m fest. Ziehen Sie die beiden Schrauben des oberen Gabelkopfes mit 7,3 N·m fest.
