Kupplungs-Fahrradträger K
Portabiciclette per gancio di traino
Teile Nr.
N° componenti
15
15
15

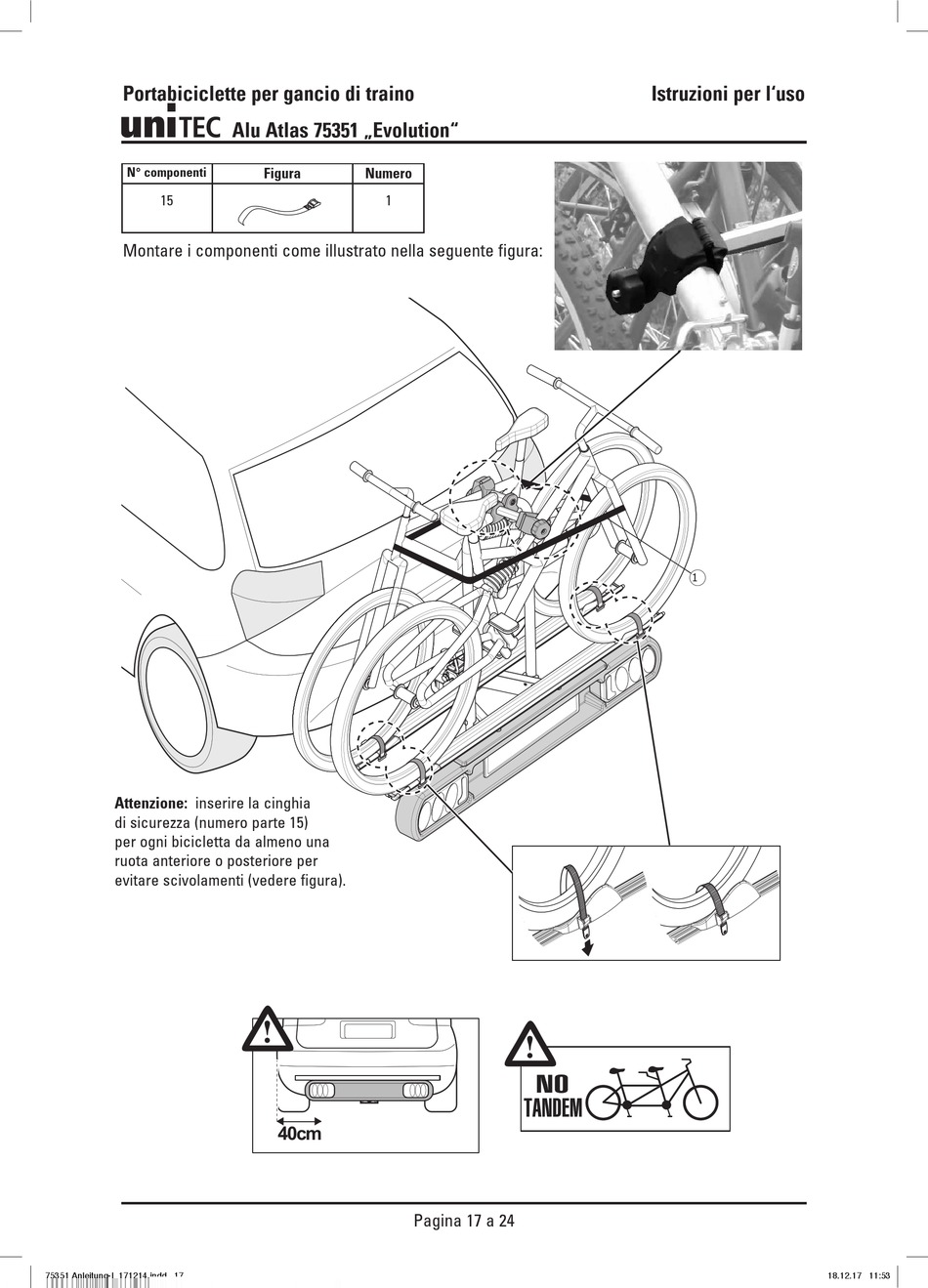

Montare i componenti come illustrato nella seguente figura:
Attenzione: inserire la cinghia
di sicurezza (numero parte 15)
per ogni bicicletta da almeno una
ruota anteriore o posteriore per
evitare scivolamenti (vedere figura).
75351 Anleitung-I_171214.indd 17
Alu Atlas 75351 „Evolution"
Alu Atlas 75351 „Evolution"
Abbildung Anzahl
Figura Numero
1 1
~
2,5 m
2,5 m 1
40cm
40cm
