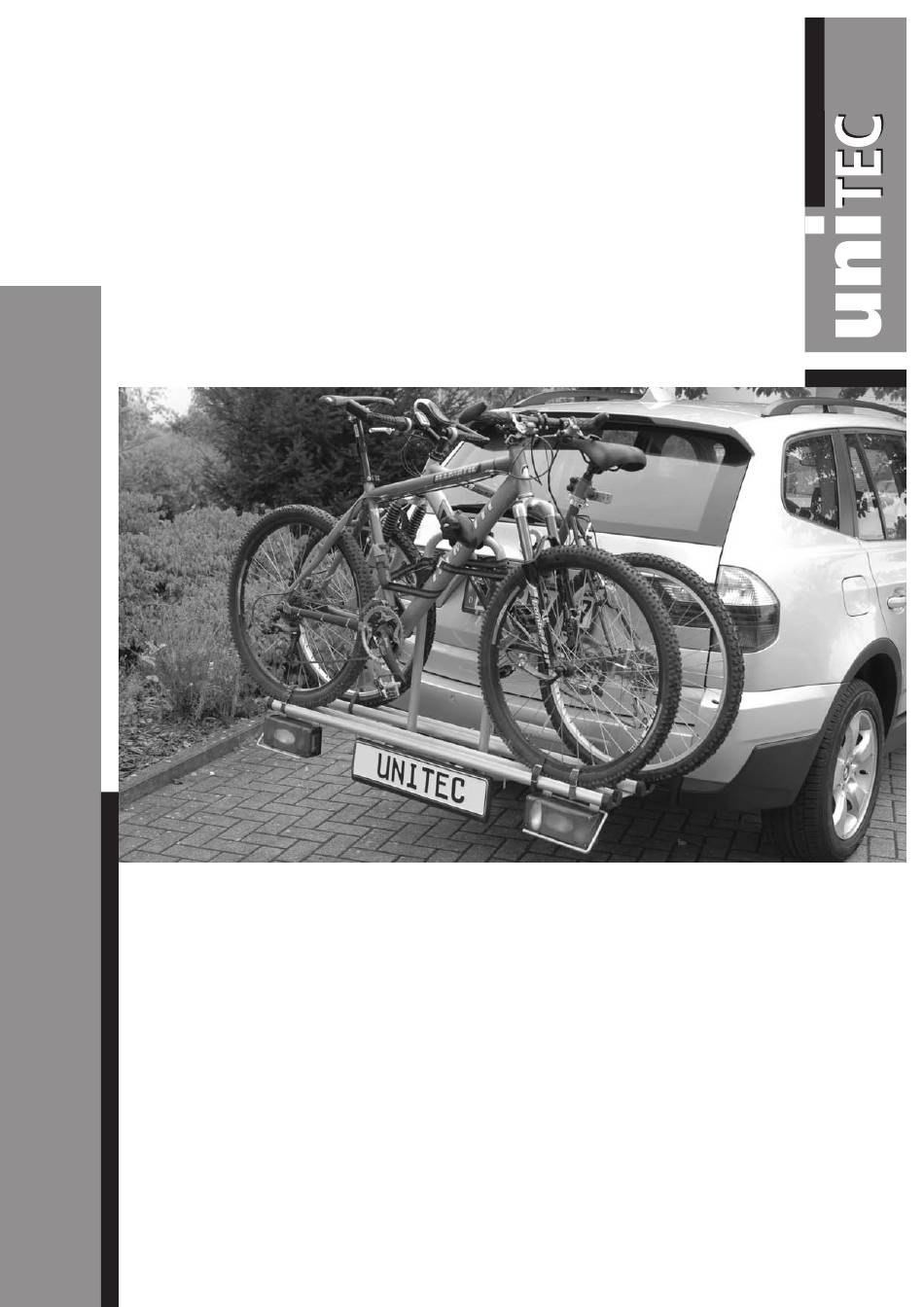

Art.-Nr. 75361
- zum Transport von 2 Fahrrädern (Mit Art. 75362 auf 3 Fahrräder erweiterbar)
- Spannungsversorgung 13-polig
- kein Eintrag in die Fahrzeugpapiere
- keine TÜV-Vorführung erforderlich
- mit wenigen Handgriffen am Fahrzeug montiert und betriebsbereit
- komfortables Aufsetzen der Fahrräder in niedriger Höhe
Betriebsanleitung Alu Primus
Inhaltsverzeichnis
1.
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2.
Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.
Werkzeug für den Zusammenbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
4.
Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
5.
Zuordnung der Einzelteile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
6.
Zusammenbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
7.
Kupplungs-Fahrradträger auf Anhängerkupplung montieren . . . . . . . . . . . . . . . . . . . . . . . . . . 12
8.
Fahrrad am Kupplungs-Fahrradträger montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
9.
Öffnen des Kofferraums . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
10.
Möglichkeiten zur Diebstahlsicherung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
11.
Hinweise zur Pflege und Lagerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
12.
Umwelthinweise und Entsorgungsmaßnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
13.
Garantie, Service, Hersteller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Unitec Alu Primus
Inhaltszusammenfassung für Unitec Alu Primus
-
Seite 1: Inhaltsverzeichnis
- mit wenigen Handgriffen am Fahrzeug montiert und betriebsbereit - komfortables Aufsetzen der Fahrräder in niedriger Höhe Betriebsanleitung Alu Primus Inhaltsverzeichnis Sicherheitshinweise ............. . 2 Bestimmungsgemäßer Gebrauch . -
Seite 2: Sicherheitshinweise
Alu Primus 75361 Sehr geehrte Kunden, vielen Dank, dass Sie sich für den Kupplungs-Fahrradträger Unitec Alu Primus entschieden haben. Mit diesem Gerät können sie einfach und komfortabel 2 (max. 3) Fahrräder mit ihrem PKW transportieren. Dieser Kupplungs-Fahrradträger wird als Bausatz geliefert. - Seite 3 Kupplungs-Fahrradträger Betriebsanleitung Alu Primus 75361 Abklappmechanismus: Warnung: Achten Sie immer darauf, dass der Abklappmechanismus fest verschlossen ist. Fahrtechnische Sicherheitshinweise Seitenwind: Reduzieren Sie bei Seitenwind die Fahrgeschwindigkeit! Bremsen, Beschleunigen, Kurvenfahren: Vermeiden Sie ruckartiges Bremsen und Beschleunigen! Vermeiden Sie ruckartige Lenkbewegungen! Rückwärts fahren und rückwärts einparken: Beachten Sie beim rückwärts Fahren und beim rückwärts Einparken die Gesamtlänge des...
-
Seite 4: Bestimmungsgemäßer Gebrauch
Kupplungs-Fahrradträger Betriebsanleitung Alu Primus 75361 2. Bestimmungsgemäßer Gebrauch Der Kupplungs-Fahrradträger dient zum Transport von 2 Fahrrädern (max. 3) auf der Anhängerkupplung eines PKW. Dieser PKW muss mit einer bauartgenehmigten Anhänger- kupplung ausgestattet sein. Der Kupplungs-Fahrradträger muss entsprechend dieser Betriebs- anleitung zusammengebaut werden. Im Fahrbetrieb müssen die entsprechenden gesetzlichen Bestimmungen (erlaubte Höchstgeschwindigkeit, höchst zulässiges Gesamtgewicht, etc.) -
Seite 5: Lieferumfang
Kupplungs-Fahrradträger Betriebsanleitung Alu Primus 75361 4. Lieferumfang Teile Nr. Abbildung Anzahl Maße Bezeichnung Schutzkappe für Profilschiene Beleuchtungsschutz (links) Beleuchtungsschutz (rechts) Bügel für Kennzeichenhalterung Beleuchtungseinheit Kennzeichenhalterung Basisrahmen U-Eisen Profilschiene Kabelbinder Kupplungsadapter Handgriff U-Bügel Haltearm 2,5 m Verzurrgurt 30 cm Felgenbänder M6 x 14... -
Seite 6: Zuordnung Der Einzelteile
Kupplungs-Fahrradträger Betriebsanleitung Alu Primus 75361 5. Zuordnung der Einzelteile Achtung: Wenn Sie mit diesen Einzelteilen arbeiten, achten Sie darauf, dass keine Kleinkinder in der Nähe sind. Der Kupplungs-Fahrradträger enthält Kleinteile, die verschluckt werden könnten! Seite 6 von 20... -
Seite 7: Zusammenbauen
Kupplungs-Fahrradträger Betriebsanleitung Alu Primus 75361 6. Zusammenbau Der Zusammenbau des Kupplungs-Fahrradträgers erfolgt in mehreren Arbeitsschritten. In diesem Abschnitt erklären wir diese Arbeitsschritte einzeln in der erforderlichen Reihenfolge: Schritt 1 Packen Sie die einzelnen Bauteile Ihres Kupplungsfahrradträgers aus und sortieren Sie diese anhand der Zeichnung auf Seite 5 (Lieferumfang). - Seite 8 Kupplungs-Fahrradträger Betriebsanleitung Alu Primus 75361 Schritt 3 Für diesen Aufbauschritt benötigen Sie folgende Bauteile: Teile Nr. Abbildung Anzahl Teile Nr. Abbildung Anzahl Montieren Sie diese Teile wie in der folgenden Grafik abgebildet: Seite 8 von 20...
- Seite 9 Kupplungs-Fahrradträger Betriebsanleitung Alu Primus 75361 Schritt 4 Für diesen Aufbauschritt benötigen Sie folgende Bauteile: Teile Nr. Abbildung Anzahl Teile Nr. Abbildung Anzahl Montieren Sie diese Teile wie in der folgenden Grafik abgebildet: Achtung: 1) Nummernschild-Beleuchtung nach innen 2) Rückfahrscheinwerfer (weißes Glas) auf Beifahrerseite Hinweis: Montieren Sie vor der ersten Fahrt ein Nummernschild, das mit dem Nummernschild Ihres Fahrzeuges übereinstimmt!
- Seite 10 Kupplungs-Fahrradträger Betriebsanleitung Alu Primus 75361 Schritt 5 Für diesen Aufbauschritt benötigen Sie folgende Bauteile: Teile Nr. Abbildung Anzahl Teile Nr. Abbildung Anzahl Montieren Sie diese Teile wie in der folgenden Grafik abgebildet: Seite 10 von 20...
- Seite 11 Kupplungs-Fahrradträger Betriebsanleitung Alu Primus 75361 Schritt 6 Für diesen Aufbauschritt benötigen Sie folgende Bauteile: Teile Nr. Abbildung Anzahl Teile Nr. Abbildung Anzahl Montieren Sie diese Teile wie in der folgenden Grafik abgebildet: Hinweis: Bei Leerfahrten muss der Haltearm festgezogen werden, damit sich dieser während der Fahrt nicht lockert bzw.
-
Seite 12: Kupplungs-Fahrradträger Auf Anhängerkupplung Montieren
Kupplungs-Fahrradträger Betriebsanleitung Alu Primus 75361 7. Kupplungs-Fahrradträger auf Anhängerkupplung montieren Achtung: Wenn Sie den Kupplungs-Fahrradträger auf die Anhängerkupplung Ihres PKW montieren, muss der Motor abgestellt, die Zündung ausgeschaltet und die Handbremse angezogen sein! Das Montieren des Kupplungs-Fahrradträgers auf die Anhängerkupplung des PKW erfolgt in mehreren Arbeitsschritten. -
Seite 13: Fahrrad Am Kupplungs-Fahrradträger Montieren
Kupplungs-Fahrradträger Betriebsanleitung Alu Primus 75361 8. Fahrrad am Kupplungs-Fahrradträger montieren Achtung: Wenn Sie ein Fahrrad am Kupplungs-Fahrradträger montieren, muss der Motor abgestellt, die Zündung ausgeschaltet und die Handbremse angezogen sein! Das Fahrzeug muss waagrecht stehen. Das Montieren eines Fahrrades am Kupplungs-Fahrradträger erfolgt in mehreren Arbeits- schritten. -
Seite 14: Öffnen Des Kofferraums
Kupplungs-Fahrradträger Betriebsanleitung Alu Primus 75361 Schritt 3 Alle Fahrräder wieder mit Felgen- bänder sichern. Vorderrad mit zwei Felgenbändern, Hinterrad mit einem Felgenband. Beide Fahrräder mit beiliegendem Verzurrgurt am U-Bügel zusätzlich befestigen. 9. Öffnen des Kofferraums Schritt 1 Mit einer Hand den Träger stützen, mit der anderen den Hebel für Abklapp-... -
Seite 15: Möglichkeiten Zur Diebstahlsicherung
Kupplungs-Fahrradträger Betriebsanleitung Alu Primus 75361 10. Möglichkeiten zur Diebstahlsicherung Kupplungs-Fahrradträger gegen Diebstahl sichern: Ziehen Sie den Schlüssel ab und lassen Sie den Schließzylinder durch Drücken einrasten. Zum Öffnen Schlüssel einstecken und nach links drehen. Vor Beginn jeder Fahrt darauf achten, dass der Träger abgeschlossen und der Schlüssel... -
Seite 16: Umwelthinweise Und Entsorgungsmaßnahmen
Kupplungs-Fahrradträger Betriebsanleitung Alu Primus 75361 12. Umwelthinweise und Entsorgungsmaßnahmen Beachten Sie unbedingt die folgenden Hinweise zur umweltgerechten Entsorgung von Verpackungsmaterial und Produkt. Verpackungsmaterial entsorgen Hinweis: Entsorgen Sie das Verpackungsmaterial umweltgerecht (Papier und Karton zum Papiermüll, Kunststoff zum Kunststoffmüll, Verpackungsmaterial aus Metall zum Metallmüll). - Seite 17 Seite 17 von 20...
- Seite 18 Seite 18 von 20...
- Seite 19 Seite 19 von 20...
- Seite 20 Hersteller Inter-Union Technohandel GmbH, Klaus von Klitzing Str. 2, D-76829 Landau Seite 20 von 20...
