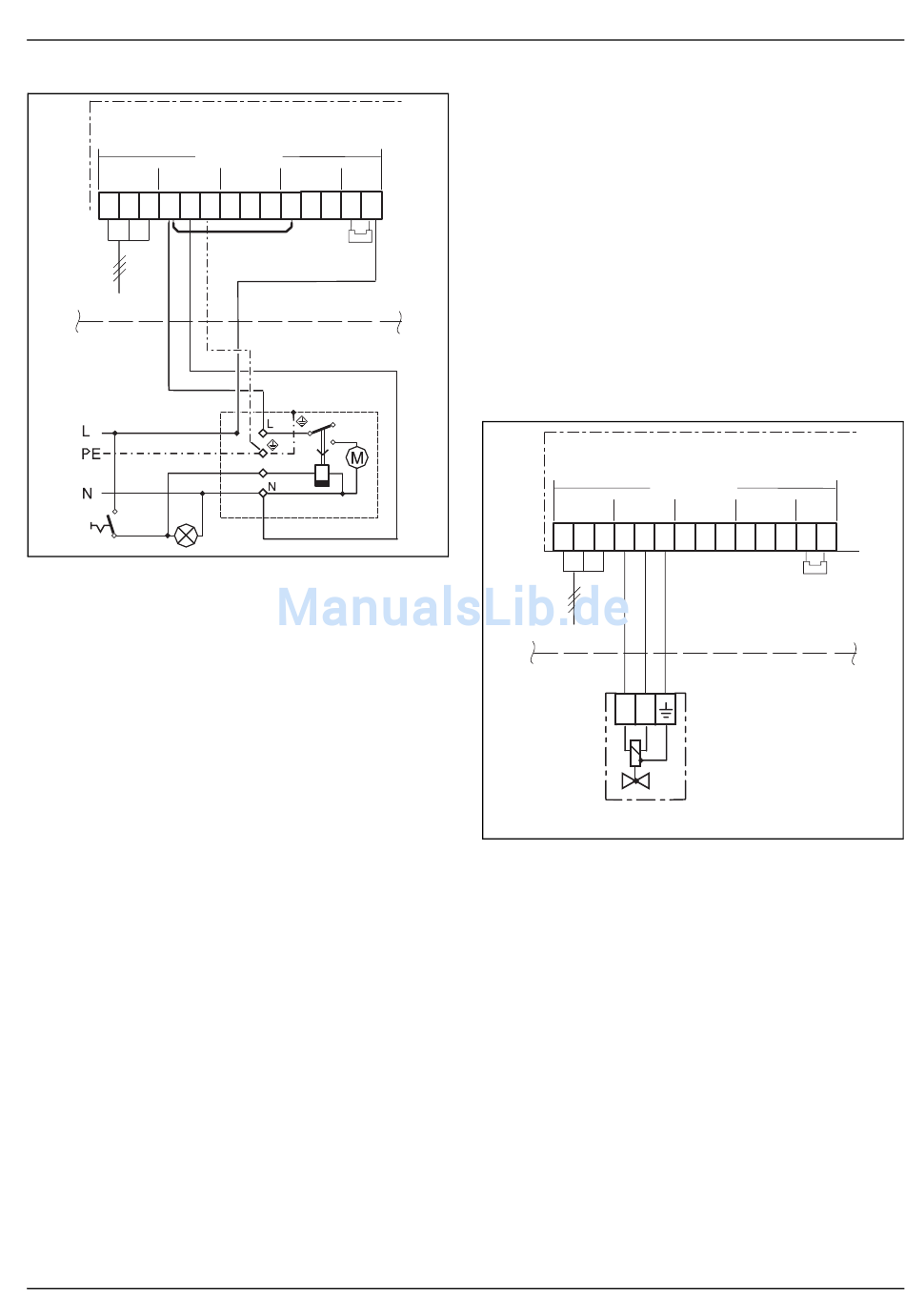

230V
A1
1 2 3 4 5 6 7 8 9 10 11 12 13 14
L N PE
230V AC
14
*
Brücke bauseits erstellen.
Kombination mit anderen externen Modu-
len (Dunstabzugshaube, Abgasklappe, Ver-
brennungsluftklappe) nicht zulässig.
Die Phasen von Wärmeerzeuger und Lüfter
müssen im selben Stromkreis liegen.
*
Créer le pont sur place.
La combinaison avec d'autres modules
externes (hotte d'aspiration des fumées,
clapet des gaz brûlés, clapet d'air de com-
bustion) est interdite.
Les phases du générateur de chaleur et du
ventilateur doivent se trouver dans le
même circuit électrique.
*
Realizzazione dei ponti a cura del cliente.
Combinazione con altri moduli esterni
(cappa di aspirazione polveri, valvola dei
6 720 643 305 (2010/04)
IUM 1
230V AC
A2
I1
I2
*
6 720 612 399-13.2O
Anhang/Annexe/Allegato/Aanhangsel
gas combusti, valvola dell'aria combu-
rente) non consentita.
Le fasi del generatore di calore e della ven-
tola devono trovarsi nello stesso circuito
elettrico.
*
Brug zelf vervaardigen.
Combinatie met andere externe modules
(wasemafzuigkap, rookgasklep, verbran-
dingsluchtklep) niet toegestaan.
De fasen van warmtegenerator en ventila-
tor moeten in hetzelfde stroomcircuit
liggen.
230V
A1
1 2 3 4 5 6 7 8 9 10 11 12 13 14
L N PE
230V AC
L
N
15
IUM 1
230V AC
A2
I1
I2
6 720 612 399-19.2O
41
