OSF 3100000420 Montage- Und Bedienungsanleitung Seite 2

3.) Fliesenrahmen vor der Wandaussparung folgendermaßen ausrichten:
• waagerecht
• lotrecht
•
die Vorderkante des Fliesenrahmens muß mit den Fliesen bündig sein!
4.) Befestigungslaschen mittels Schrauben oder Nägel an der Wand fixieren und mit
Mörtel oder Fliesenkleber befestigen.
5.) Fliesen bis direkt an die Außenkante des Fliesenrahmens verlegen.
Einbau des
Der Einbau des Bedienteils in den Fliesenrahmen erfolgt durch einen Elektriker, nachdem
die Wand mit Fliesen belegt und ausgefugt ist.
1.) Anschlußleitung durch die Kabelverschraubung führen und anschließend die
Druckschraube der Verschraubung anziehen. Die Leitungseinführung muß
wasserdicht sein.
2.) Metallgehäuse in den Fliesenrahmen einsetzen und mit den beiliegenden 4mm
Edelstahlschrauben befestigen. In den 4 Ecken wird je eine Schraube eingedreht.
3.) Leitung entsprechend Montage- und Bedienungsanleitung an das Bedienteil
anklemmen. Die Klemmen befinden sich auf der Rückseite der Platine.
4.) Bedienteil in das Gehäuse einsetzen und mit den beiliegenden Schrauben am
Metallrahmen festschrauben. Damit das Eindringen von Wasser verhindert wird,
sind alle Schrauben einzudrehen. Die Dichtung darf nicht beschädigt werden.
5.) Abdeckrahmen mit Magnethalterung sorgfältig aufsetzen. Die Magnete müssen
dabei in die Aussparungen der Platine greifen.
Der elektrische Anschluß sowie Abgleich- und Servicearbeiten dürfen nur von einem
zugelassenen Elektrofachmann durchgeführt werden! Die beiliegenden Anschluß-
pläne und die jeweils gültigen Sicherheitsbestimmungen sind zu beachten.

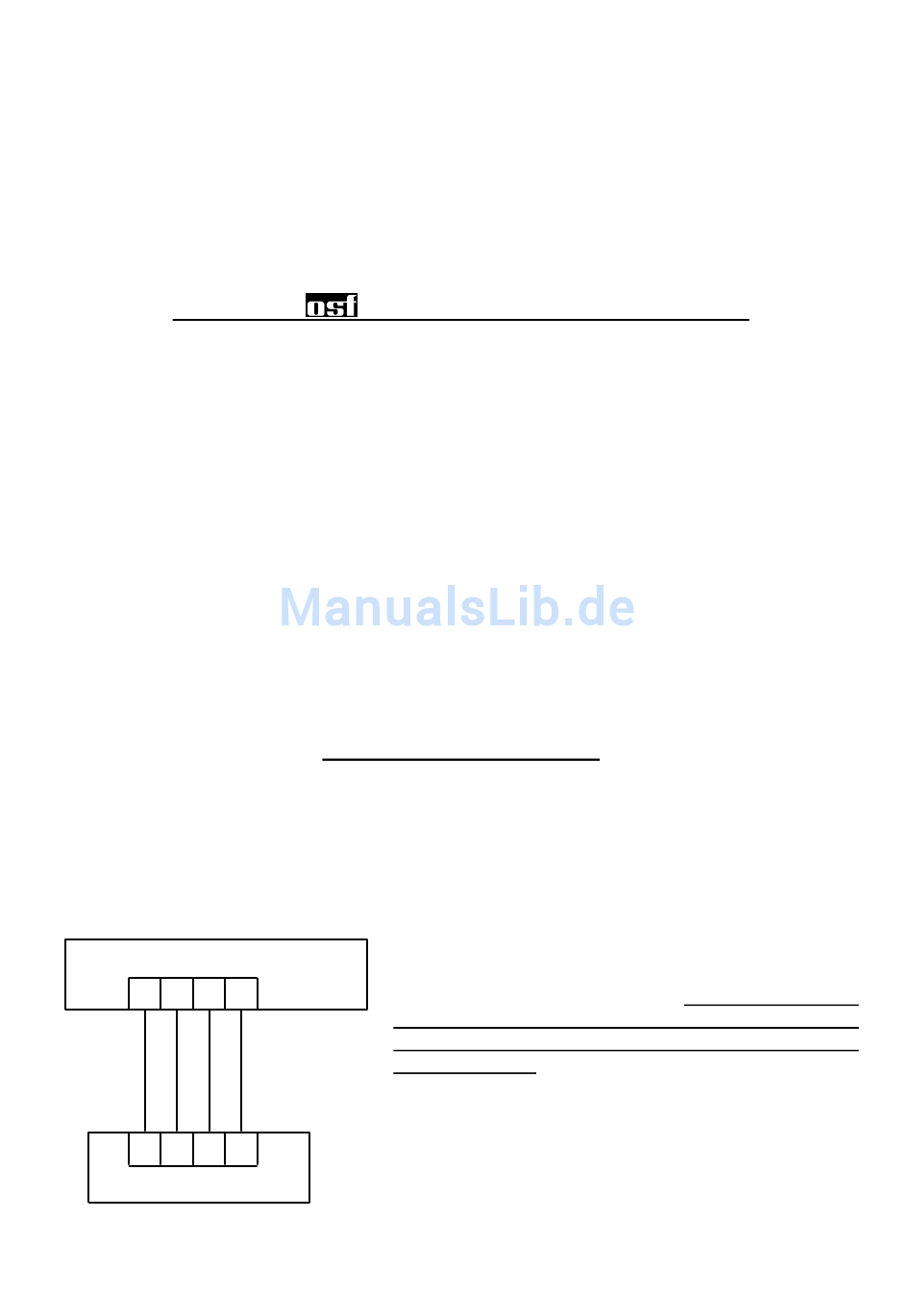

Verbindung zur Whirlpoolsteuerung whirlpool control:
whirlpool control
35 36 37 38
35 36 37 38
Externes Bedienteil
Bedienungsanleitung Unterputz-Bedienteil für whirlpool control
- Bedienteils in den Fliesenrahmen
Elektrischer Anschluß:
Zur Verbindung mit der Whirlpoolsteuerung dient
eine 4adrige Telefonleitung (Art.Nr.3100000500) mit
einer Länge von maximal 50m. Eine Verlegung der
Verbindungsleitung in der Nähe von Netzleitungen ist
zu vermeiden,
auszuschließen.
Seite: 2
um mögliche Störeinflüsse
