Bubble-Test

Der Bubble-Test dient der Kontrolle der
Messeinheit. Es wird geprüft, ob Durchfluss
innerhalb der Messeinheit gewährleistet ist
oder eine Verunreinigung bzw. Verstopfung
vorliegt.

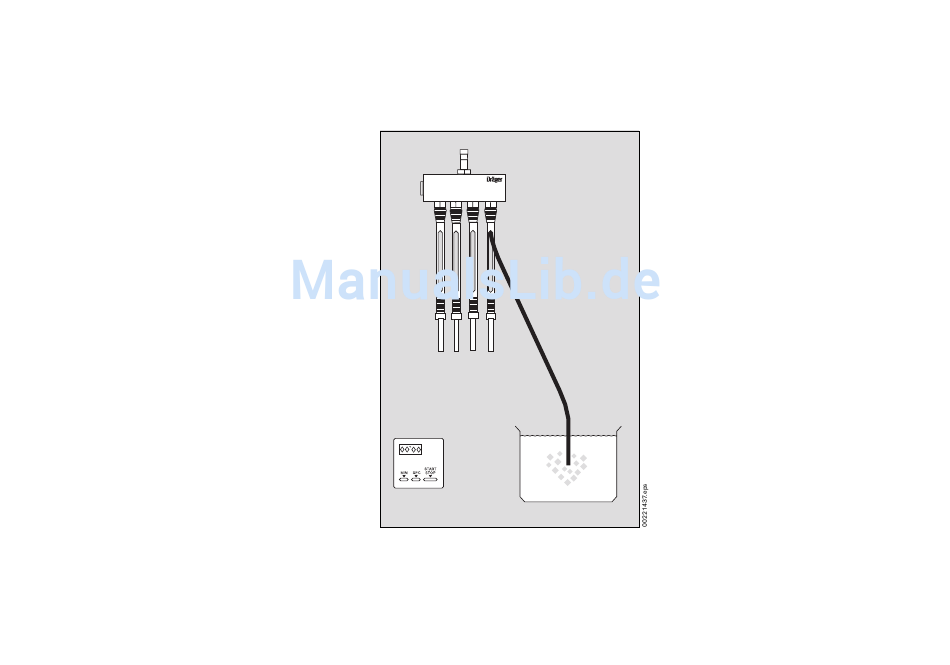

1 Den mitgelieferten Bubble-Test-Schlauch
in den entsprechenden Prüfanschluss
(Prüfröhrchenhalter) der Messeinheit
stecken.
2 Das andere Ende des Bubble-Test-
Schlauches in einen mit Wasser gefüllten
Behälter eintauchen.
3 Mit Hilfe der Stoppuhr die aufsteigenden
Blasen zählen:
CO - und CO-Prüfanschluss zählbare
2
Blasenbildung (z. B. 40 Blasen in
15 Sek.).
Öl- und H O-Prüfanschluss große Bla-
2
senbildung (nicht zählbar).

Lagern

Alle Teile ohne Verformung, kühl und staub-
frei lagern. Vor direkter Licht- und Wärmeein-
strahlung schützen.
DIN 7716 "Richtlinien für Lagerung, Wartung
und Reinigung von Gummierzeugnissen"
beachten.
Oil CO CO H O
2 2
1
2
3
Bubble Test
The bubble test is used for the control of the
measuring unit, see "Maintenance Intervals"
on page 13. It is tested whether volumetric
flow rate is guaranteed within the measure or
a pollution and/or blockage is available.
1 To this is the delivered bubble test hose
plugged into the to be tested connection
of the measuring unit.
2 The other end of the bubble test hose is
dipped into a water filled receptacle.
3 With assistance of the timer, the
ascending bubbles are counted:
CO and CO connection, countable
2
blistering (e.g. 40 blow in 15 sec.).
Oil and H O connection, large blistering
2
(not countable).

Storage

Store all parts dry, free of deformation, in a
cool and dust-free place. Protect against
direct light and heat sources.
Strictly follow the "Guidelines for the storage,
maintenance and cleaning of rubber
products".
