Inspektion / Wartung
6
Reibring überprüfen
6.5
Reibring überprüfen
6.6
Reibring wechseln
32
1. Lösen Sie alle Befestigungsschrauben [2].
2. Trennen Sie den Antrieb zwischen Gehäusedeckel und Gehäuse.
3. Überprüfen Sie den Reibring:
– wenn Fase sichtbar: Reibring OK
– wenn Reibring beschädigt oder Fase abgeschliffen: Reibring wechseln

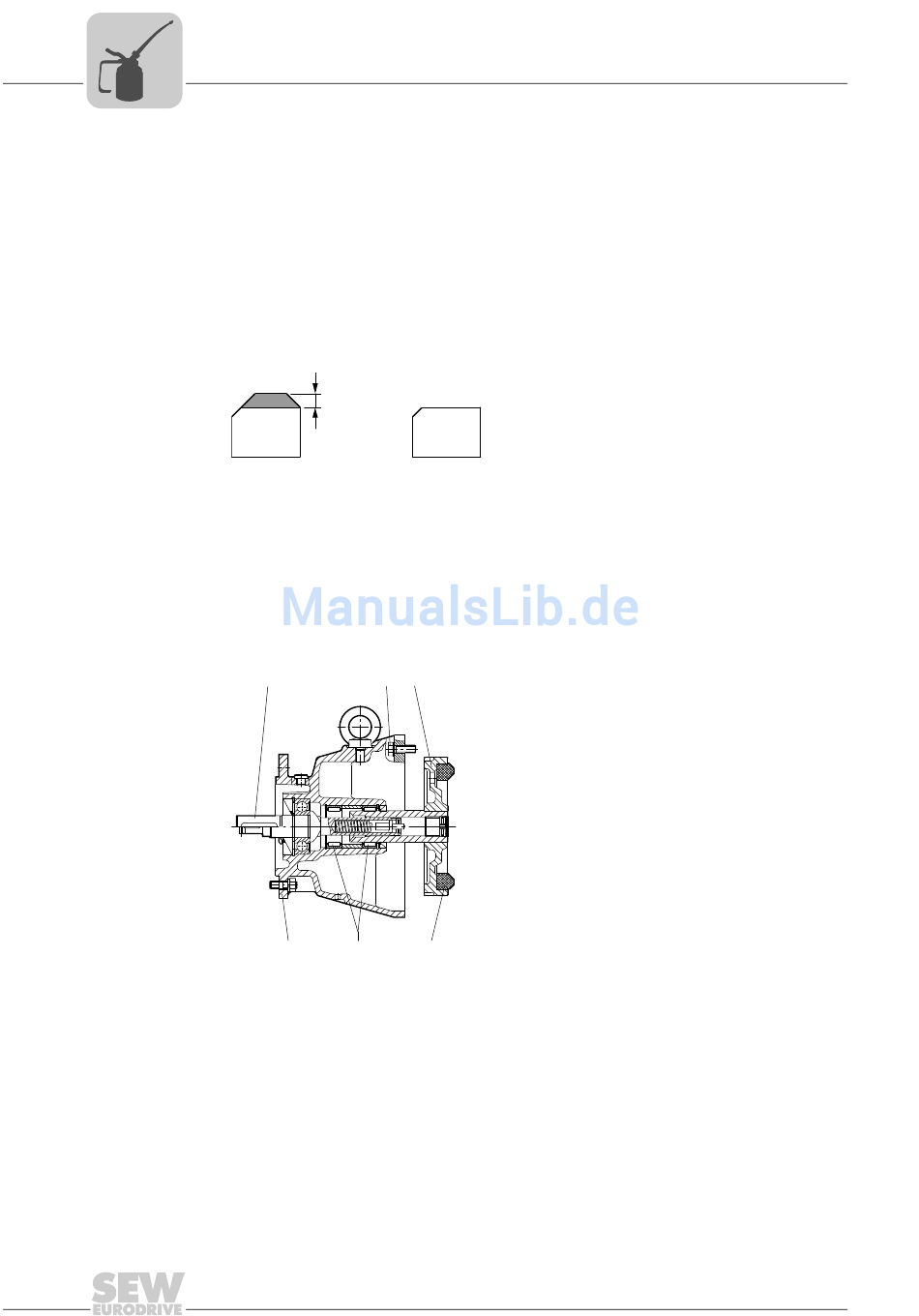

Folgende Abbildung zeigt den Unterschied zwischen einem neuen und einem abge-
nutzten Reibringprofil:
h
[A]
h
Verschleißhöhe
[A]
neues Profil
[B]
abgenutztes Profil
1. Ziehen Sie die komplette Hohlwelle [9] vom Gehäuse [8] ab.
[1]
[2] [9]
[8]
[7]
4678207243
[1]
Abtriebswelle
[2]
Befestigungsschrauben
[7]
Nadellager
2. Bauen Sie den Reibring [10] mit Hammer und Dorn / Durchschlag aus der Hohlwelle
aus.
3. Legen Sie den neuen Reibring auf eine saubere, ebene Unterlage.
4. Legen Sie die komplette Hohlwelle auf den Reibring auf.
– Zentrieren Sie die Hohlwelle über den Reibring-Absatz vor.
5. Pressen Sie die Hohlwelle und den Reibring mit leichtem Druck (möglichst Handhe-
belpresse verwenden) bis zum Anschlag zusammen.
[B]
4678123531
[10]
[8]
Gehäuse
[9]
Hohlwelle komplett mit Reibring
[10]
Reibring
Betriebsanleitung – Verstellgetriebe VARIMOT® und Zubehör
