Installation
4
Kupplungen montieren
4.4.2
Hohe Querkräfte vermeiden
4.5
Kupplungen montieren
18

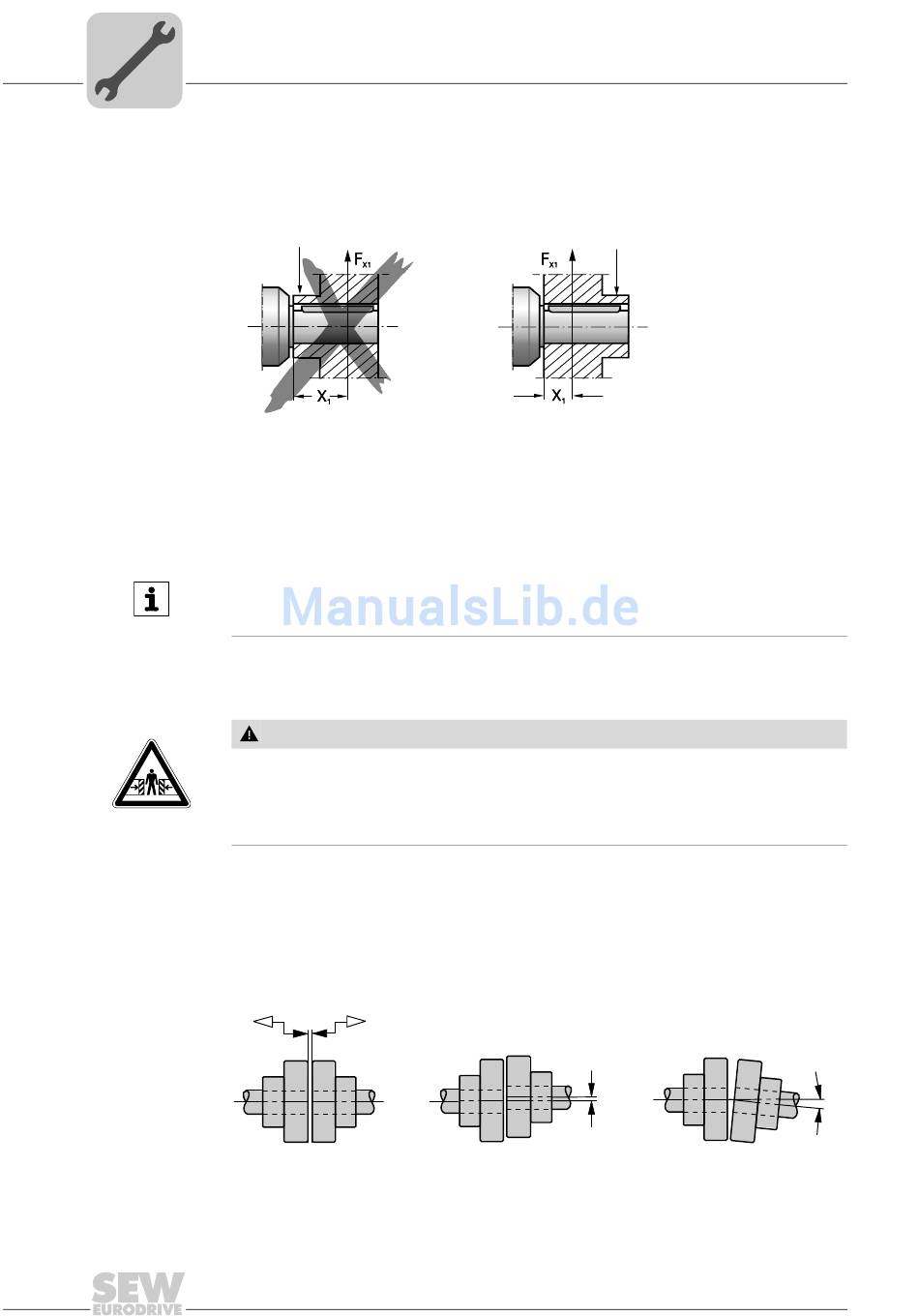

Zur Vermeidung von hohen Querkräften: Montieren Sie Zahn- oder Kettenräder mög-
lichst nach Bild B.
[1]
[A]
[1] Nabe
[A] ungünstig
[B] richtig
HINWEIS
Sie erleichtern die Montage, wenn Sie das Abtriebselement vorher mit Gleitmittel ein-
streichen oder kurz erwärmen (auf 80 bis 100 °C).
VORSICHT!
An- und Abtriebselemente wie Riemenscheiben, Kupplungen usw. sind während des
Betriebs in schneller Bewegung.
Klemm- und Quetschgefahr.
•
An- und Abtriebselemente mit Berührungsschutz abdecken.
Führen Sie bei der Montage von Kupplungen folgenden Ausgleich gemäß den Angaben
des Kupplungsherstellers durch.
a) Maximal- und Mindestabstand
b) Axialversatz
c) Winkelversatz
a)
[1]
[B]
211364235
b)
Betriebsanleitung – Verstellgetriebe VARIMOT® und Zubehör
c)
211395595
