Installation
4
Zusatzausstattungen
Analoge Drehzahl-
Fernanzeige FL
anschließen und
einstellen
Technische Daten
24

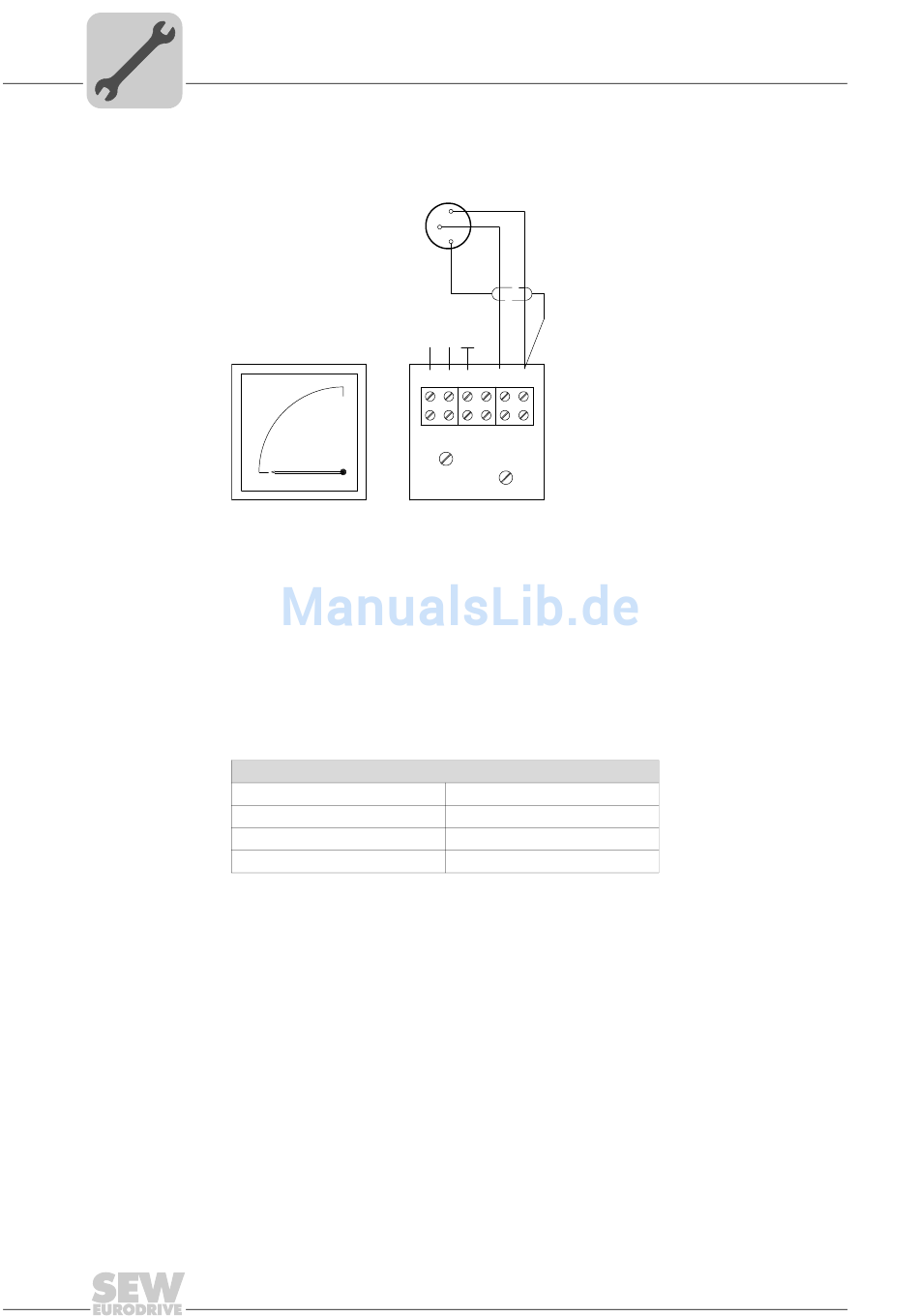

Die berührungslose, analoge Drehzahl-Fernanzeige FL wird an den Spannungsimpuls-
geber IG am Verstellgetriebe angeschlossen.
IG
[1]
Grobeinstellung
[2]
Feineinstellung
1. Verdrahten Sie das Gerät.
2. Bringen Sie den Antrieb auf maximale Drehzahl.
3. Justieren Sie das Gerät mit den Einstellschrauben "Grob" [1] oder "Fein" [2] an der
Rückseite des Anzeigegeräts auf 100 %-Anzeige.
4. Achten Sie auf einwandfreien Masseanschluss an der Klemme M.
Folgende Tabelle zeigt die technischen Daten der analogen Drehzahl-Fernanzeige FL :
Beschreibung
Spannungsimpulsgeber
Anzeigegerät
Netzanschluss
Geberanschluss
1
2
3
230 V M
GBS S
[1]
[2]
IG
analog (Skala 0 % bis 100 %)
230 V; 50 – 60 Hz
mit zweiadriger Leitung, geschirmt
Betriebsanleitung – Verstellgetriebe VARIMOT® und Zubehör
4545491083
