ADJ Comscan LED Bedienungsanleitung Seite 5

der die Scheinwerfer in der DMX-Verkettung verbunden werden, hat keinen Einfluss auf die DMX-Adressen.
Zum Beispiel: Wenn einem Scheinwerfer die Adresse 1 zugeteilt wird, kann er beliebig in der DMX-Linie
positioniert werden, ob am Anfang, am Ende oder irgendwo in der Mitte. Daher kann der erste Scheinwerfer,
der durch den Controller gesteuert wird, der Letzte in der Verkettung der Scheinwerfer sein. Wenn ein
Scheinwerfer die DMX-Adresse 1 zugeteilt bekommt, weiß die Steuerung, wohin die für die Adresse 1
bestimmten DATEN zu verschicken sind, unabhängig davon, wo sie in der DMX Verkettung positioniert ist.
Datenkabel (DMX Kabel) Anforderungen (für den DMX und Master/Slave Betrieb): Der Comscan LED
kann mithilfe des DMX-512 Steuerprotokolls gesteuert werden. Der Comscan LED ist ein Gerät mit fünf DMX-
Kanälen. Die DMX-Adresse wird elektronisch auf dem Paneel der Rückseite des Geräts eingestellt. Ihre
Anlage und Ihr DMX Controller benötigen zugelassene DMX-512 Datenkabel mit 110Ohm
für den Dateneingang und den Datenausgang (Abbildung 1). Wir empfehlen Accu-Cable
DMX Kabel. Vergewissern Sie sich, wenn Sie Ihre eigenen Kabel herstellen, dass Sie
abgeschirmte 110-120 Ohm Standardkabel nutzen (diese Kabel können in fast allen
professionellen Geschäften für Ton- und Lichttechnik gekauft werden). Ihre Kabel sollten
einen männlichen und einen weiblichen Cinchstecker an jeweils einen der beiden Enden
haben. Achten Sie außerdem darauf, dass DMX Kabel eingeschleift sein müssen und sich
nicht teilen dürfen.

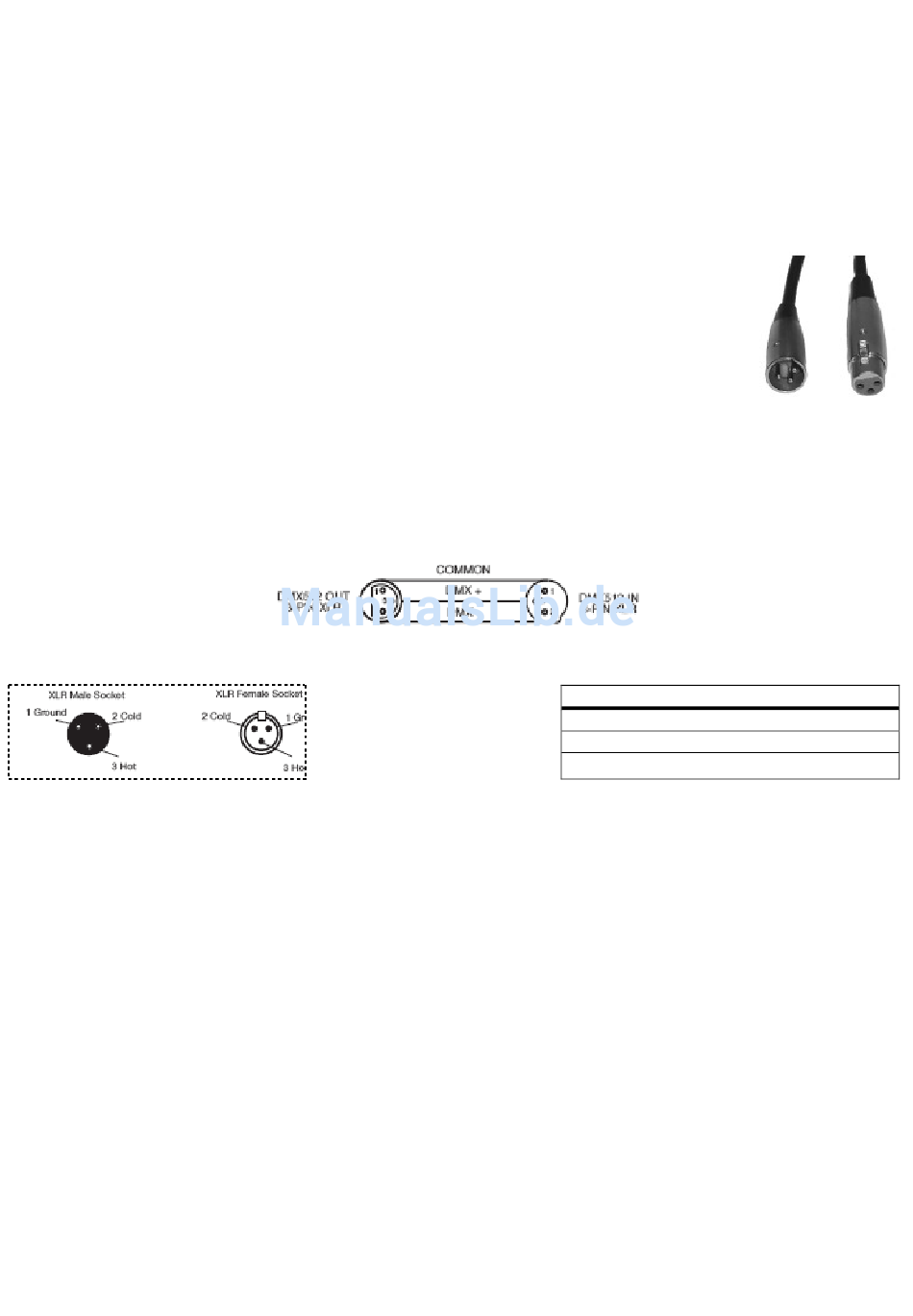

Beachten Sie: Befolgen Sie die Abbildungen zwei und drei, wenn Sie Ihre eigenen Kabel herstellen. Benutzen
Sie nicht die Erdungsöse des Cinchsteckers. Sie dürfen weder die Abschirmleitung des Kabels mit der
Erdungsöse verbinden, noch dürfen Sie es zulassen, dass die Abschirmleitung das Cinch-Gehäuse berührt.
Das Erden des Schildes könnte zu einem Kurzschluss oder zu Fehlfunktionen führen.
A.D.J. Supply Europe B.V. – www.americandj.eu – Comscan LED™ Bedienungsanleitung Seite 5
Abbildung 3
Abbildung 2
CINCH PIN Konfiguration
Pin1 = Erdung
Pin2 = Data Compliment (negativ)
Pin3 = Data True (positiv)
Abbildung 1
