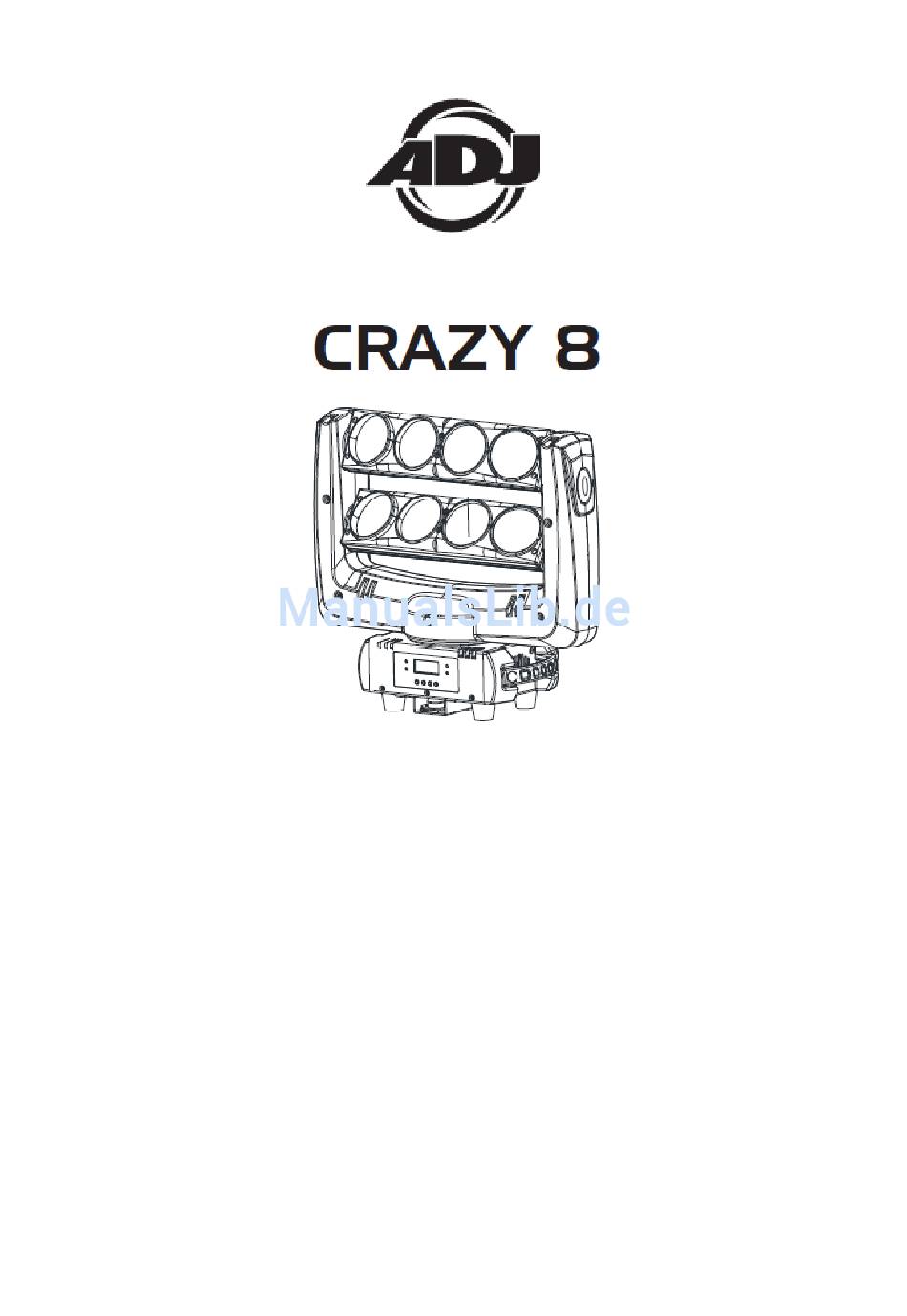

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 4/14...
-
Seite 2: Inhaltsverzeichnis
REINIGUNG ................................... 20 FEHLERBEHEBUNG ................................20 TECHNISCHE DATEN ................................21 RoHS – ein wichtiger Beitrag zur Erhaltung unserer Umwelt ....................22 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................23 A.D.J. Supply Europe B.V. – www.americandj.eu – Crazy 8 Bedienungsanleitung Seite 2... - Seite 3 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtssprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 4: Allgemeine Informationen
INOZIONE ALLGEMEINE INFORMATIONEN Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Crazy 8 von ADJ Products, LLC, entschieden haben. Jeder Crazy 8 wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Sicherheitshinweise
Befestigungsmaterials und des Geräts. Falls Sie nicht über diese Qualifikationen verfügen, sollten Sie von einer selbst durchgeführten Installation Abstand nehmen. Die Installation sollte einmal jährlich von einer entsprechend ausgebildeten Fachkraft überprüft werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Crazy 8 Bedienungsanleitung Seite 5... -
Seite 6: Einrichten Des Dmx
INSTALLATION (Fortsetzung) Der Crazy 8 ist in zwei verschiedenen Befestigungsarten voll funktionsfähig: kopfüber von der Decke hängend und in normaler Position auf flachem Untergrund. Um innere Beschädigungen zu vermeiden, dürfen Sie das Gerät niemals, wie im Bild gezeigt, auf der Seite befestigen. Stellen Sie sicher, dass das Gerät in einem Abstand von mindestens 0,5m von entzündlichen Materialien (Dekoration, etc.) befestigt wird. - Seite 7 DMX-Controller, an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das Gerät befindet. Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der Crazy 8 kann über das DMX-512-Protokoll angesteuert werden. Der Crazy 8 verfügt über 5 DMX-Kanal- Modi.
- Seite 8 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 Pol 4 – nicht benutzen nicht belegt Pol 5 – nicht benutzen nicht belegt A.D.J. Supply Europe B.V. – www.americandj.eu – Crazy 8 Bedienungsanleitung Seite 8...
-
Seite 9: Systemmenü
2. "X Chan" wird nun angezeigt, wobei "X" der angezeigte DMX-Kanal-Modus ist. Drücken Sie zum Auswählen des gewünschten DMX-Kanal-Modus die UP und DOWN-Tasten. 3. Bestätigen Sie mit ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Crazy 8 Bedienungsanleitung Seite 9... -
Seite 10: Slave Mode
• Hold - Wenn kein DMX-Signal vorhanden oder dieses unterbrochen ist, bleibt das Gerät in der letzten DMX- Einstellung. Wenn das Gerät eingeschaltet wird, geht es automatisch in den Modus der letzten DMX- Einstellung. 3. Zum Bestätigen der gewünschten Einstellung drücken Sie auf ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Crazy 8 Bedienungsanleitung Seite 10... -
Seite 11: Backlight
1. Drücken Sie auf MENU, bis "Fixture Temp." angezeigt wird; drücken Sie dann ENTER. 2. Die aktuelle Betriebstemperatur des Geräts wird nun angezeigt. Drücken Sie zum Verlassen auf MENU. A.D.J. Supply Europe B.V. – www.americandj.eu – Crazy 8 Bedienungsanleitung Seite 11... -
Seite 12: Software Version
Programme erzeugen, die perfekt auf die jeweiligen Anforderungen zugeschnitten sind. 1. Der Crazy 8 kann entweder ein 1-Kanal, 9-Kanal, 12-Kanal, 15-Kanal oder 21-Kanal DMX-Gerät sein. Für weitere Informationen über DMX-Werte und Eigenschaften, vergleichen Sie die Seiten 13 bis 18. -
Seite 13: Einrichten Von Master/Slave
Kanal Wert Funktion SHOWS 0 - 7 VERDUNKELUNG 8 - 69 SHOW 1 70 - 131 SHOW 2 132 - 193 SHOW 3 194 - 255 SHOW 4 A.D.J. Supply Europe B.V. – www.americandj.eu – Crazy 8 Bedienungsanleitung Seite 13... -
Seite 14: Dmx-Kanal-Modus
90 - 99 ZURÜCKSETZEN VON NEIGUNG 1 100 - 109 ZURÜCKSETZEN VON NEIGUNG 2 110 - 199 ZURÜCKSETZEN VON SCHWENKUNG 200 - 209 NICHTS 210 - 255 ALLE ZURÜCKSETZEN NICHTS A.D.J. Supply Europe B.V. – www.americandj.eu – Crazy 8 Bedienungsanleitung Seite 14... -
Seite 15: Dmx-Kanal-Modus
NICHTS DIMMUNGSKURVEN 0 - 20 STANDARD 21 - 40 BÜHNE 41 - 60 61 - 80 ARCHITEKTUR 81 - 100 KINO 101 - 255 STANDARD AUF GERÄT KURVENEINSTELLUNG A.D.J. Supply Europe B.V. – www.americandj.eu – Crazy 8 Bedienungsanleitung Seite 15... -
Seite 16: Dmx-Kanal-Modus
ZURÜCKSETZEN VON NEIGUNG 1 90 - 99 ZURÜCKSETZEN VON NEIGUNG 2 100 - 109 ZURÜCKSETZEN VON SCHWENKUNG 110 - 199 NICHTS 200 - 209 ALLE ZURÜCKSETZEN 210 - 255 NICHTS A.D.J. Supply Europe B.V. – www.americandj.eu – Crazy 8 Bedienungsanleitung Seite 16... -
Seite 17: Dmx-Kanal-Modus
190 - 231 SCHNELL ÖFFNEN - LANGSAM SCHLIESSEN 232 - 239 ÖFFNEN 240 - 247 MUSIKSTEUERUNG MIT STROBE-EFFEKT 248 - 255 ÖFFNEN 0 - 255 MASTER-DIMMER 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – Crazy 8 Bedienungsanleitung Seite 17... -
Seite 18: Photometrisches Diagramm
0 - 20 STANDARD 21 - 40 BÜHNE 41 - 60 61 - 80 ARCHITEKTUR 81 - 100 KINO 101 - 255 STANDARD AUF GERÄT KURVENEINSTELLUNG PHOTOMETRISCHES DIAGRAMM A.D.J. Supply Europe B.V. – www.americandj.eu – Crazy 8 Bedienungsanleitung Seite 18... -
Seite 19: Dimmer-Kurven-Diagramm
Bedienfeld des Geräts. Mit einem Kreuzschraubendreher schrauben Sie die Sicherung heraus. Entfernen Sie die durchgebrannte Sicherung und ersetzen Sie sie durch eine neue. Schrauben Sie die Halterung mit der neuen Sicherung wieder ein. A.D.J. Supply Europe B.V. – www.americandj.eu – Crazy 8 Bedienungsanleitung Seite 19... -
Seite 20: Reinigung
Das Gerät reagiert nicht auf Musik: 1. Das Gerät sollte zumindest auf niedrige Frequenzen (Bass) reagieren. Ein Klopfen ans Mikrofon, leise oder hohe Töne werden möglicherweise keine Reaktion hervorrufen. A.D.J. Supply Europe B.V. – www.americandj.eu – Crazy 8 Bedienungsanleitung Seite 20... -
Seite 21: Technische Daten
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden . A.D.J. Supply Europe B.V. – www.americandj.eu – Crazy 8 Bedienungsanleitung Seite 21... -
Seite 22: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Unserer Umwelt
Bauteile stets den Richtlinien entsprechen und die Produktion, soweit es der Stand der Technik entspricht, umweltfreundlich verläuft. Die RoHS-Richtlinie ist ein wichtiger Schritt auf dem Weg zur Erhaltung unserer Umwelt. Wir als Hersteller fühlen uns verpflichtet, unseren Beitrag dazu zu leisten. A.D.J. Supply Europe B.V. – www.americandj.eu – Crazy 8 Bedienungsanleitung Seite 22... -
Seite 23: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Crazy 8 Bedienungsanleitung Seite 23... - Seite 24 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Crazy 8 Bedienungsanleitung Seite 24...
