3. PRODUKTBESCHREIBUNG UND MONTAGEANLEI-
TUNG FÜR DEN STEUERKASTEN
3.1. STEUERKASTEN
1.
Zuerst muss entschieden werden, wo der Steuerkasten installiert werden soll. Es wird empfohlen,
den Kasten auf einen der beiden Torpfosten und geschützt gegen Beschädigungen aufzustellen.
Berücksichtigen Sie die Kabellängen, bevor Sie den Installationsort ausmachen.

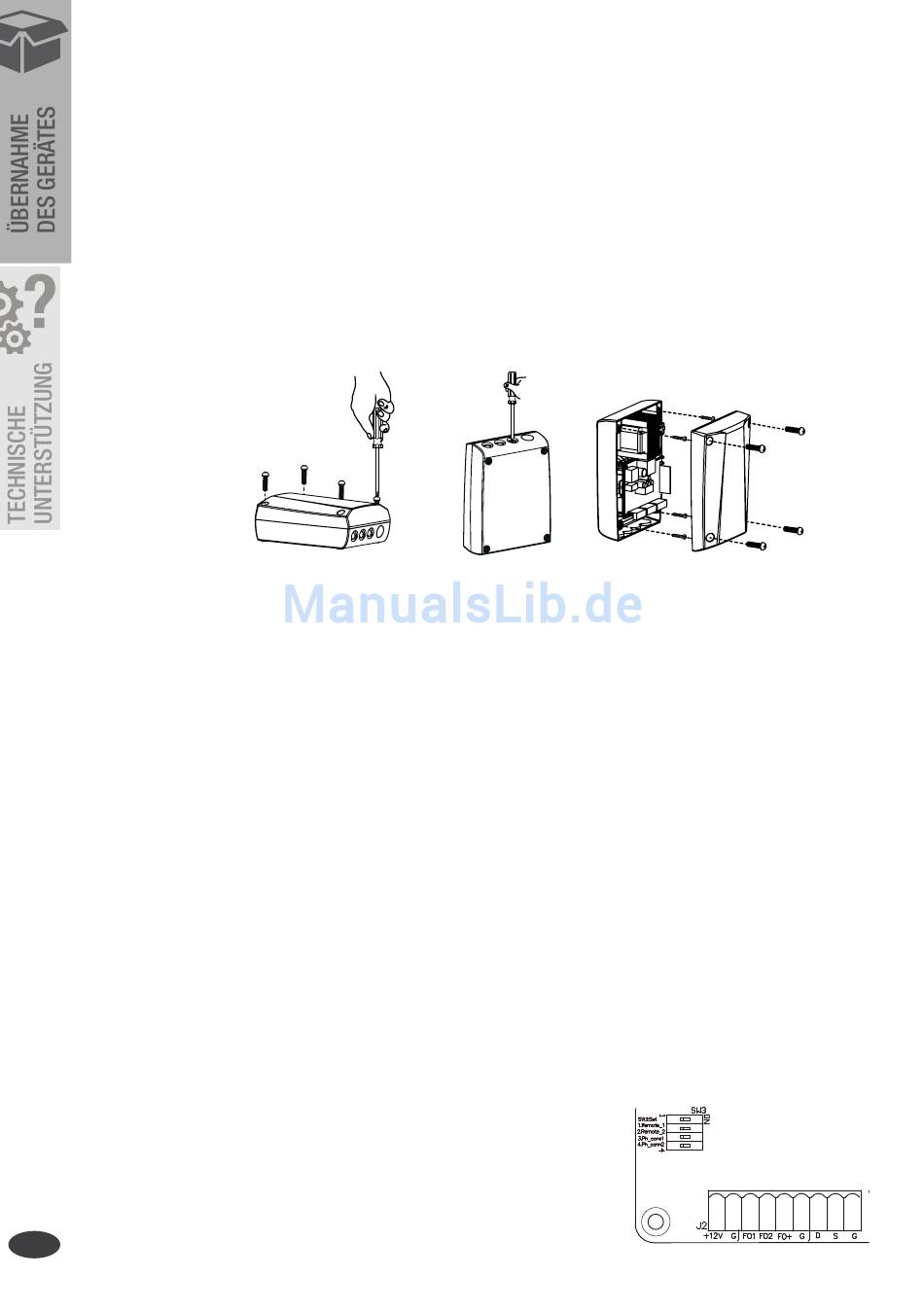

2.
Schrauben Sie die Abdeckung auf: Abbildung 1(1)
3.
Verwenden Sie einen Schraubenzieher, um die Kabeldurchführungen aufzubohren: Abbildung 1(2)
4.
Wandbefestigung des Kastens: Abbildung 1(3)
5.
Anschließen der einzelnen Elemente:
Vorab sind Sie Kabel der Zubehörteile vorzubereiten und die Leitungen an Motor und Elektronikplatine
anzuschließen. Abbildung 1(4) Jedes Zubehör ist nicht unbedingt erforderlich, berücksichtigen Sie die
Polaritäten (+) und (-).
1) Blinklicht: Verbinden Sie die beiden Kabel der Blinklampe mit den Klemmen L+ und L- der
Elektronikplatine.
2) Elektrischer Toröffner: Verbinden Sie die beiden Kabel des Toröffners mit den Klemmen Lo+ et Lo- der
Elektronikplatine.
3) Automatischer Flügeltorantrieb: Beachten Sie die Abbildung 1(4) und verbinden Sie die Kabel getrennt
zueinander mit den Klemmen der Elektronikplatine.
Motor 1: Verbinden Sie das Motorenkabel (Gelb-) mit der Klemme Mo1+ sowie (Weiß+) mit der Klemme Mo1-
Motor 2: Verbinden Sie das Motorenkabel (Gelb-) mit der Klemme Mo2+ sowie (Weiß+) mit der Klemme Mo2-
ANMERKUNG:
Für ein nach außen öffnendes Tor,
Motor 1: Verbinden Sie das Motorenkabel (Gelb-) mit Mo1+ sowie (Weiß+) mit Mo1-
Motor 2: Verbinden Sie das Motorenkabel (Gelb-) mit Mo2+ sowie (Weiß+) mit Mo2-
4) Lichtschranke: Siehe Abbildung 1(4) auf der folgenden Seite.
3. Ph_conn1 > OFF und 4. Ph_conn2 > ON
Einstellungen gemäß SW3:
3. Ph_conn1 > OFF und 4. Ph_conn2 > OFF
gemäß SW3:
3. Ph_conn1 > OFF und 4. Ph_conn2 > OFF
SW3:
DE
3. Ph_conn1 > OFF und 4. Ph_conn2 > ON
33
Abbildung 1(1)
(A). Installieren Sie ein Lichtschrankenpaar an FO1, Einstellungen oberhalb gemäß SW3:
(B). Installieren Sie ein Lichtschrankenpaar an FO2,
(C). Installieren Sie zwei Lichtschrankenpaare, Einstellungen
(D). Keine Lichtschranke wird installiert, Einstellungen gemäß
Abbildung 1(2)
Transformer
Abbildung 1(3)
1 2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
1
2
3
4
5
6
7
8
1 2
3
4
5
6
Transformer
Transforme
Transform
8
9
9
7
8
9
