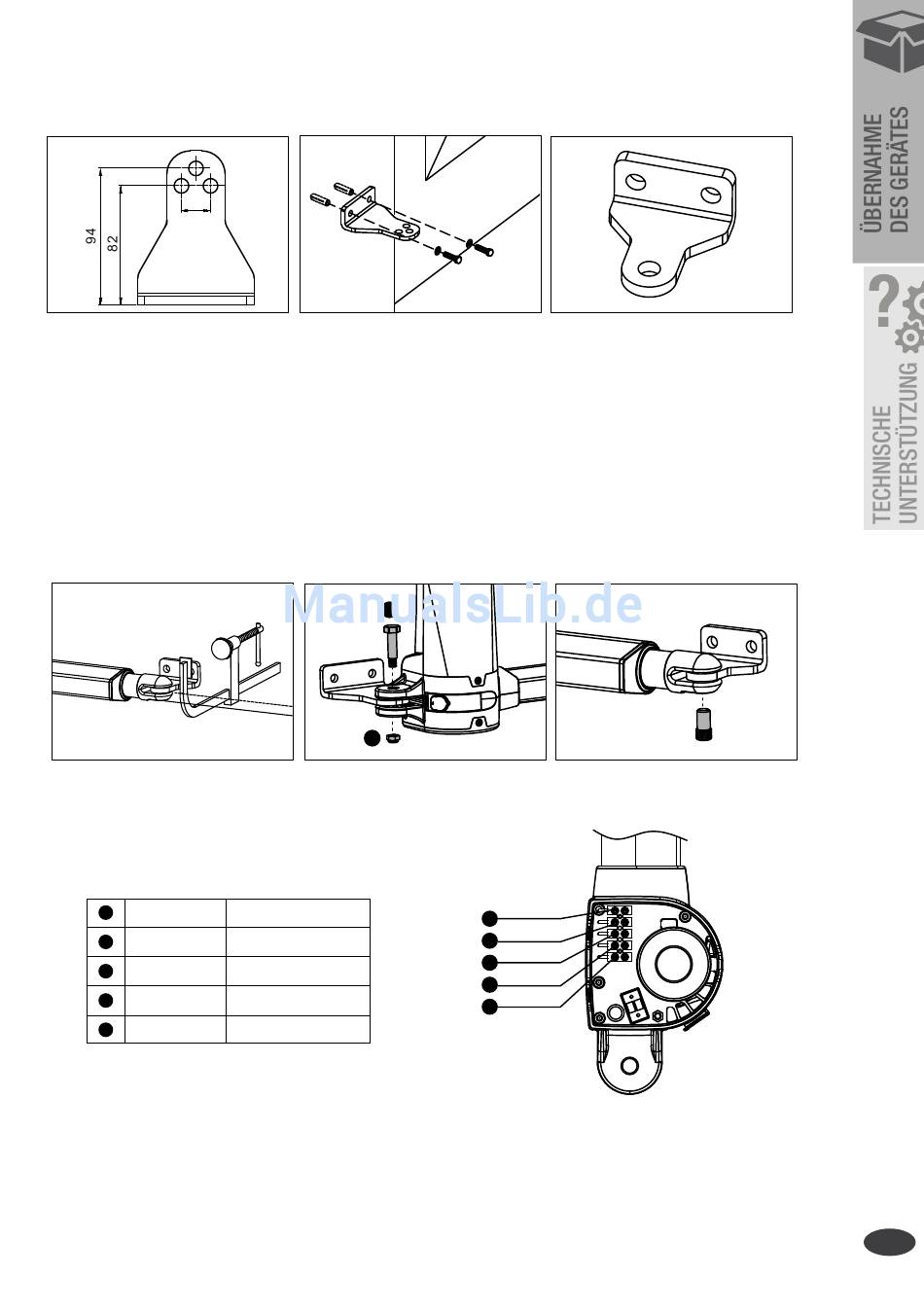

2.3 BEFESTIGEN DES MOTORS
Zusammenbau der Halterung und Befestigung am Pfosten.
20
Entfernen Sie den Deckel und befestigen Sie die Halterung mit dem Stift.
Lösen Sie den Automatikantrieb und positionieren Sie den Stift gemäß Montagezeichnung Nr. 1 und Nr. 2
Stellen Sie sicher, dass die Antriebe waagerecht angebracht werden und mechanisch bis zu folgenden
Positionen bewegt werden können.
1-Torposition «GESCHLOSSEN"
2-Torposition «GEÖFFNET».
3-Torposition «Winkel 45°.
Die Befestigungslasche für das Tor ist innerhalb der vom Torlieferanten angegebenen verstärkten Zone
anzubringen. Dafür ist der Stellantrieb komplett auszuziehen und dann ein Zentimeter einzuziehen.
2.4 ANSCHLIESSEN DER KABEL
Weiß(+)
1
Gelb(-)
2
Rot(5V)
3
Grün(Signal)
4
Schwarz(GND)
5
Nr.1
A
B
Motor
Motor
Sensor/Encoder
Sensor/Encoder
Sensor/Encoder
Nr.2
1
2
3
4
5
