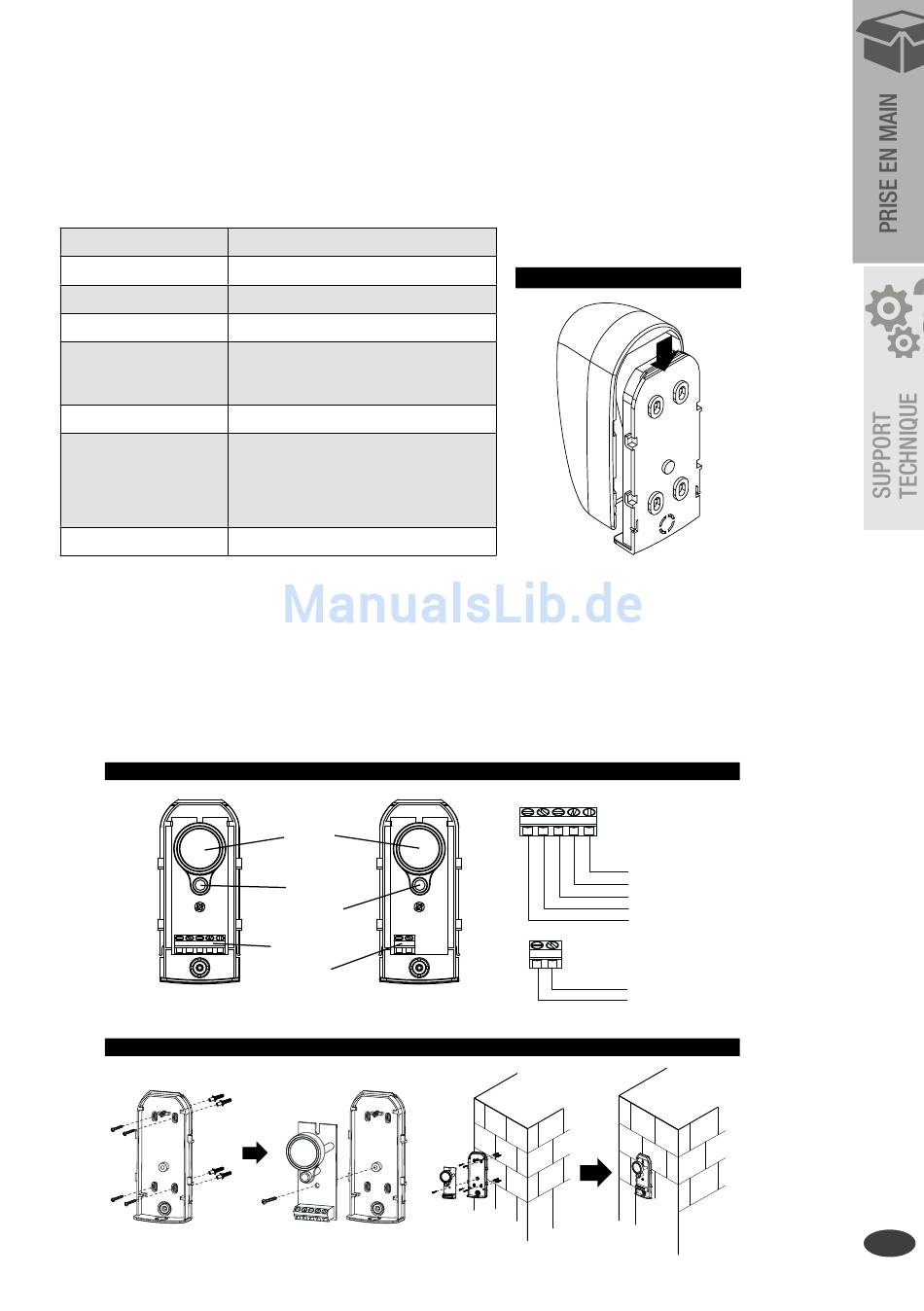

2.7 GUIDE DE L'INSTALLATION DE PHOTOCELLULE
Les photocellules sont des dispositifs de sécurité pour contrôler les portails automatiques. EIles sont constituées
d'un émetteur et d'un récepteur protégé des projections d'eau et de la pluie par un couvercle. Le déclenchement
des cellules se produit lorsqu'un obstacle coupe le faisceau entre l'émetteur et le récepteur.
Caractéristiques techniques:
Méthode de détection
Écartement max.
Tension d'entrée
Temps de réponse
Indicateur de
fonctionnement
Méthode de sortie
Consommation
d'alimentation Max
Indice de protection
Installation:
Raccordement des fils des Photocellules PH6-6028-001
TX : Connecter les bornes 1 et 2 sur la télécommande correspondants aux G et +12V sur la carte de contrôle.
RX : Connecter les bornes 1, 2 et 4 sur la télécommande correspondant aux G, FO+, et FO1 sur la carte
de contrôle. Utiliser un fil supplémentaire pour connecter les bornes 2 et 5 sur le récepteur pour servir
d'intermédiaire.
1 2 3 4 5
RX
1 2 3 4 5
RX
Infrarouge
20 m
AC/DC 12~24V
100 ms
LED Rouge (RX) : ON (lorsque le
faisceau infrarouge est interrompu),
LED Vert (TX) : ON
Sortie à relais
TX : 35 mA / Rx : 38 mA (lorsque le
faisceau est aligné normalement);
TX : 35 mA / Rx : 20 mA (lorsque le
faisceau est interrompu)
IP54
Schéma 4(2)
Cellules
I n d i c a t e u r
Alignement
1 2
Faisceau
I n d i c a t e u r
TX
Courant LED
1 2
Bornier
Bornier
TX
d'alimentation
Schéma 4(3)
Schéma 4(1)
RX
1 2 3 4 5
COM
N.C.
N.O.
GND
RX
1 2 3 4 5
DC (12~24V)
COM
TX
N.C.
1 2
N.O.
GND
GND
DC (12~24V)
DC (12~24V)
TX
1 2
GND
DC (12~24V)
FR
