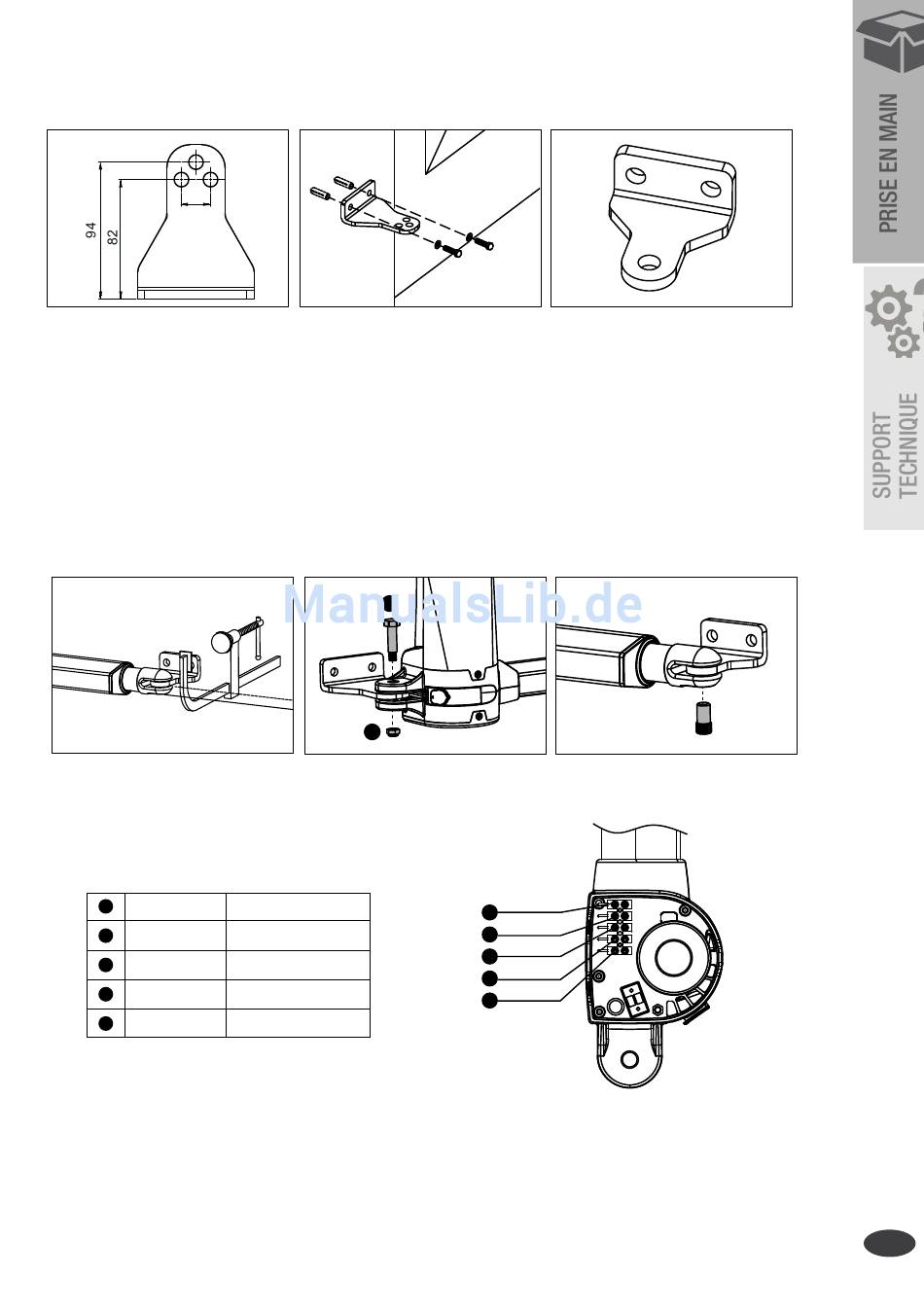

2.3 FIXATION DU MOTEUR

Assembler le support et le fixer sur le pilier.
20
Retirer le couvercle et fixer le support avec la goupille.
Libérer l'automatisme et placer la goupille selon les plans de montage no. 1 et no. 2.
Assurer que les automatismes de portails soient montés en position horizontale et fonctionnent mécaniquement
jusqu'aux positions suivantes.
1- Portail en position «FERMÉ».
2- Portail en position «OUVERT».
3- Portail en position « angle de 45°.
Pour positionner votre patte de fixation sur le portail dans la zone renforcée indiquée par votre fournisseur de
portail et déployer complètement le vérin et le rentrer d'un centimètre.

2.4 BRANCHEMENT DES FILS

1 Blanc (+)
Jaune (-)
2
Rouge (5V)
3
Vert (Signal)
4
Noir (GND)
5
N°.1
A
B
Moteur
Moteur
Capteur à encoder
Capteur à encoder
Capteur à encoder
N°.2
1
2
3
4
5
