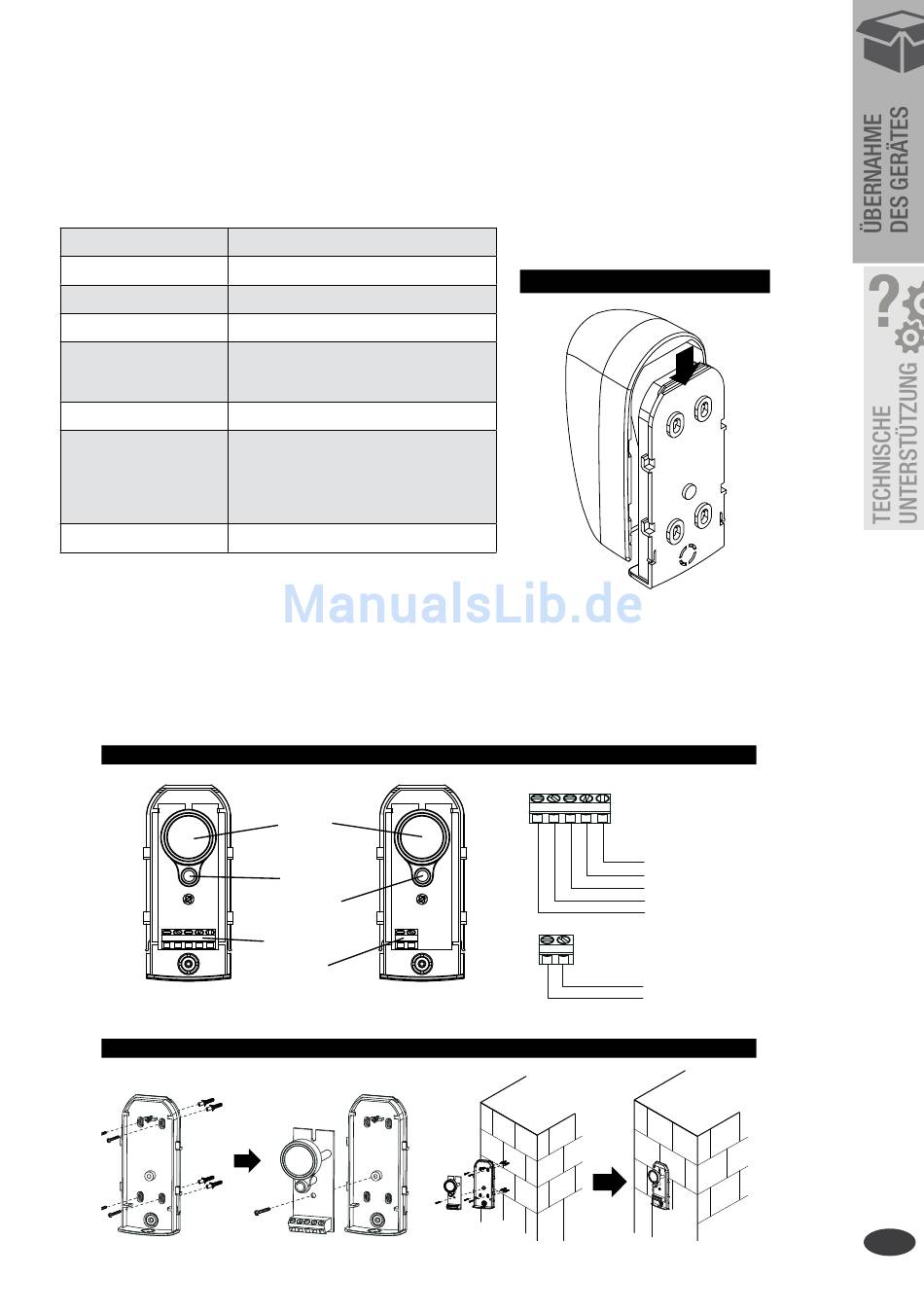

2.7 MONTAGEANLEITUNG FÜR DIE LICHTSCHRANKEN
Bei den Lichtschranken handelt es sich um Sicherheitsvorrichtungen für die Kontrolle von automatischen
Torbewegungen. Sie bestehen aus einem Sender und einem Empfänger, die mit einer Abdeckung gegen
Spritzwasser und Regen geschützt sind. Die Lichtschranken lösen aus, wenn der Strahl zwischen Sender und
Empfänger durch ein Hindernis unterbrochen wird.
Technische Eigenschaften:
Detektionsmethode
Sensorbereich
Eingangsspannung
Reaktionszeit
Funktionsanzeige
Ausgang
Stromverbrauch max.
Schutzklasse
Installation:
Anschließen der Kabel der Lichtschranken PH6-6028-001
TX: Verbinden Sie die Klemmen 1 und 2 des Senders mit den Klemmen G und +12V der Steuerkarte.
RX : Verbinden Sie die Klemmen 1, 2 und 4 des Empfangteils der Lichtschranke mit den Klemmen G, FO+ und
FO1 der Steuerkarte. Überbrücken Sie die Klemmen 2 et 5 mit einem Stück Kabel.
1 2 3 4 5
1 2 3 4 5
RX
RX
Infrarot
20 m
AC/DC 12~24V
100 ms
Rote LED (RX): ON (wenn der
Infrarotstrahl unterbrochen ist) Grüne
LED (TX): ON
Relaisausgang
TX: 35 mA / RX: 38 mA (Wenn der
Lichtstrahl normal ausgerichtet ist)
TX: 35 mA / 20 mA (Wenn der
Lichtstahl unterbrochen ist)
IP54
Abbildung 4(2)
Zellen
Ausrichtungsanzeige
Lichtstrahl
Funktionsanzeige
LED
Klemmenleiste
1 2
1 2
Klemmenleiste
Stromversorgung
TX
Abbildung 4(3)
Abbildung 4 (1)
1 2 3 4 5
1 2 3 4
1 2
1 2
TX
RX
RX
5
COM
N.C.
COM
N.C.
N.O.
N.O.
GND
GND
DC (12~24V)
DC (12~24V)
TX
TX
GND
GND
DC (12~24V)
DC (12~24V)
