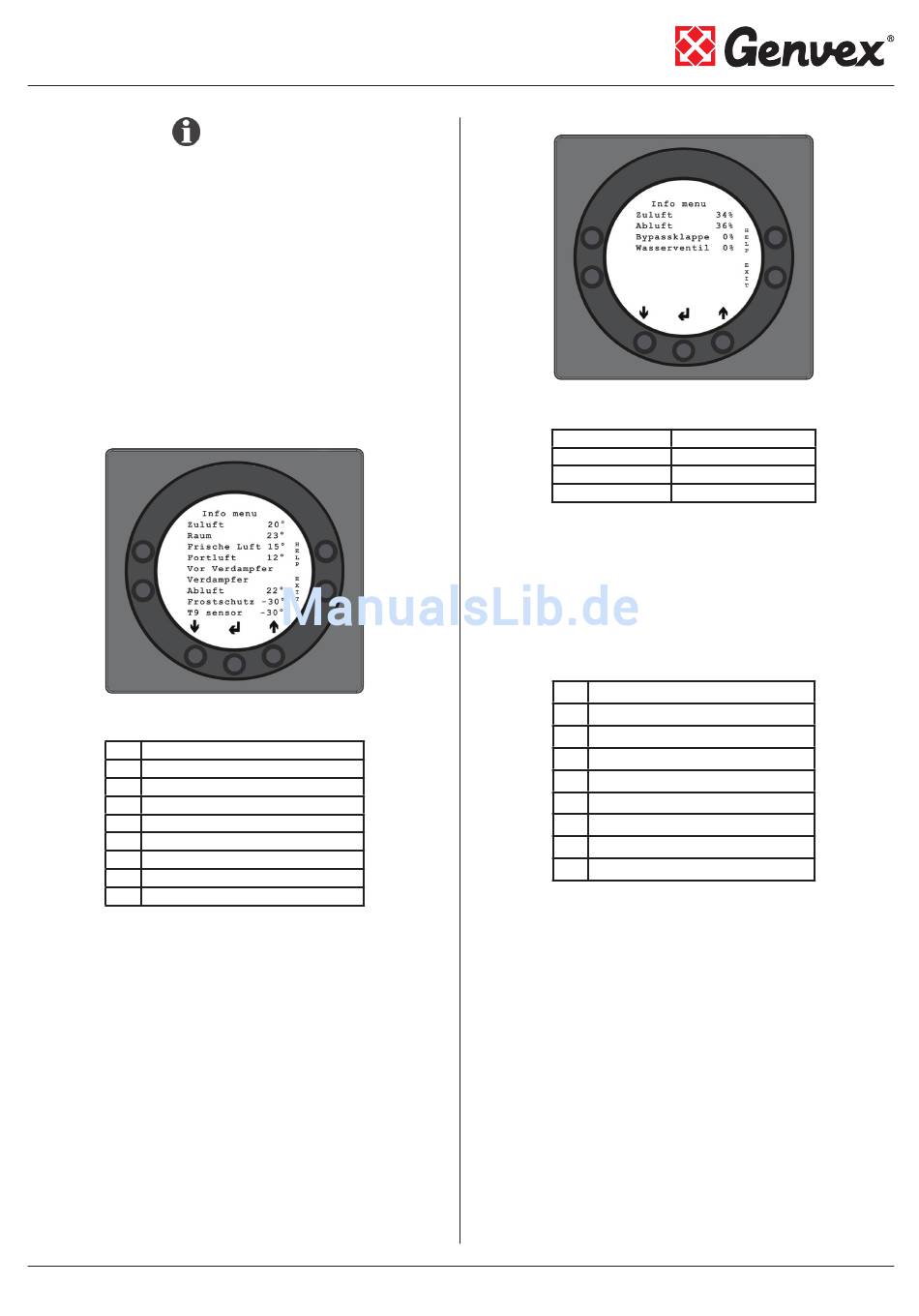

4.7 Info Betrieb

Im Menü „Info Betrieb" können Sie sich einen Überblick
über den aktuellen Betriebszustand der Anlage verschaffen.
Soll der Betriebszustand der Anlage über eine Betriebs-
periode angezeigt werden, können Sie das Bedienungs-
paneel an einen Computer anschließen und das Optima
Datenlogger-Programm verwenden. Die Anlage liest jede
Minute den Betriebszustand ab und speichert die Daten bis
zu zwei Jahren auf der SD-Karte.
Dieses Menü ist in 5 Seiten aufgeteilt
Aktuelle Temperatur
Durch Drücken auf "Enter" neben dem Menü „Info Betrieb"
werden im ersten Schirmbild die aktuellen Temperaturen
angezeigt.
T1 Zuluft
T2 Raum
T3 Frischluft
T4 Fortluft
T5 Vor Verdampfer
T6 Verdampfer
T7 Abluft
T8 Frostschutz
T9 Sondersensor
Aktuelle Ventilatorgeschwindigkeit
Durch drücken auf „Pfeil abwärts" werden die prozentuale
aktuelle Geschwindigkeit der Ventilatoren sowie die Öff-
nung der Bypassklappe und des Wasserventils angezeigt.
Aktuelle Einstellung der Betriebsrelais
Durch erneutes Drücken auf "Pfeil abwärts" wird die ak-
tuelle Stellung der Betriebsrelais angezeigt.
Bei zusätz-lichen Heizstufen R5, R6 und R7 sind zusätz-
liche Relaisplatinen mit R10, R11 und R12 montiert.
Wenn R5 ON ist, ist R10 ON. Wenn R6 ON ist, ist R11
ON. Wenn R7 ON ist, ist R12 ON.
Technische Änderungen der Optima 300 vorbehalten
Zuluft in %
Abluft in %
Bypassklappe in %
Wasserventil in %
R1 Verdichter
R2 Nachheizung
R3 Vorheizung
R4 Abtauen
R5 Heizstufe 2(R10)
R6 Heizstufe 3(R11)
R7 Heizstufe 4(R12)
R8 Kühlung
R9 Hilfsrelais
