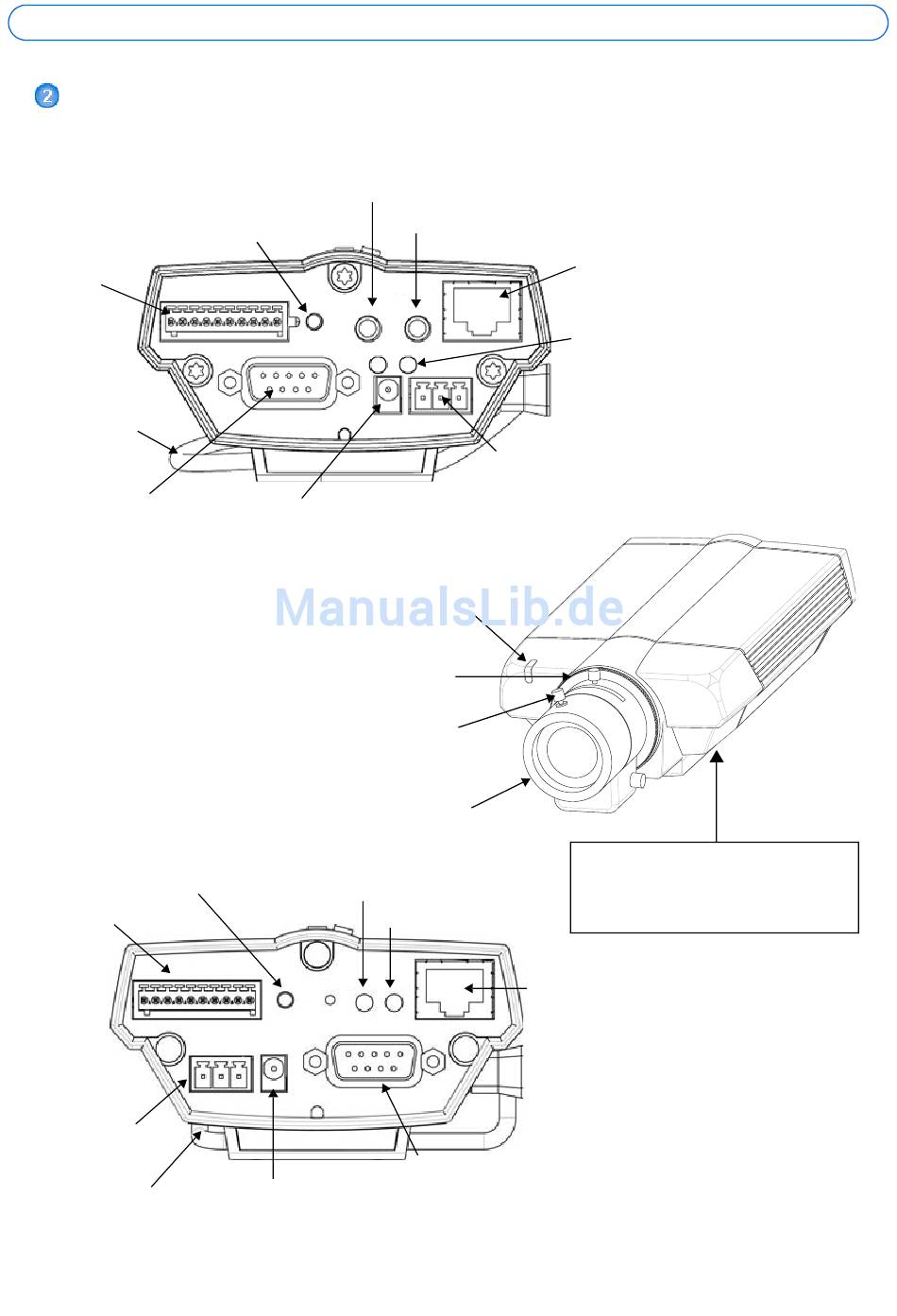

Présentation du matériel
AXIS 223M - Vue arrière
Bouton de
réinitialisation/
commande
Connecteur
E/S à 10
broches
Câble de
commande
de l'iris DC
Connecteur
RS-232
AXIS 221 - Vue arrière
Bouton de
réinitialisation/commande
Terminal
E/S à 10
broches
Connecteur
d'alimentation
Câble de
commande
de l'iris DC
Sortie audio
Connecteur du
transformateur
(PS-K)
Zoom
(Avant/Arrière)
Mise au point
Voyant d'alimentation
Voyant de réseau
Connecteur du
transformateur
(PS-K)
AXIS 221/223M Guide d'installation
Entrée audio
Connecteur
d'alimentation
Voyant
d'état
Iris DC
ID du produit et numéro de série (S/N).
Le numéro de série peut être
requis pendant l'installation.
Connecteur de réseau
(également PoE)
Connecteur
RS-232
Dimensions
H x L x P = 49 x 88 x 200 mm (1,9 " x 3,5 " x 7,9 ")
Poids = 620 g (21,9 oz) (alimentation non incluse)
Connecteur de réseau
(également PoE)
Voyants d'alimentation et
de réseau
AXIS 221/223M-

Vue avant
