Montageanleitung
Ritzscreen® V540 - V599 - V599R - V599 L - V599 XL
1.4 Montage der V540/V599 L Führung
Der Ritzscreen® V540 und V599 L wird mit Führungen geliefert, in die die Montagelöcher im hinteren Profil vorgebohrt sind.
Dies geschieht nach einem festen Muster. Bei Screens mit einer Gesamthöhe bis 1800 mm haben die Führungen 2 Löcher:
1x 100 mm von oben und 1x 100 mm von unten. Bei Screens mit einer Gesamthöhe von mehr als 1800 mm haben die
Führungen 3 Löcher: 1x 100 mm von oben, 1x 100 mm von unten und 1x in der Mitte.
1. Setzen Sie das hintere Profil auf dieselbe Weise gegen
die Fassade, wie es in Abschnitt 1.1 beschrieben ist.
Sorgen Sie dafür, dass die Führungen senkrecht stehen
und gleich mit der Wand verlaufen. Auf Basis der Löcher
in den Führungen können Sie jetzt die Markierungen für
die Bohrlöcher auf der Wand machen.
2. Bohren Sie die Löcher. Denken Sie hierbei an die Größe der Schrauben und Dübel, die Sie benutzen.
Achtung! Benutzen Sie bei Montage 'auf der Laibung' nur Flachkopfschrauben, die versenkt montiert werden können.
Die Oberfläche muss vollständig eben sein.

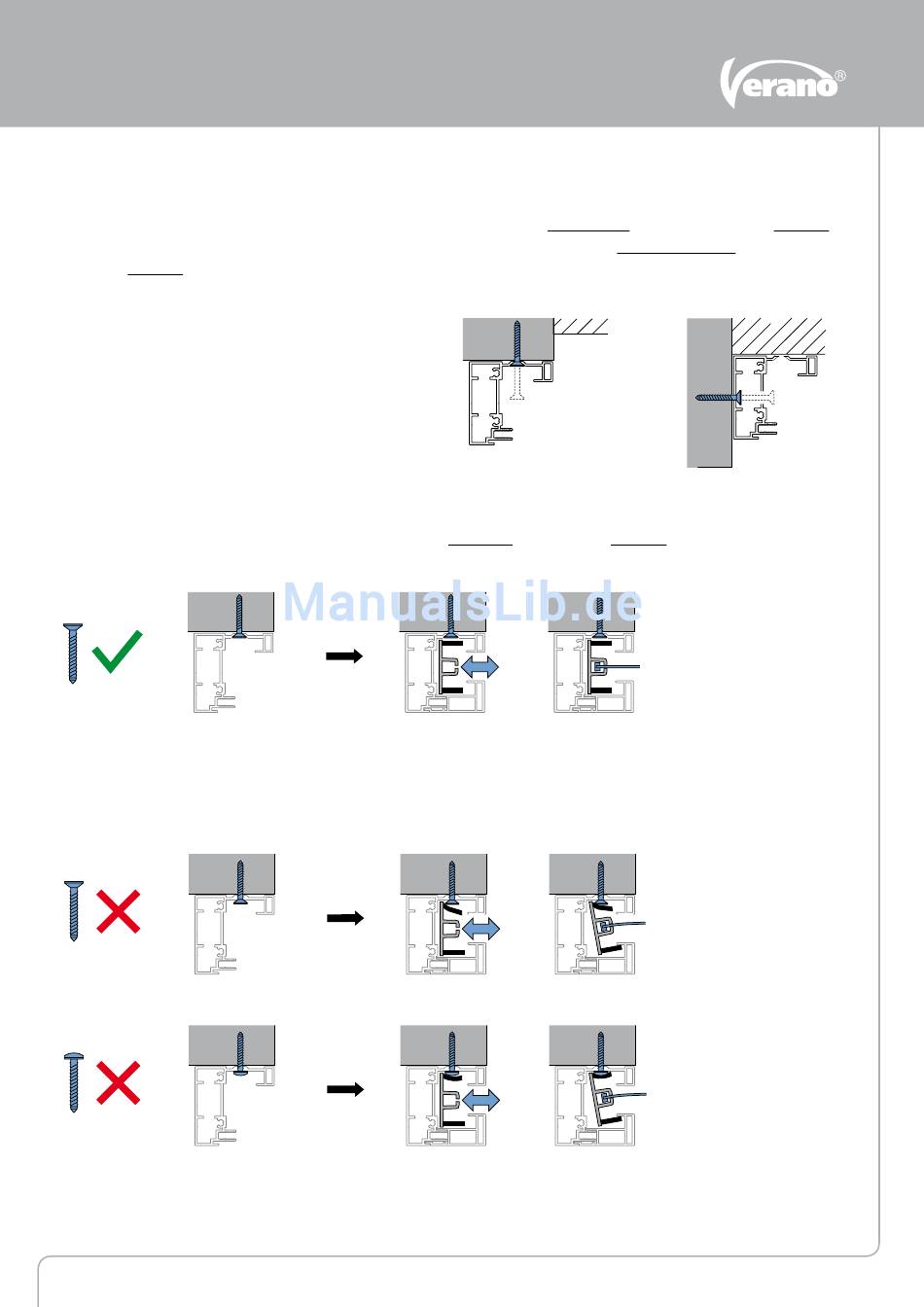

Abb. 1.5 Richtige Montage 'auf der Laibung' Ritzscreen® V540/V599 L
Achtung! Bei falscher Montage oder der Verwendung verkehrter Schrauben kann sich die Einlage mit Neopren
in der Führung nicht frei auf und ab bewegen. Bei der Benutzung des Screens wird die Einlage oder Reißverschlussführung
dann schief in das Profil gezogen. Das kann Beschädigungen am System verursachen. Die Abbildung unten zeigt, was
schief läuft, wenn (a) die Schraube nicht weit genug in der Führung ist und (b) eine Rundkopfschraube verwendet wird.
Abb. 1.6 Falsche Montage Ritzscreen® V540/V599 L
3. Schrauben Sie die Führungen fest. Ziehen Sie die oberen Schrauben noch nicht fest an. So können die Führungen zum
Anbringen der Screenkappe noch nach vorne gezogen werden.
auf der Laibung op de dag
Abb. 1.4 Montage hintere Führung Ritzscreen® V540/V599 L
