Montageanleitung
Ritzscreen® V540 - V599 - V599R - V599 L - V599 XL
1. Anweisungen zum Aufstellen des Screens (außen)
Die Führungen bestehen aus 3 Teilen:
a. hinteres Profil
b. Einlage mit Neopren (oder Reißverschlussführung)
c. vorderes Profil
In der Verpackung sind diese 3 Teile ineinander geschoben. Zur Montage lösen Sie diese Teile voneinander.
1.1 Markieren der Montagelöcher im hinteren Profil (nur für V599 - V599R - V599 XL)
In das hintere Profil (a) der Führungen sind noch keine Löcher gebohrt. Die Anzahl der Löcher und deren Lage hängt vom
Untergrund und dem Format des Screens ab. Der Untergrund des Rahmens kann aus Holz, Metall oder Beton sein.
1. Setzen Sie das linke hintere Profil in der richtigen Höhe gegen die Fassade oder den Rahmen. Siehe Abbildung 1.1.
2. Markieren Sie die Montagelöcher auf der Führung. Ihre Wahl der Montage - 'in der Laibung' oder 'auf der Laibung' -
bestimmt, wie das hintere Profil montiert wird. Bei der Montage auf einer Wand müssen Sie dafür sorgen, dass die
Montagelöcher in der Mitte eines Steins liegen und nicht in der Fuge!
Das erste Loch am Befestigungspunkt an der Screenkappe muss mindestens 15 cm vom Rand gebohrt werden.
Dieser Platz muss für die Kappenhalterung freigehalten werden. Das untere Loch muss mindestens 2 cm von der
Unterseite entfernt sein.
3. Setzen Sie dann das rechte hintere Profil in der richtigen Höhe und Breite gegen die Wand und markieren Sie die
Montagelöcher auf dieselbe Weise.
Achtung! Das linke und rechte hintere Profil muss oben und unten exakt waagerecht verlaufen. Benutzen Sie zur Kontrolle
ein Brett und eine Wasserwaage.
Y = Führungshöhe
Schrauben pro Führung
Y < 125 cm: 3x
Y = 125-225 cm: 4x
Y > 225-285 cm: 5x

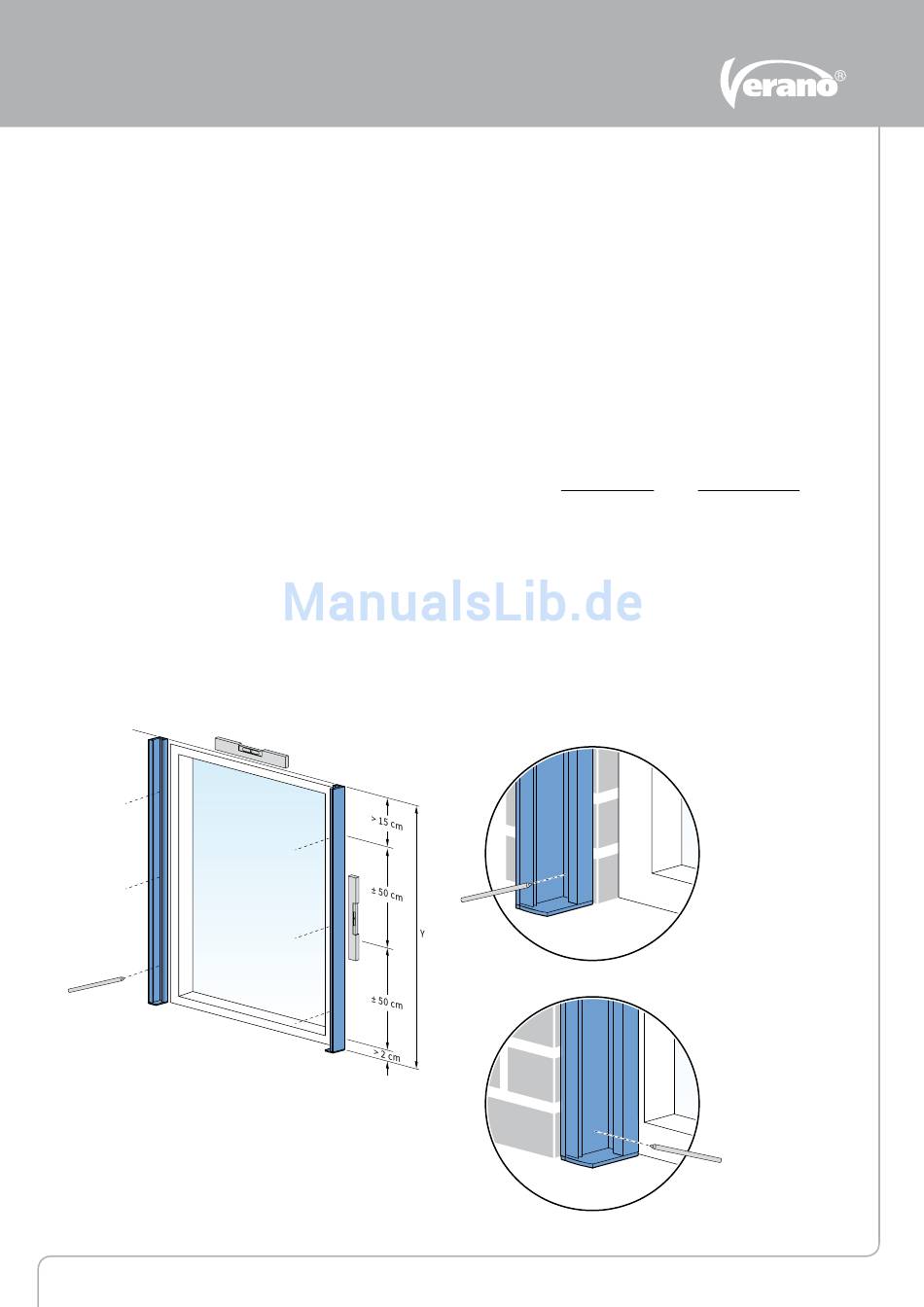

Abb. 1.1 Markieren der Montagelöcher
auf der Laibung
op de dag
in der Laibung
in de dag
