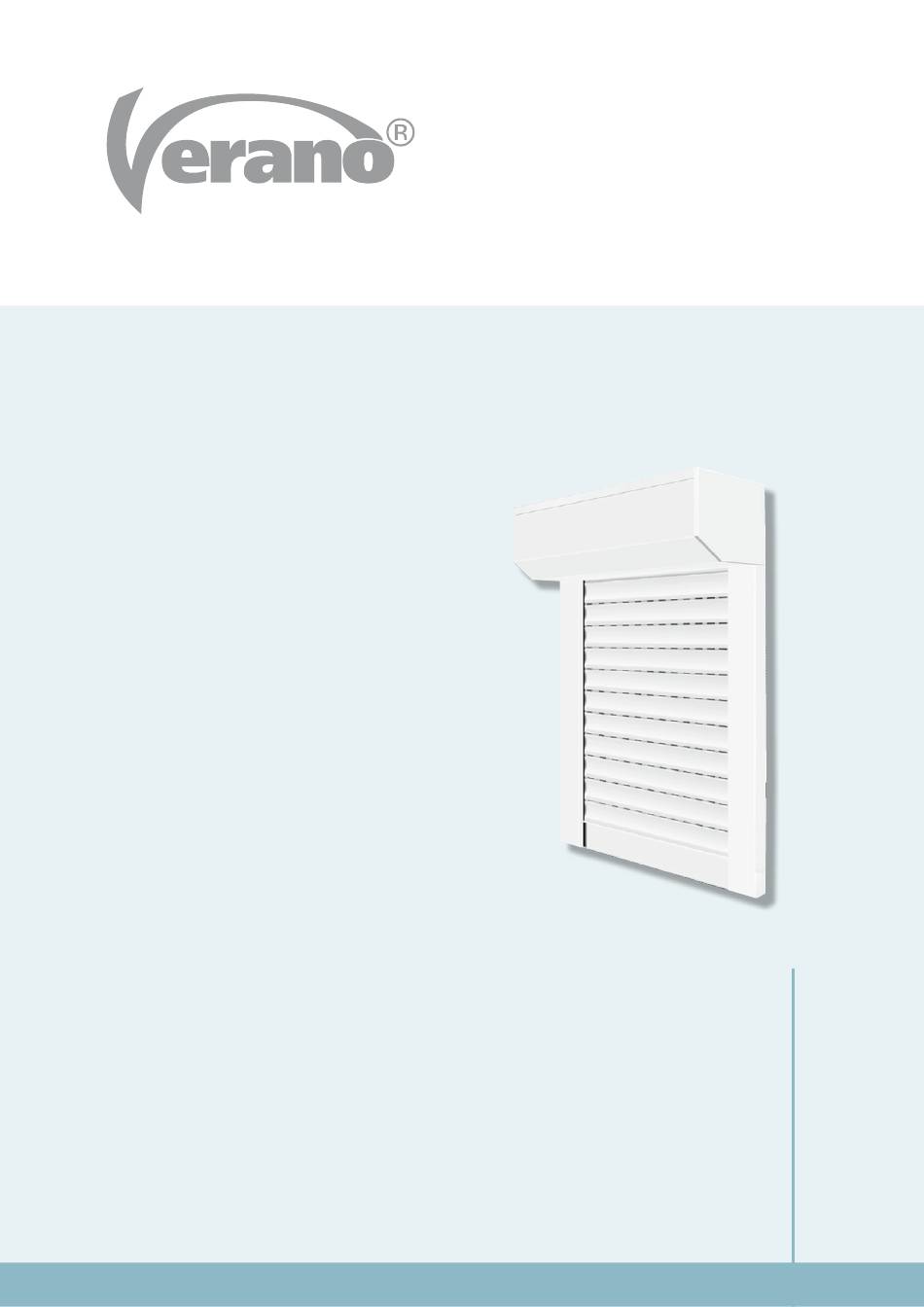

- Seite 1 MONTAGEANLEITUNG ROLLADEN V010 - SPACE, V020 - ELEGANT UND V030 - STEADY...
-
Seite 2: Notwendiges Werkzeug
MONTAGEANLEITUNG ROLLADEN V010 - SPACE, V020 - ELEGANT UND V030 - STEADY Inhalt Verpackung 1 1. Panzer in Gehäuse 2. Bedienung a. Handbedienung: Seil- oder Bandaufwickler b. elektrisch: Schalter + Stecker c. fernbedient: Fernbedienung + Stecker Verpackung 2 3. 2 Führungen 4. -
Seite 3: Wichtig Vor Dem Montieren
Wichtig vor dem Montieren Warnhinweise Wenn Sie das Verano®-Produkt selbst montieren, ist das Ihr eigenes Risiko. Verwenden Sie diese Anleitung nur als ein Hilfsmittel und nur bei der Montage dieses spezifischen Verano® Produkts. Wenn es Ihnen nicht selbst gelingt, dann können Sie sich immer für professionelle Montage entscheiden. -
Seite 4: Markieren Der Montagelöcher
MONTAGEANLEITUNG ROLLADEN V010 - SPACE, V020 - ELEGANT UND V030 - STEADY Anweisungen zur Montage des Rollladens (außen) 1.1 Markieren der Montagelöcher 1. Setzen Sie die linke Führung in der richtigen Höhe senkrecht gegen die Fassade oder den Rahmen. Achtung! Die Führungen haben eine offene und geschlossene Seite. Die offene Seite gehört an die Fensterseite und führt nachher die Lamellen des Rollladens. -
Seite 5: Bohren Der Montagelöcher In Führungen
MONTAGEANLEITUNG ROLLADEN V010 - SPACE, V020 - ELEGANT UND V030 - STEADY 1.2 Bohren der Montagelöcher in Führungen Sorgen Sie dafür, dass die Löcher genau 13 mm aus der Seite gebohrt werden. 1. Bei Montage ‘auf der Laibung’: Bohren Sie zuerst ein Loch von 6 mm durch beide Lagen der Führung. Bohren Sie dann das obere Loch mit einem 10 mm Bohrer auf. -
Seite 6: Montieren Der Führungen
MONTAGEANLEITUNG ROLLADEN V010 - SPACE, V020 - ELEGANT UND V030 - STEADY 1.5 Montieren der Führungen 1. Setzen Sie die Führungen wieder gegen die Fassade oder den Rahmen. Sorgen Sie dafür, dass die Führungen senkrecht stehen und gleich mit der Wand verlaufen. Auf Basis der Löcher in den Führungen können Sie jetzt die Markierungen für die Bohrlöcher machen. -
Seite 7: Gehäuse Auf Führungen Anbringen
MONTAGEANLEITUNG ROLLADEN V010 - SPACE, V020 - ELEGANT UND V030 - STEADY 1.7 Gehäuse auf Führungen anbringen 1. Entfernen Sie die Folie an der Hinterseite des Gehäuses. Die Folie an der Oberseite darf noch bleiben. 2. Heben Sie das Gehäuse mit 2 Personen an. -
Seite 8: Gehäuse Fixieren An Der Wand (Optional)
MONTAGEANLEITUNG ROLLADEN V010 - SPACE, V020 - ELEGANT UND V030 - STEADY 1.8 Gehäuse fixieren an der Wand (optional) Achtung! Nicht möglich bei Solar-Rollläden und wenn der Rollladen nicht eingerastet ist, da eine Abdeckplatte im Seiten- kasten das Anschrauben verhindert. Vor allem mit größeren Abmessungen es ist ratsam die Seitenkappe zu fixieren an der Wand. Dadurch entsteht eine bessere Verbindung und werden die Beine der Seitenkappen weniger durch das Panzergewicht belastet. - Seite 9 MONTAGEANLEITUNG ROLLADEN V010 - SPACE, V020 - ELEGANT UND V030 - STEADY Anleitung zum Anbringen der manuellen Bedienung (innen) 1. Stecken Sie das Aufziehband im Haus durch das Führungsrad. Sicherstellen, dass das Aufzieh band nicht verdreht ist. 2. Platzieren Sie das Führungsrad in der Bedienungsöffnung.
- Seite 10 MONTAGEANLEITUNG ROLLADEN V010 - SPACE, V020 - ELEGANT UND V030 - STEADY 7. Holen Sie das Ende des Aufziehbands durch den Bandaufwickler und platzieren Sie das Loch über der Lippe, damit diese gut fest sitzt. Vorsicht! Sie dürfen das Band nie vorzeitig kürzen! Die Länge des Bands brauchen Sie, wenn der...
- Seite 11 MONTAGEANLEITUNG ROLLADEN V010 - SPACE, V020 - ELEGANT UND V030 - STEADY Anleitung zum Anbringen der elektrischen Bedienung (innen) 1. Bestimmen Sie die Position der Schalter im Haus und markieren Sie die 2 Löcher auf der Wand. 2. Bohren Sie die Löcher mit einem 6 mm Bohrer.
- Seite 12 MONTAGEANLEITUNG ROLLADEN V010 - SPACE, V020 - ELEGANT UND V030 - STEADY 5. Schließen Sie das 3-adrige Kabel des Motors + Stecker entsprechend dem Plan unten an. Fragen Sie bei Bedarf einen Installateur. Motor links (von außen gesehen) Motor rechts (von außen gesehen) 6.
- Seite 13 MONTAGEANLEITUNG ROLLADEN V010 - SPACE, V020 - ELEGANT UND V030 - STEADY Anleitung zum Anschluss der Fernbedienung iMove® solar motor Scannen Sie den QR-Code, um das Anleitungsvideo zu sehen. https://verano.nl/video-afstelling-solar-motor-rolluiken Technische Änderungen und Druckfehler vorbehalten. 1771- 240522D E...
