Verano Ritzscreen V599 Montageanleitung Seite 4

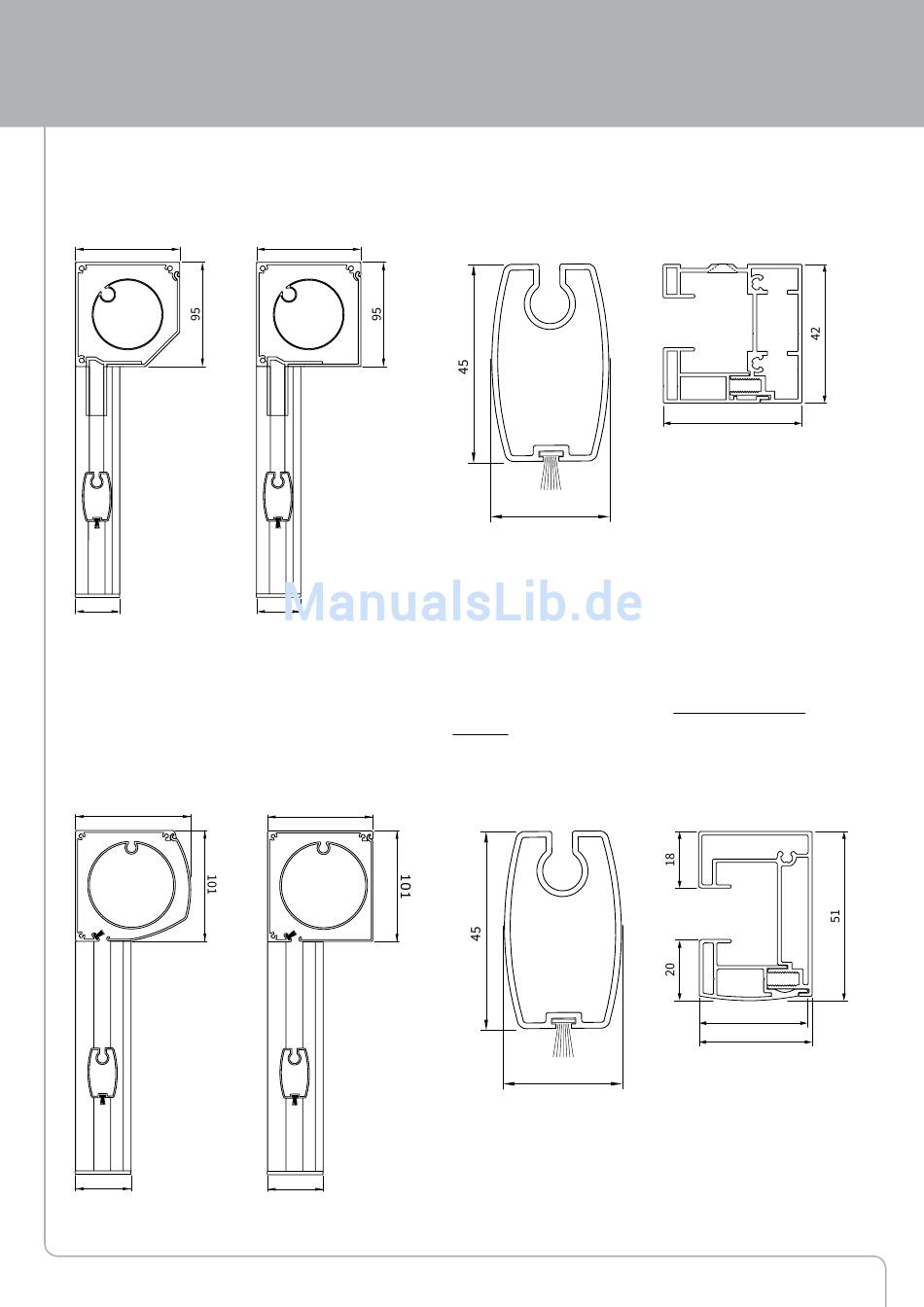

Spezifikationen Ritzscreen®
Ritzscreen® V540
95
42
Querschnitt Kappe (K), untere Leiste (O) und Führung (G)
Ritzscreen® V599
105
51
Querschnitt Kappe (K), untere Leiste (O) und Führung (G)
Technische Änderungen und Druckfehler vorbehalten.
95
42
Ritzscreen® V599R
96
51
2
27
Querschnitt untere Leiste (O)
maximale Bestellhöhe V540 = 3000 mm
Achtung! Der Ritzscreen® V540 wird mit Führungen geliefert, bei
denen die Montagelöcher im hinteren Profil vorgebohrt sind.
Benutzen Sie bei der Montage nur Flachkopfschrauben, die
versenkt montiert werden können.
40
27
Querschnitt untere Leiste (O)
maximale Bestellhöhe V599 = 3500 mm
maximale Bestellhöhe V599R = 3100 mm
Abmessungen in mm
42
Querschnitt Führung (G) rechts
33
35
Querschnitt Führung (G) rechts
