Verano Ritzscreen V599 Montageanleitung Seite 5

Montageanleitung
Ritzscreen® V540 - V599 - V599R - V599 L - V599 XL

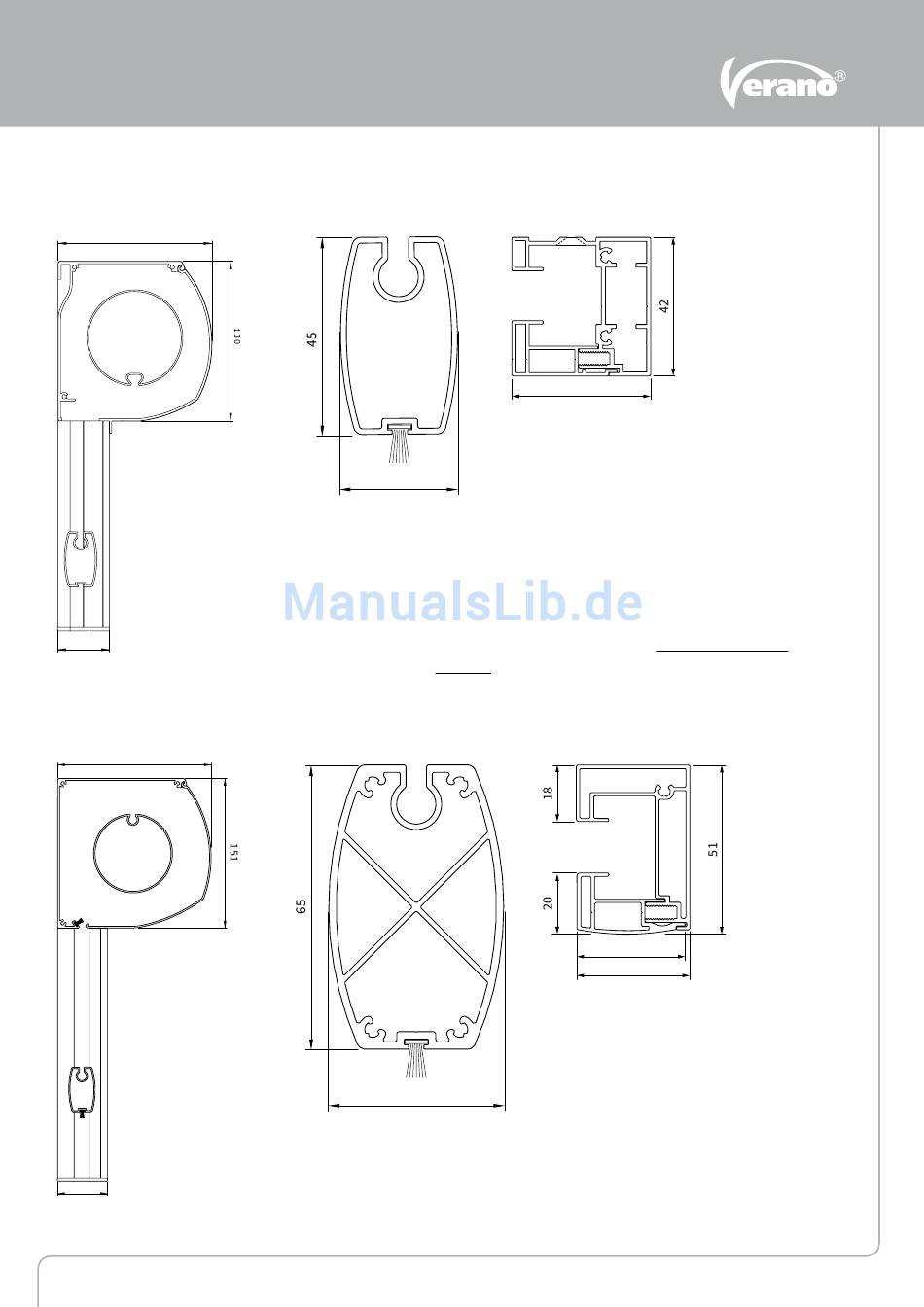

Spezifikationen Ritzscreens®
Ritzscreen® V599 L
125
42
doorsnede kap (K), onderlijst (O) en geleider (G)
Ritzscreen® V599 XL
155
51
Querschnitt Kappe (K), untere Leiste (O) und Führung (G)
27
Querschnitt untere Leiste (O)
maximale Bestellhöhe V599 L = 5000 mm
Achtung! Der Ritzscreen® V599 L wird mit Führungen geliefert,
27
bei denen die Montagelöcher im hinteren Profil vorgebohrt sind.
Benutzen Sie bei der Montage nur Flachkopfschrauben, die
versenkt montiert werden können.
40
40
Querschnitt untere Leiste (O)
maximale Bestellhöhe V599 XL = 6000 mm
3
42
Querschnitt Führung (G) rechts
33
35
Querschnitt Führung (G) rechts
Abmessungen in mm
