Verano Ritzscreen V599 Montageanleitung Seite 8

1.2 Bohren der Montagelöcher im hinteren Profil
Die Schraubenlöcher müssen doppelt ausgeführt werden. Das Profil hat eine Bohrlinie als Hilfsmittel beim Bohren.
Siehe Abbildung 1.2.
1. Bohren Sie zuerst ein Loch von 6 mm durch beide Lagen im hinteren Profil der Führung.
2. Bohren Sie dann das obere Loch mit einem 10 mm Bohrer auf, damit der Schraubenkopf hindurch passt.
auf der Laibung
op de dag
6 mm
in der Laibung
in de dag
6 mm

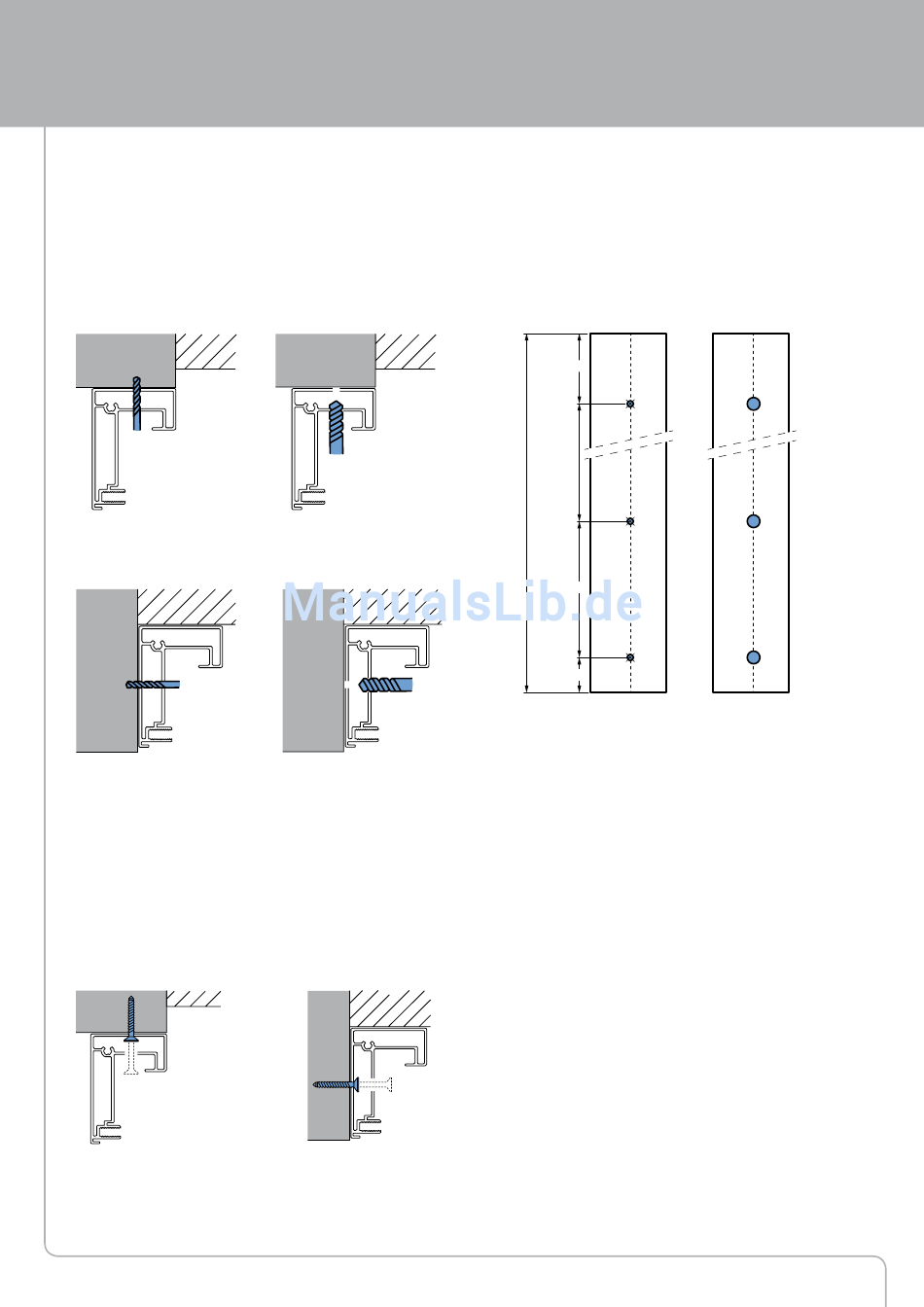

Abb. 1.2 Bohren der Montagelöcher
1.3 Montage der Führung
1. Setzen Sie das hintere Profil der Führungen wieder gegen die Fassade oder den Rahmen. Sorgen Sie dafür, dass die
Führungen senkrecht stehen und gleich mit der Wand verlaufen. Auf Basis der Löcher in den Führungen können Sie
jetzt die Markierungen für die Bohrlöcher auf der Wand machen.
2. Bohren Sie die Löcher endgültig. Denken Sie hierbei an die Größe der Schrauben und Dübel, die Sie benutzen.
auf der Laibung op de dag
Abb. 1.3 Montage der hinteren Führung
3. Schrauben Sie die Führungen fest. Ziehen Sie die oberen Schrauben noch nicht fest an. So können die Führungen zum
Anbringen der Screenkappe noch nach vorne gezogen werden.
Technische Änderungen und Druckfehler vorbehalten.
10 mm
10 mm
in der Laibung in de dag
6
1
> 15 cm
Y
± 50 cm
> 2 cm
2
