SYNQ AUDIO RESEARCH X-TRM 1 Bedienungsanleitung Seite 9

HANDLEIDING V2.2

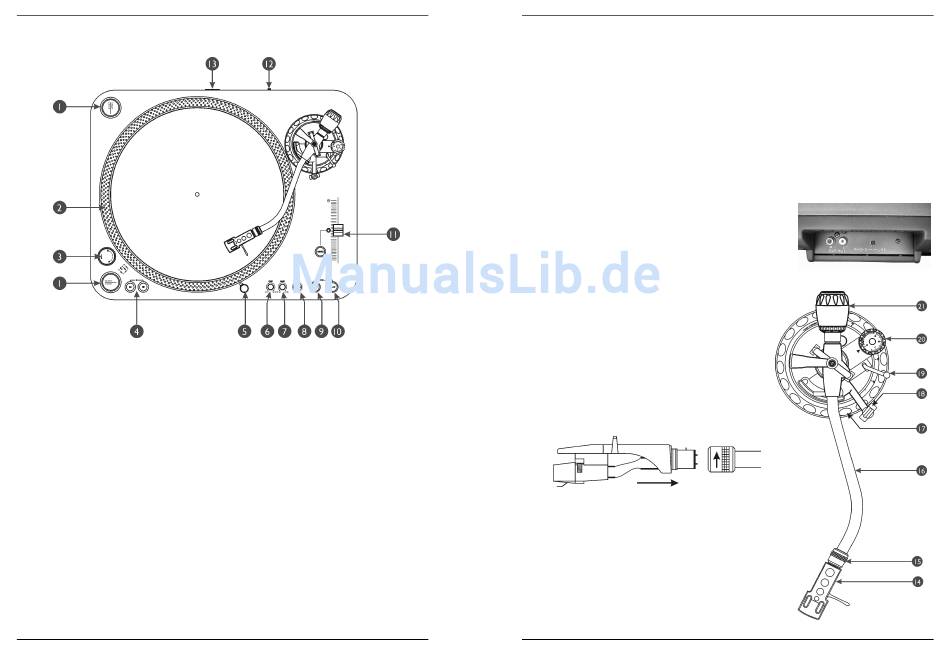

BEDIENINGEN EN FUNCTIES
1. START / STOP Toets: Druk op deze toets om het draaien van het draaiplateau te
starten of te stoppen.
2. STROBE Stippen: De stippen op het draaiplateau worden samen met het licht dat in
de voedingsschakelaar is ingebouwd gebruikt. Terwijl de plateau draait geven de
stippen de snelheid weer. De stippen vloeien naar rechts als de snelheid lager ligt dan
de gekozen initiale snelheid (33, 45, 78). Wanneer de stippen naar links vloeien ligt de
snelheid hoger. Als de stippen lijken stil te staan is de snelheid juist. Gebruik de Pitch
schuifregelaar (12) om de snelheid aan te passen.
3. VOEDINGSSCHAKELAAR: Gebruik deze knop om het toestel aan of uit te zetten.
4. SNELHEIDSKEUZE toetsen: Gebruik deze toetsen om de snelheid in te stellen.
• Druk op "33" om een snelheid van 33tpm in te stellen.
• Druk op "45" om een snelheid van 45tpm in te stellen.
• Druk gelijktijdig op "33" en "45" om een snelheid van 78tpm in te stellen.
5. NAALDVERLICHTING: De witte naaldverlichting (led) kan gebruikt worden om de
juiste plaats op de plaat te vinden bij het gebruik in een donkere ruimte.
6. START: Gebruik deze knop om de opstarttijd in te stellen. De opstarttijd is minimaal als
de knop volledig naar links gedraaid is. (De ingestelde snelheid wordt na 0.2sec
bereikt) De opstarttijd is maximaal als de knop volledig naar rechts gedraaid is. (De
ingestelde snelheid wordt na 6sec bereikt)
7. BRAKE: Gebruik deze knop om de uitlooptijd in te stellen. De uitlooptijd is minimaal als
de knop volledig naar links gedraaid is. (Volledige stilstand na 0.2sec) De uitlooptijd is
maximaal als de knop volledig naar rechts gedraaid is. (Volledige stilstand na 6sec)
SYNQ®
NEDERLANDS
13/30 X-TRM 1 TURNTABLE
HANDLEIDING V2.2
8. REVERSE Toets: Druk op deze toets om de rotatie van de draaiplateau om te keren,
druk nogmaals op deze toets om het omgekeerd draaien te annuleren.
9. PITCH RANGE +/-10% Toets: Druk op deze toets om het bereik van de Pitch
schuifregelaar in te stellen op +/-10%. Wordt gebruikt bij het uitvoeren van precieze
snelheidsregelingen. (beat mixen)
10. PITCH RANGE +/-20% Button: Druk op deze toets om het bereik van de Pitch
schuifregelaar in te stellen op +/-20%. Druk tegelijkertijd op de +/-10% en +/-20%
toetsen om het bereik van de Pitch schuifregelaar in te stellen op +/-50%. Dit wordt
meestal gebruikt om speciale effecten te creëren.
11. PITCH Regelaar & QUARTZ Toets: Gebruik de Pitch schuifregelaar om de snelheid
van de draaiplateau in te stellen. Het bereik hiervan hangt af van de "Pitch Range"
toetsen (9+10). Wanneer de schuifregelaar in zijn middenpositie staat licht er een led
op om aan te tonen dat de snelheid is vergrendeld op de juiste gemiddelde snelheid.
Bij het indrukken van de QUARTZ Toets wordt de juiste gemiddelde snelheid
afgedwongen, zelfs al staat de schuifregelaar niet in zijn middenpositie.
12. PHONO/LINE uitgang: Afhankelijk van de stand van
de keuzeschakelaar kan U deze draaitafel op een
phono of line ingang van de mengtafel aansluiten. (een
"cinch" aansluiting wordt soms ook een "RCA"
aansluiting genoemd)
13. VOEDINGSKABEL Aansluiting: gebruik deze om de
meegeleverde voedingskabel aan te sluiten.
14. CELHOUDER: Installeer de cel hierop. Let
hiervoor op de aanwijzingen
Celconstructeur. Laat tijdens het monteren de
naaldbescherming op de cel,
beschadiging van de naald te voorkomen.
Verbind de draden als volgt:
Wit (L+) Linkerkanaal +
Blauw (L-) Linkerkanaal -
Rood (R+) Rechterkanaal +
Groen (R-) Rechterkanaal -
15. CELHOUDER VERGRENDELING:
celhouder in de toonarm en draai de ring aan om
de celhouder te vergrendelen.
16. TOONARM: Dit is een volledig
toonarm. Om de weergave te starten: plaats de
naald voorzichtig op de plaat door middel van de
vingersteun op de celhouder. Laat de naald niet
op de plaat vallen, dit kan zowel de diamant van
de naald alsook de vinylplaat beschadigen.
17. TOONARM LIFT: Gebruik dit om de hoogte van
de toonarm in te stellen. Leg een vinylplaat op de
draaitafel en plaats de naald ergens op de plaat.
Ontgrendel voorzichtig de toonarm lift door de
kleine zwarte knop aan de basis van de toonarm,
SYNQ®
NEDERLANDS
van de
dit om de
Breng de
S-vormige
14/30 X-TRM 1 TURNTABLE
