Datenblatt | Radar-Niveausonde AKS 4100/4100U

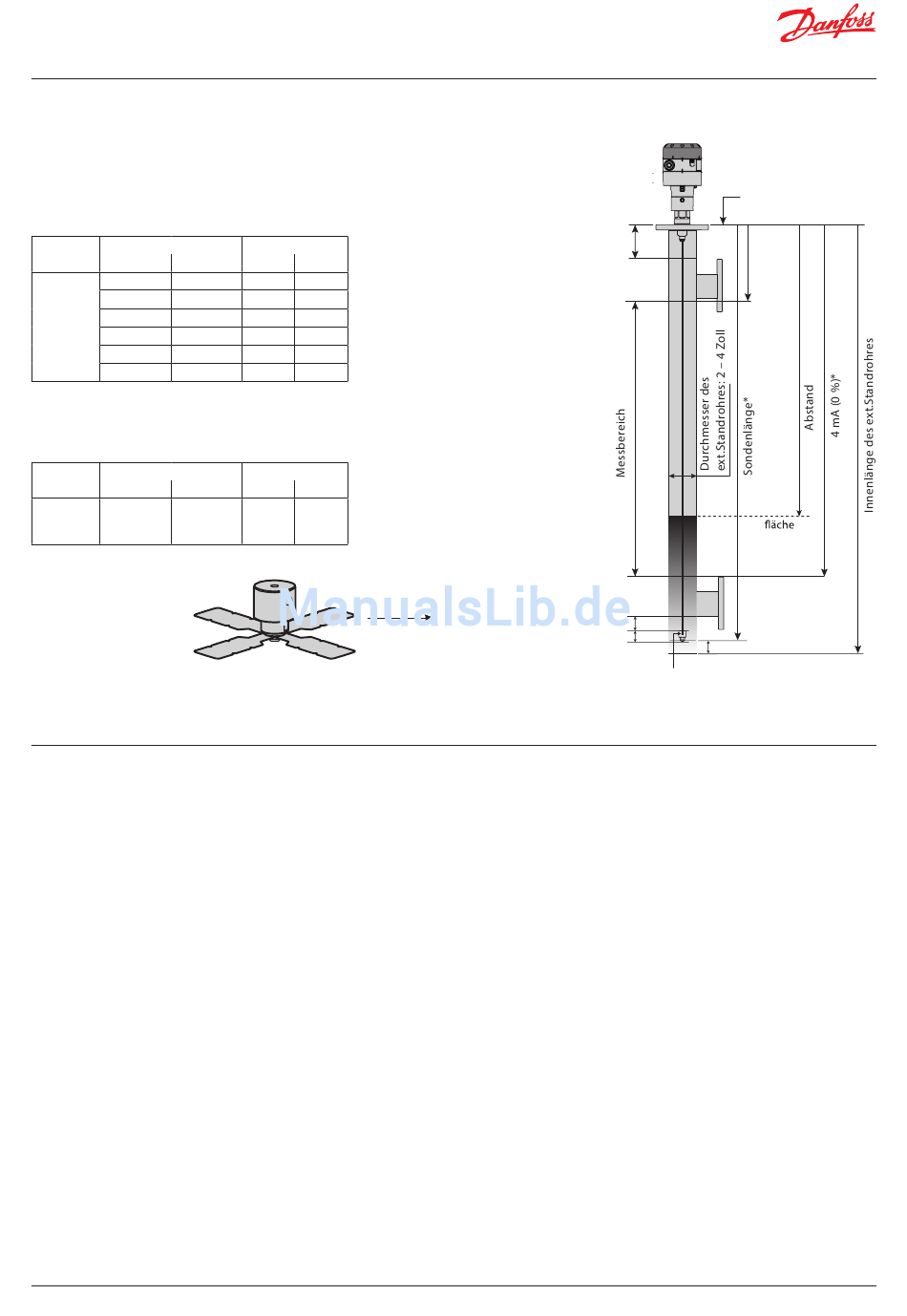

Messbereich der AKS 4100/4100U – KABEL-Ausführung
Die Werte für die untere Totzone basieren auf der
werkseitig eingestellten Dielektrizitätskonstante.
Kältemittel Sondenlängenbereich
[mm] [Zoll]
800 31,5
801 – 999 31,5 – 39
Ammoniak,
1000 – 1999 39 – 79
HFCKW,
2000 – 2999 79 – 118
FKW
3000 – 3999 118 – 157
4000 – 5000 157 – 197
Bessere Werte für die untere Totzone nach
Anpassung der Dielektrizitätskonstante
Kältemittel Sondenlängenbereich
[mm] [Zoll]
Ammoniak,
HFCKW, 800 – 5000 31,5 – 197
FKW
* Werte, die im Menü „HMI Quick Setup" einzugeben und
auf der Einstellungs-Kennzeichnung zu vermerken sind
Einstellungs-Kennzeichnung innen oder außen am
Signalumsetzer anbringen.
© Danfoss | DCS (MWA) | 2017.09
Untere Totzone
[mm] [Zoll]
115 4,2
120 4,7
150 5,9
180 7,1
210 8,3
240 9,4
Untere Totzone
[mm] [Zoll]
90 3,5
Obere Totzone;
120 mm / 4,7 zoll
Untere Totzone (siehe Tabellen)
Gegengewicht: 33 mm / 1,3 Zoll
Danfoss
M84H0017_1
Referenzpunkt
20 mA
(100 %)*
Ober
Min.: 20 mm / 0,8 Zoll
Einführlänge
(Stahldraht):
12 mm / 0,5 Zoll
DKRCI.PD.SC0.F1.03 | 520H11176 | 7
