Datenblatt | Radar-Niveausonde AKS 4100/4100U

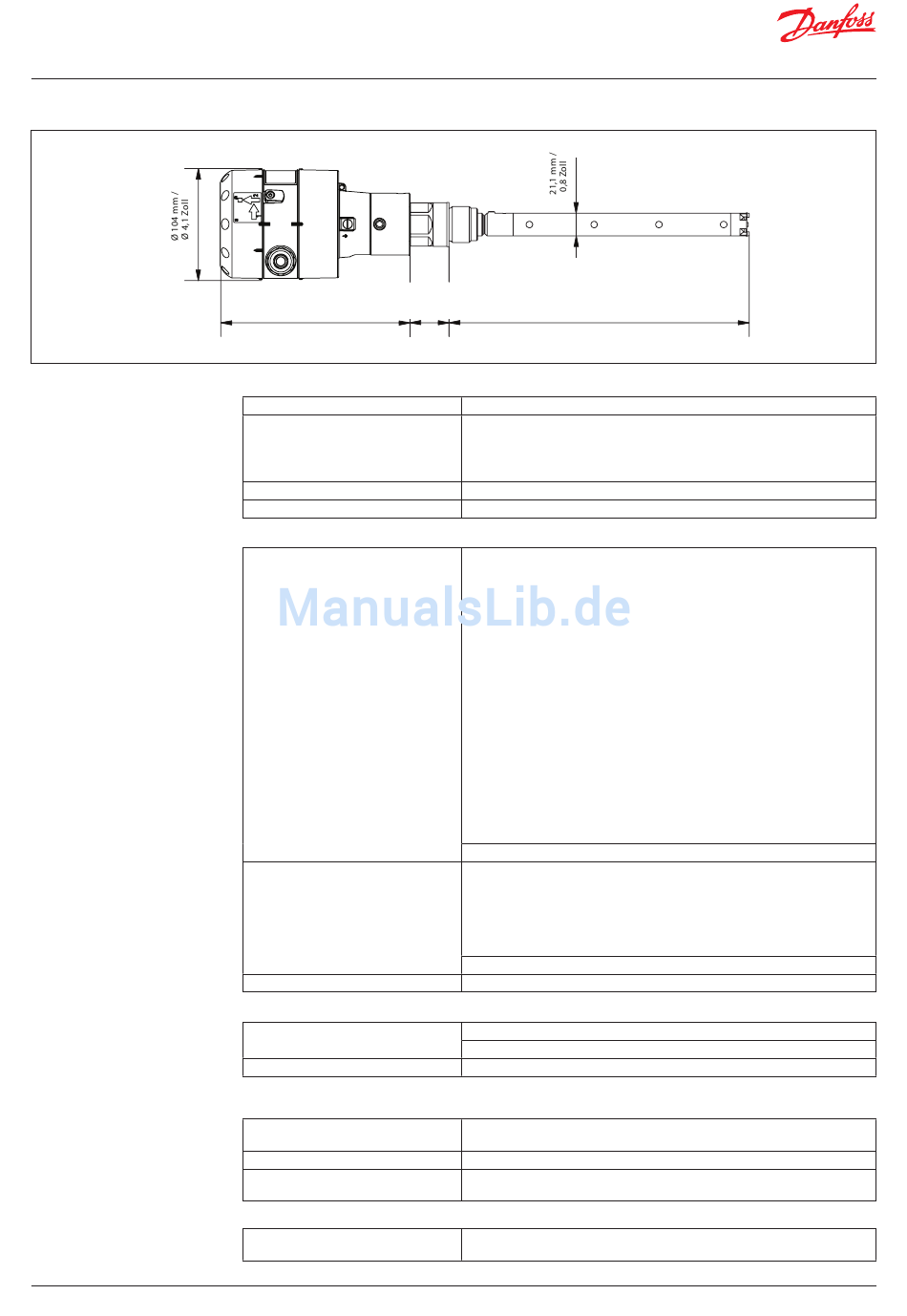

Abmessungen und Gewichtsangaben (Fortsetzung)
KOAXIAL-D22-Ausführung

Technische Daten

© Danfoss | DCS (MWA) | 2017.09
34,2 mm /
177,5 mm / 7 Zoll 1,4 Zoll
Messsystem
Messprinzip
Anwendungsbereich
Primärer Messwert
Sekundärer Messwert
Konstruktion
Optionen
Sondenlänge:
Totzone
Display und Bedienoberfläche
Display
Bediensprachen:
Betriebsbedingungen
Temperatur:
Umgebungstemperatur
Lagertemperatur
Prozessanschlusstemperatur
Druck:
Betriebsüberdruck
Sondenlänge
Niveumessumformer auf Zweileiterbasis; TDR-Verfahren (Zeitbereichsreflektometrie)
Messung des Kältemittel-Flüssigkeitsstands
Zugelassene Kältemittel:
Halogenfrei/umweltverträglich: R717 (NH
HFCKW und nicht brennbares FKW
Zeit zwischen Aussenden und Empfangen des Signals
Abstand oder Flüssigkeitsstand
Sondenarten
Kabel (Messdraht)
Mechanischer Prozessanschluss mit Edelstahlmessdraht (Länge: 5 m / 197 Zoll,
Durchmesser: 2 mm / 0,08 Zoll)
Gewinde am mechanischen Prozessanschluss
AKS 4100: Rohrgewinde G1 Zoll Einschl. Aluminiumdichtung
AKS 4100U: Rohrgewinde ¾ Zoll NPT
Koaxial-D14-Ausführung
Mechanischer Prozessanschluss mit Edelstahlmessdraht (Länge: 5 m / 197 Zoll,
Durchmesser: 2 mm / 0,08 Zoll) und rostfreiem Koaxialrohr (14 mm / 0,55 Zoll)
Gewinde am mechanischen Prozessanschluss
AKS 4100: Rohrgewinde G1 Zoll Einschl. Aluminiumdichtung
AKS 4100U: Rohrgewinde ¾ Zoll NPT
Edelstahlrohre für die verfügbaren Sondenlängen
Koaxial-D22-Ausführung
Mechanischer Prozessanschluss mit äußerem Edelstahlrohr (22 mm / 0,87 Zoll)
Messstab (8 mm / 0,3 Zoll)
Gewinde am mechanischen Prozessanschluss
AKS 4100: Rohrgewinde G1 Zoll Einschl. Aluminiumdichtung
AKS 4100U: Rohrgewinde ¾ Zoll NPT
LCD-Display
Koaxial-D14-Ausführung
AKS 4100: 500, 800, 1000, 1200, 1500, 1700 und 2200 mm
AKS 4100U: 19,2, 30, 45, 55, 65, 85 Zoll
Koaxial-D22-Ausführung
AKS 4100: 280 mm
AKS 4100U: 11,0 Zoll
Einzelner Messdraht (Kabel) – Ø 2 mm / 0,08 Zoll: 800–5000 mm / 31,5 – 197 Zoll
Von der Art der Sonde abhängig (siehe Seiten 7 und 8)
Integriertes LCD-Display
128 × 64 Pixel, 8-stufige Grauskala, 4 Tasten
Englisch (standardmäßig), Deutsch, Französisch, Spanisch, Japanisch, Chinesisch, Russisch
-40 – 80 °C / -40 – 175 °F
Für Bediendisplay: -20 – 60 °C / -4 – 140 °F
-40 – 85 °C / -40 – 185 °F
Standardmäßig
-60 – 100 °C / -76 – 212 °F
Standardmäßig:
-1 – 100 barg / -14.5 – 1450 psig
Gewicht: 2,4 kg / 5,3 lbs
), R744 (CO )
3 2
DKRCI.PD.SC0.F1.03 | 520H11176 | 11
