Datenblatt | Radar-Niveausonde AKS 4100/4100U

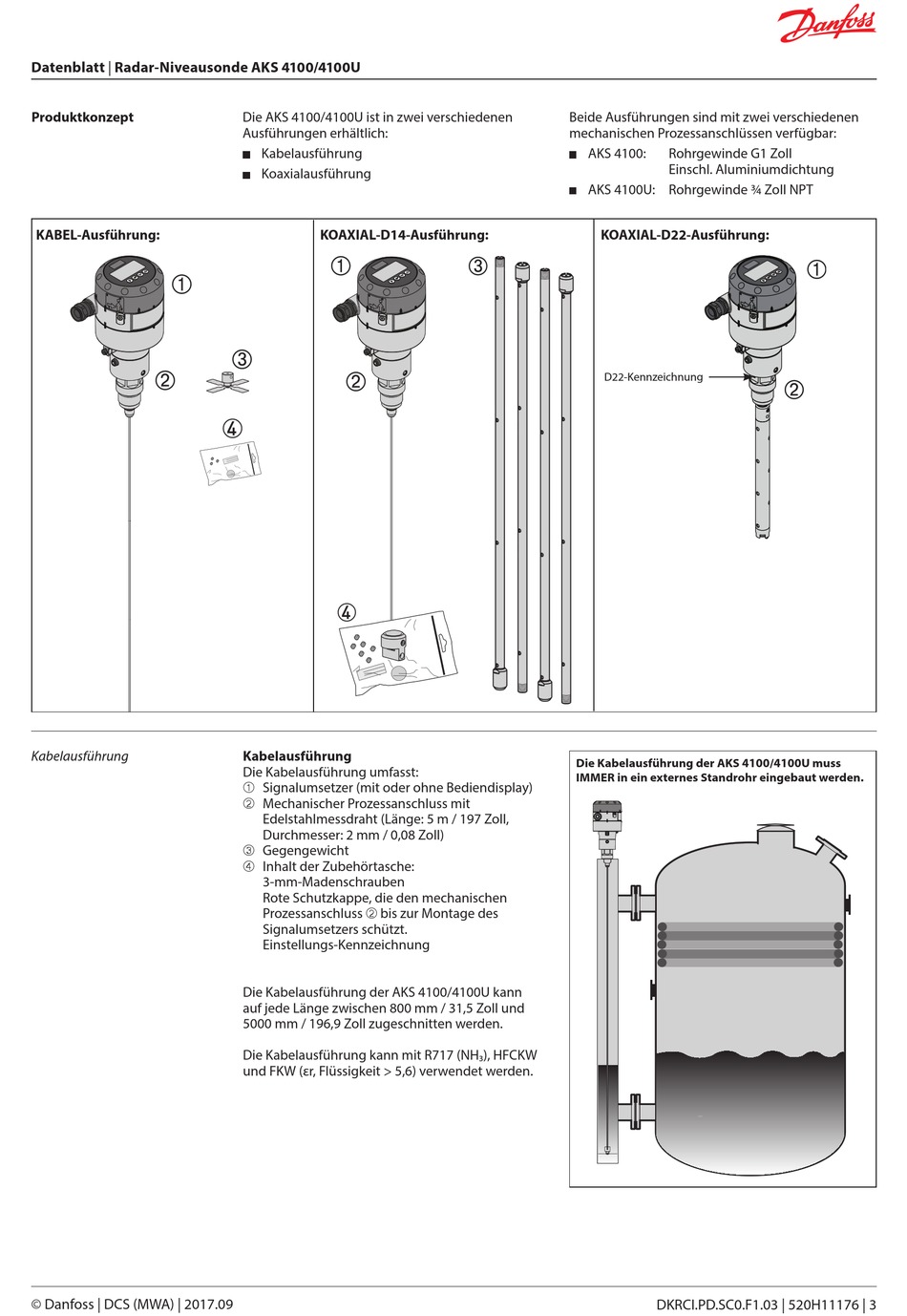

Produktkonzept

KABEL-Ausführung:
Kabelausführung
© Danfoss | DCS (MWA) | 2017.09
Die AKS 4100/4100U ist in zwei verschiedenen
Ausführungen erhältlich:
Kabelausführung
Koaxialausführung
KOAXIAL-D14-Ausführung:
Kabelausführung
Die Kabelausführung umfasst:
 S ignalumsetzer (mit oder ohne Bediendisplay)
 M echanischer Prozessanschluss mit
Edelstahlmessdraht (Länge: 5 m / 197 Zoll,
Durchmesser: 2 mm / 0,08 Zoll)
 Gegengewicht
 Inhalt der Zubehörtasche:
3-mm-Madenschrauben
Rote Schutzkappe, die den mechanischen
Prozessanschluss  bis zur Montage des
Signalumsetzers schützt.
Einstellungs-Kennzeichnung
Die Kabelausführung der AKS 4100/4100U kann
auf jede Länge zwischen 800 mm / 31,5 Zoll und
5000 mm / 196,9 Zoll zugeschnitten werden.
Die Kabelausführung kann mit R717 (NH
und FKW (εr, Flüssigkeit > 5,6) verwendet werden.
Beide Ausführungen sind mit zwei verschiedenen
mechanischen Prozessanschlüssen verfügbar:
AKS 4100:
AKS 4100U: Rohrgewinde ¾ Zoll NPT
KOAXIAL-D22-Ausführung:
D22-Kennzeichnung
Die Kabelausführung der AKS 4100/4100U muss
IMMER in ein externes Standrohr eingebaut werden.
), HFCKW
3
Rohrgewinde G1 Zoll
Einschl. Aluminiumdichtung
DKRCI.PD.SC0.F1.03 | 520H11176 | 3
