Datenblatt | Radar-Niveausonde AKS 4100/4100U

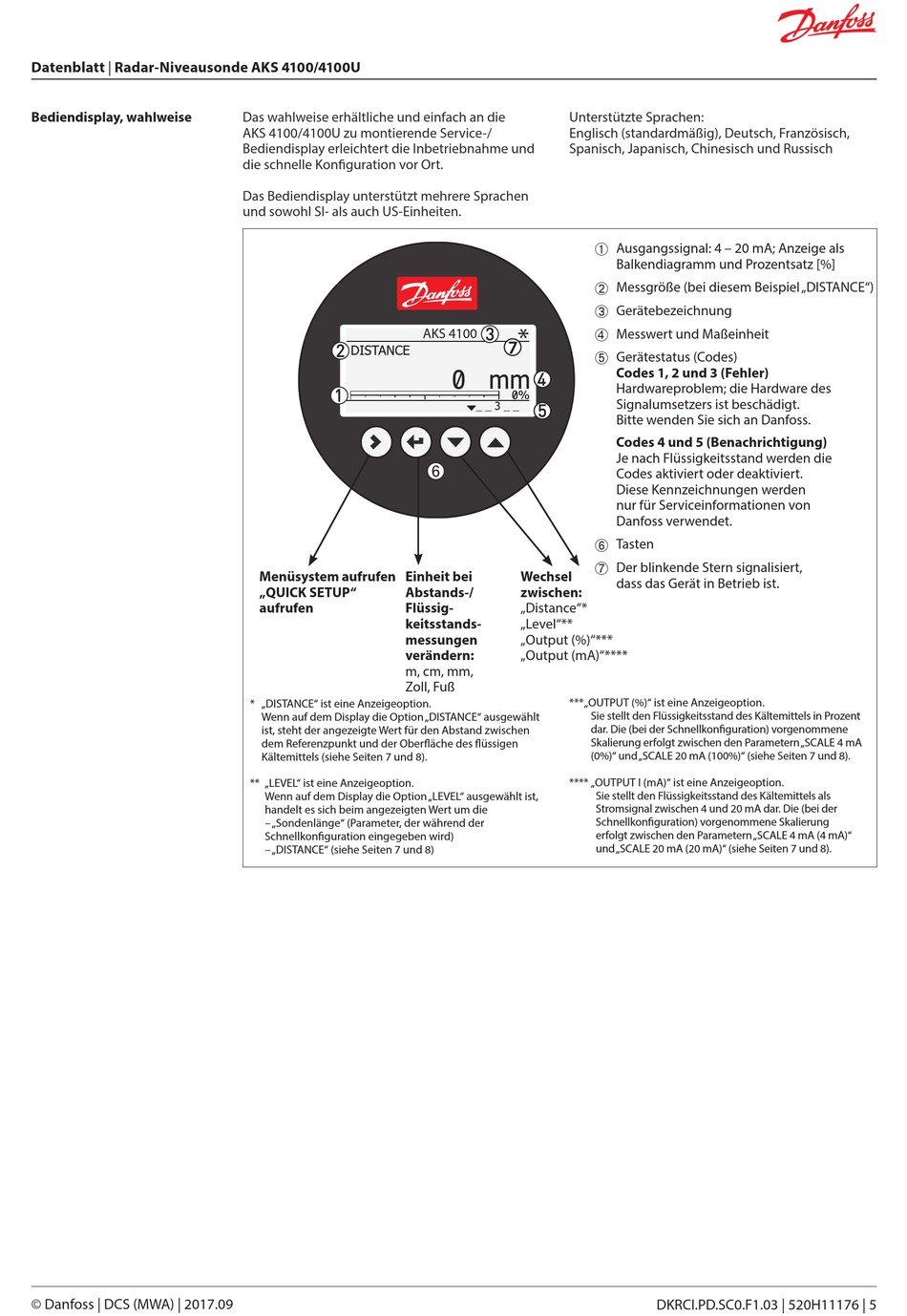

Bediendisplay, wahlweise

© Danfoss | DCS (MWA) | 2017.09
Das wahlweise erhältliche und einfach an die
AKS 4100/4100U zu montierende Service-/
Bediendisplay erleichtert die Inbetriebnahme und
die schnelle Konfiguration vor Ort.
Das Bediendisplay unterstützt mehrere Sprachen
und sowohl SI- als auch US-Einheiten.
Menüsystem aufrufen Einheit bei
„QUICK SETUP" Abstands-/
aufrufen Flüssig-
keitsstands-
messungen
verändern:
m, cm, mm,
Zoll, Fuß
* „DISTANCE" ist eine Anzeigeoption.
Wenn auf dem Display die Option „DISTANCE" ausgewählt
ist, steht der angezeigte Wert für den Abstand zwischen
dem Referenzpunkt und der Oberfläche des flüssigen
Kältemittels (siehe Seiten 7 und 8).
** „LEVEL" ist eine Anzeigeoption.
Wenn auf dem Display die Option „LEVEL" ausgewählt ist,
handelt es sich beim angezeigten Wert um die
– „Sondenlänge" (Parameter, der während der
Schnellkonfiguration eingegeben wird)
– „DISTANCE" (siehe Seiten 7 und 8)
Unterstützte Sprachen:
Englisch (standardmäßig), Deutsch, Französisch,
Spanisch, Japanisch, Chinesisch und Russisch
*
AKS 4100
Wechsel
zwischen:
„Distance"*
„Level"**
„Output (%)"***
„Output (mA)"****
*** „OUTPUT (%)" ist eine Anzeigeoption.
Sie stellt den Flüssigkeitsstand des Kältemittels in Prozent
dar. Die (bei der Schnellkonfiguration) vorgenommene
Skalierung erfolgt zwischen den Parametern „SCALE 4 mA
(0%)" und „SCALE 20 mA (100%)" (siehe Seiten 7 und 8).
**** „OUTPUT I (mA)" ist eine Anzeigeoption.
A usgangssignal: 4 – 20 mA; Anzeige als

Balkendiagramm und Prozentsatz [%]
M essgröße (bei diesem Beispiel „DISTANCE")

Gerätebezeichnung

Messwert und Maßeinheit

Gerätestatus (Codes)

Codes 1, 2 und 3 (Fehler)
Hardwareproblem; die Hardware des
Signalumsetzers ist beschädigt.
Bitte wenden Sie sich an Danfoss.
Codes 4 und 5 (Benachrichtigung)
Je nach Flüssigkeitsstand werden die
Codes aktiviert oder deaktiviert.
Diese Kennzeichnungen werden
nur für Serviceinformationen von
Danfoss verwendet.
Tasten

Der blinkende Stern signalisiert,

dass das Gerät in Betrieb ist.
Sie stellt den Flüssigkeitsstand des Kältemittels als
Stromsignal zwischen 4 und 20 mA dar. Die (bei der
Schnellkonfiguration) vorgenommene Skalierung
erfolgt zwischen den Parametern „SCALE 4 mA (4 mA)"
und „SCALE 20 mA (20 mA)" (siehe Seiten 7 und 8).
DKRCI.PD.SC0.F1.03 | 520H11176 | 5
