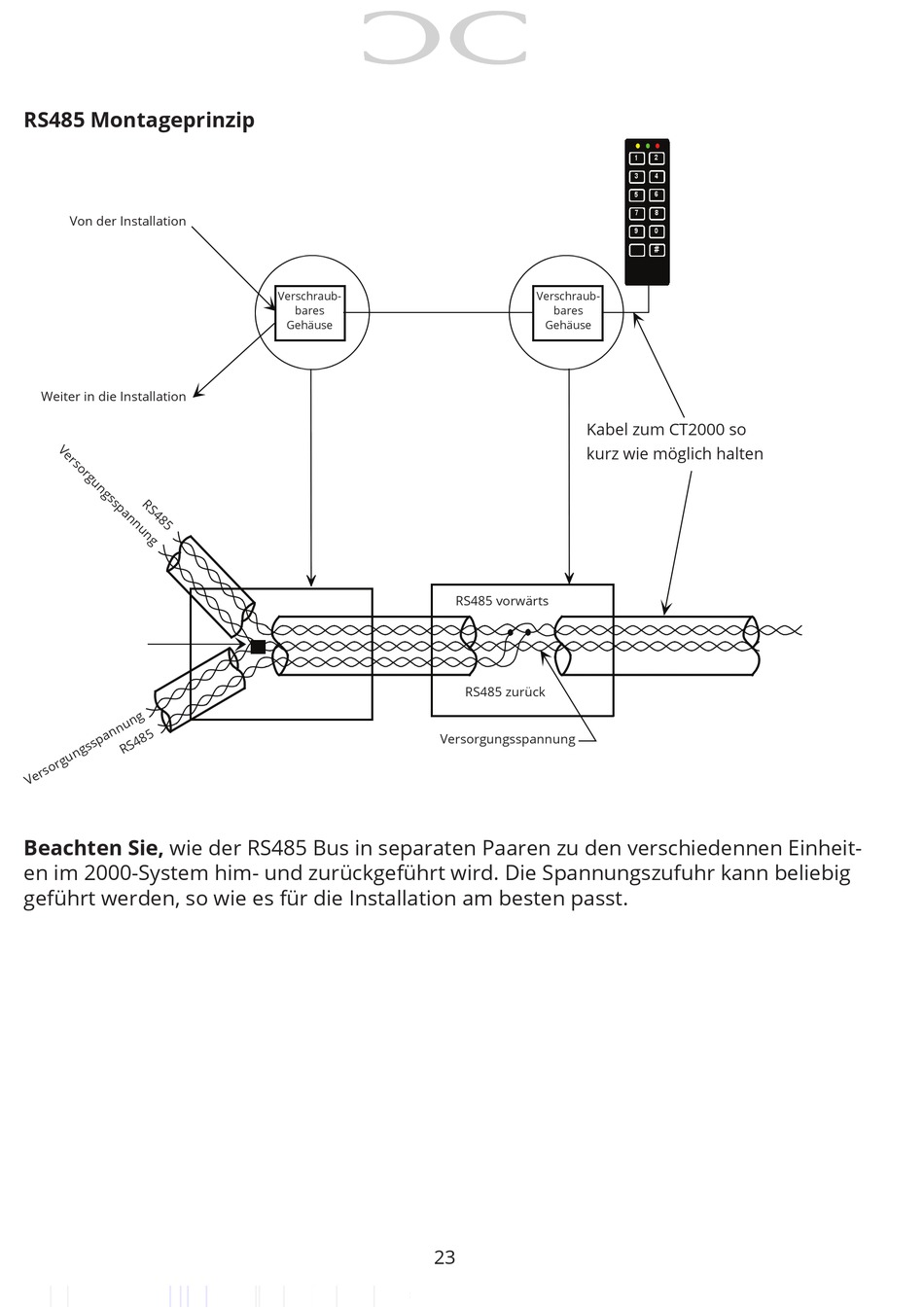

RS485 Montageprinzip
Von der Installation
Weiter in die Installation
Beachten Sie, wie der RS485 Bus in separaten Paaren zu den verschiedennen Einheit-
en im 2000-System him- und zurückgeführt wird. Die Spannungszufuhr kann beliebig
geführt werden, so wie es für die Installation am besten passt.
Verschraub-
bares
Gehäuse
Versorgungsspannung
23
Verschraub-
bares
Gehäuse
Kabel zum CT2000 so
kurz wie möglich halten
RS485 vorwärts
RS485 zurück
1
2
3
4
5
6
7
8
9
0
#
